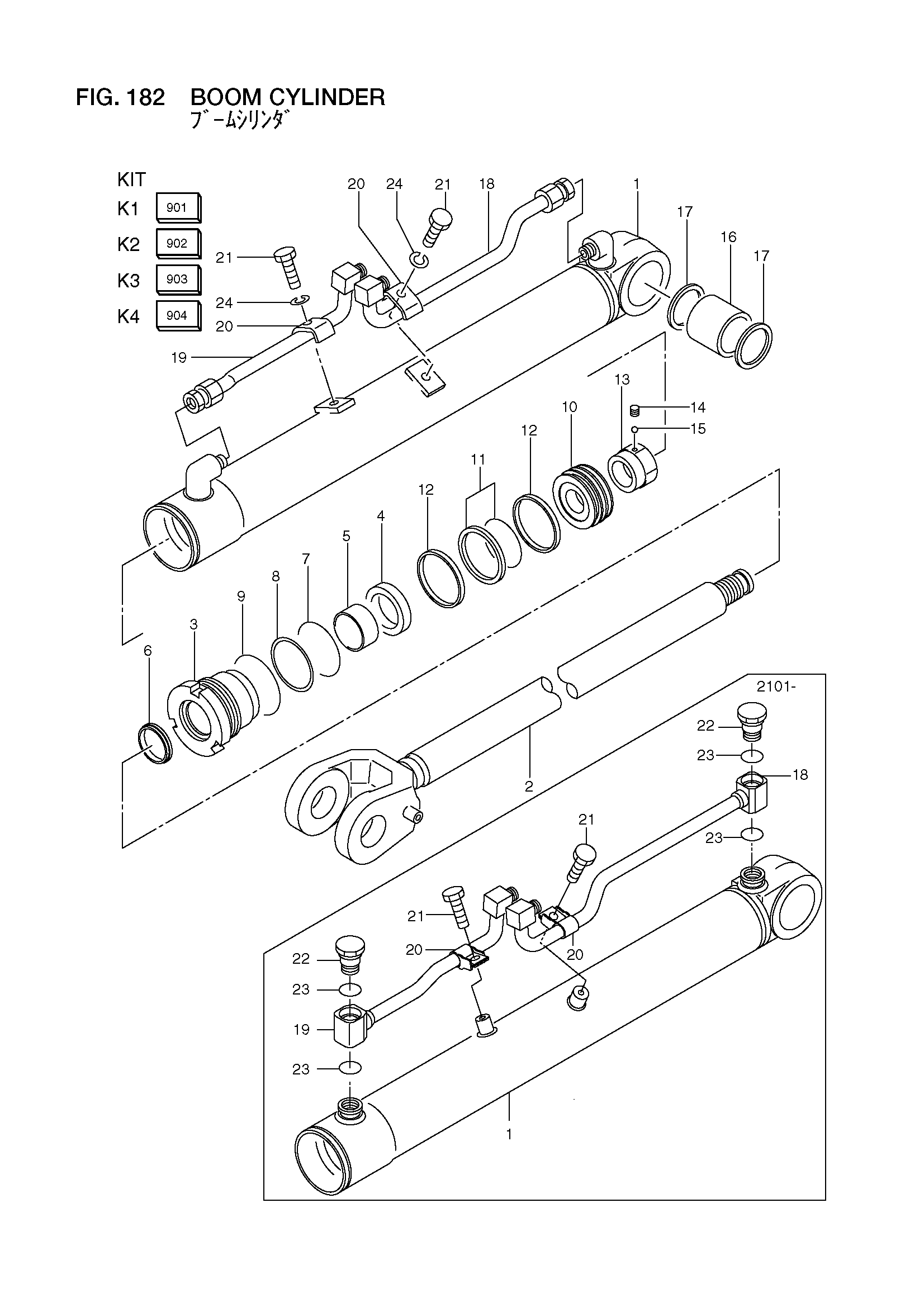

Гидроцилиндр стрелы — HITACHI LX110-7

Заводская схема «Гидроцилиндр стрелы» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	26428-42001	Гидроцилиндр стрелы в сборе	2
-	26488-42001	Гидроцилиндр стрелы в сборе	2
901	26428-47081	Комплект, оверхаул	2
-	26488-47101	Комплект, оверхаул	2
902	26428-47091	Комплект, уплотнение	2
-	26488-47111	Комплект, уплотнение	2
903	26428-47101	Комплект, уплотнение	2
-	26488-47121	Комплект, уплотнение	2
904	26428-47111	Комплект, трубка	2
-	26488-47131	Комплект, трубка	2
1	NO PART NO.	Трубка	2
2	26428-47011	Шток, поршень	2
-	26488-47011	Шток, поршень	2
3	26904-57231	Головка, гидроцилиндр	2
-	26488-47021	Головка, гидроцилиндр	2
4	26904-57241	U кольцо	2
5	26904-57251	Втулка	2
-	26488-47031	Втулка	2
6	26428-47021	Кольцо, стеклоочиститель	2
-	26924-57021	Кольцо, стеклоочиститель	2
7	26904-57271	Уплотнительное кольцо	2
8	26904-57281	Кольцо, задний UP	2
-	26488-47041	Кольцо, задний UP	2
9	26904-57291	Уплотнительное кольцо	2
10	26428-47031	Поршень	2
-	26488-47051	Поршень	2
11	26904-57311	Кольцо, уплотнение	2
12	26428-47041	Кольцо, скольжение	4
-	26488-47061	Кольцо, скольжение	4
13	26428-47051	Гайка	2
-	26488-47071	Гайка	2
14	26508-57221	Винт, комплект	2
-	28778-47801	Винт, комплект	2
15	26508-57231	Шарик	2
-	28778-47811	Шарик	2
16	26448-47191	Втулка	2
17	26448-47201	Кольцо, стеклоочиститель	4
18	26428-47061	Трубка	2
-	26488-47081	Трубка	2
19	26428-47071	Трубка	2
19	26488-47091	Трубка	2
20	26408-57111	Держатель	4
-	26198-67111	Держатель	4
21	26408-57121	Болт	4
-	26194-67101	Болт	4
22	26198-47091	Пробка	4
23	26198-47101	Уплотнительное кольцо	8
24	02011-00012	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
