Анти питтинг система (1/2)(APS) — HITACHI LX110-7

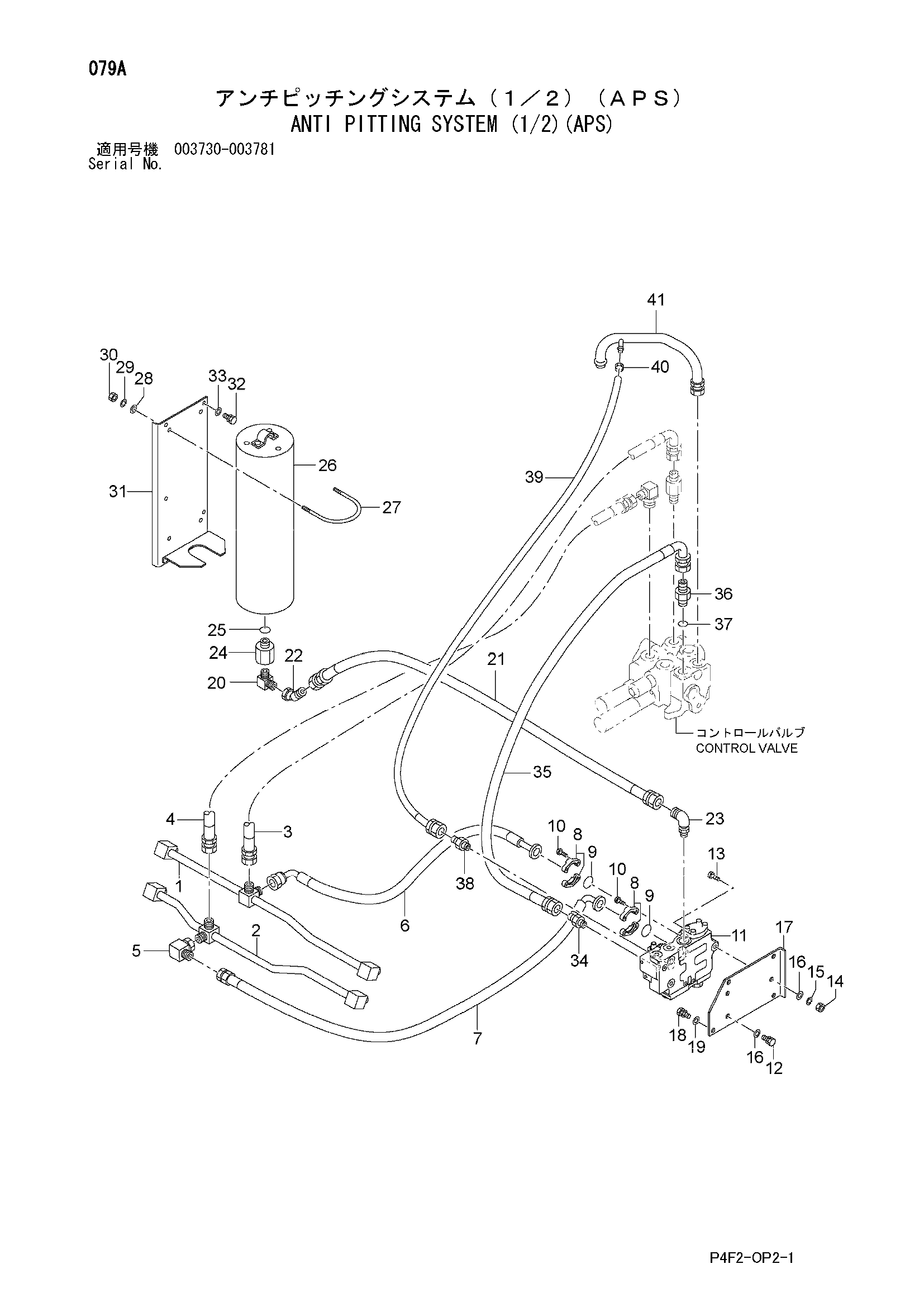

Заводская схема «Анти питтинг система (1/2)(APS)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56480-51801 | Трубка в сборе | 1 |
| 2 | 56480-51811 | Трубка в сборе | 1 |
| 3 | 26437-62311 | Шланг | 1 |
| 4 | 04481-10075 | Шланг в сборе | 1 |
| 5 | 21777-93021 | Угловой штуцер | 1 |
| 6 | 56480-51821 | Шланг | 1 |
| 7 | 56480-51831 | Шланг | 1 |
| 8 | 26607-62571 | Фланец | 4 |
| 9 | 26607-62631 | Уплотнительное кольцо | 2 |
| 10 | 01116-10030 | Болт | 8 |
| 11 | 26837-32021 | Клапан в сборе | 1 |
| 12 | 01183-12030 | Болт и шайба | 2 |
| 13 | 01110-12050 | Болт | 1 |
| 14 | 01401-00012 | Гайка | 1 |
| 15 | 02010-00012 | Стопорная шайба | 1 |
| 16 | 02000-00012 | Шайба | 3 |
| 17 | 56480-51761 | Пластина | 1 |
| 18 | 01183-12030 | Болт и шайба | 4 |
| 19 | 02000-00012 | Шайба | 4 |
| 20 | 04150-20606 | Угловой штуцер | 1 |
| 21 | 04481-06095 | Шланг | 1 |
| 22 | 28777-62741 | Унион угловой штуцер 45 | 1 |
| 23 | 04150-20606 | Угловой штуцер | 1 |
| 24 | 55555-20017 | Ниппель | 1 |
| 25 | 55555-20018 | Уплотнительное кольцо | 1 |
| 26 | 55555-20016 | Гидроаккумулятор | 1 |
| 27 | 56550-52201 | У-болт | 2 |
| 28 | 02000-00010 | Шайба | 4 |
| 29 | 02010-00010 | Шайба | 4 |
| 30 | 01401-00010 | Гайка | 4 |
| 31 | 56480-51771 | Кронштейн | 1 |
| 32 | 01183-10025 | Болт и шайба | 4 |
| 33 | 02000-00010 | Шайба | 4 |
| 34 | 55555-50028 | Ниппель | 1 |
| 35 | 26487-62081 | Шланг | 1 |
| 36 | 26905-42471 | Ниппель | 1 |
| 37 | 03320-00240 | Уплотнительное кольцо | 1 |
| 38 | 04134-20606 | Ниппель | 1 |
| 39 | 56480-51841 | Шланг | 1 |
| 40 | 24067-62271 | Зажим | 1 |
| 41 | 56480-51781 | Трубка в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
