Кондиционер (1/2) — HITACHI LX110-7

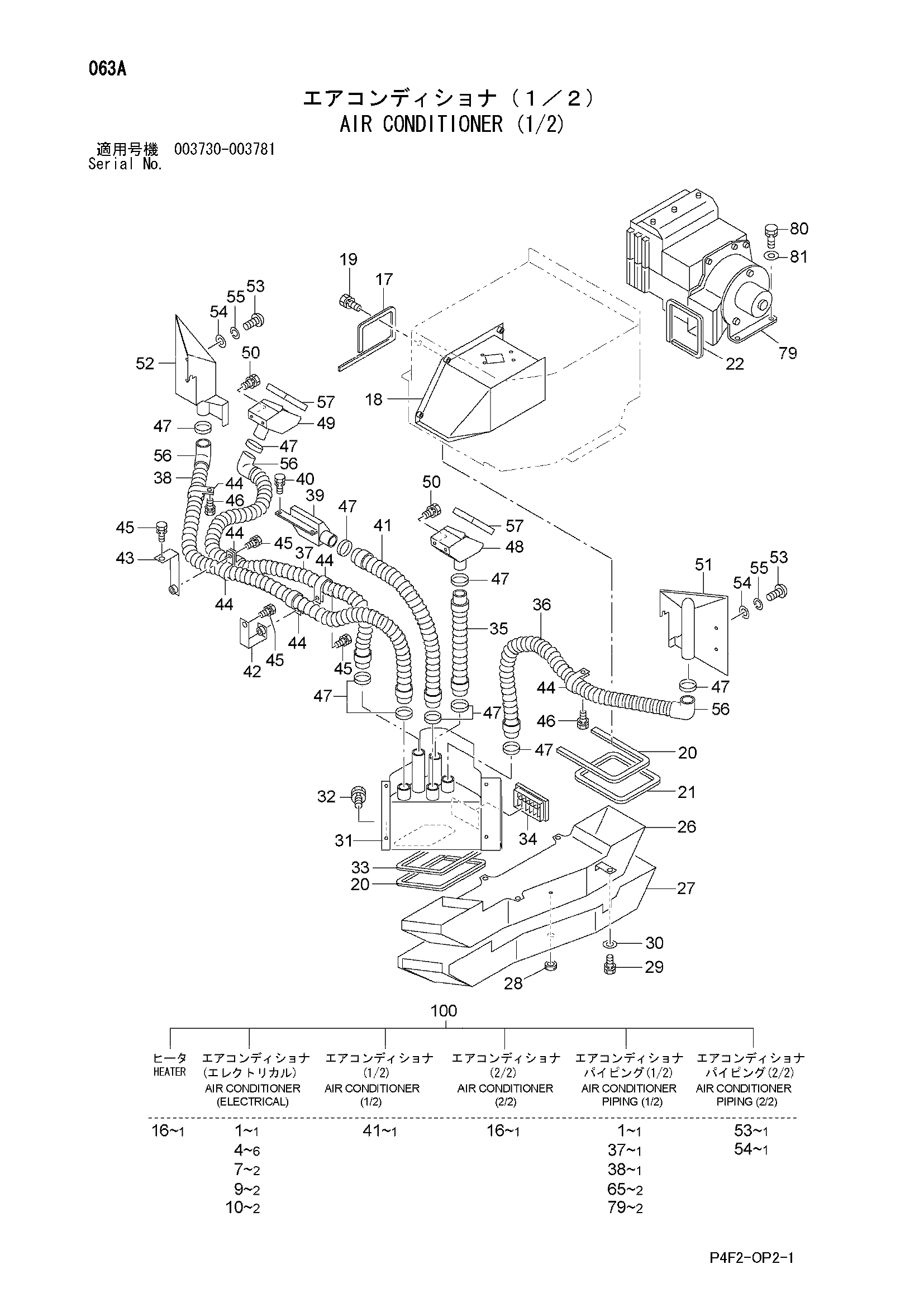

Заводская схема «Кондиционер (1/2)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
17	26426-73841	Спонге	1
18	26416-72311	Воздуховод	1
19	01183-08016	Болт и шайба	4
20	26426-73641	Спонге	2
21	26426-73651	Спонге	1
22	26426-73641	Спонге	1
26	26426-73792	Воздуховод	1
27	26426-73831	Коврик	1
28	56600-58441	Уплотнительная втулка	1
29	01183-10020	Болт и шайба	4
30	02000-00010	Шайба	4
31	56190-74031	Воздуховод	1
32	01183-08016	Болт и шайба	4
33	26426-73641	Спонге	1
34	25369-47031	Грилл	1
35	21789-07041	Шланг дефростер	1
36	21789-07071	Шланг дефростер	1
37	21789-07091	Шланг дефростер	1
38	21789-07131	Шланг дефростер	1
39	26196-73531	Дефростер	1
40	01183-08020	Болт и шайба	2
41	26196-73481	Шланг дефростер	1
42	56190-74061	Кронштейн	1
43	26196-73451	Кронштейн	1
44	26602-42561	Зажим	6
45	01183-08020	Болт и шайба	4
46	01183-10020	Болт и шайба	2
47	04913-21380	Инсхулокк	10
48	56190-74041	Воздуховод (LH)	1
49	56190-74051	Воздуховод (RH)	1
50	01183-08016	Болт и шайба	4
51	56190-74011	Боковой дефростер (LH)	1
52	56190-74021	Боковой дефростер (RH)	1
53	01031-08014	Винт	6
54	02000-20008	Шайба	6
55	02010-20008	Шайба	6
56	56501-61521	Угловой штуцер (соединение)	3
57	26196-73801	Спонге	2
58	25369-47031	Грилл	2
79	26416-72111	Кондиционер блок в сборе	1
80	01183-10020	Болт и шайба	5
81	02000-00010	Шайба	5
100	26196-70181	Кондиционер комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
