Отопитель(HR400A)(2160-)(OP) — HITACHI LX110-7

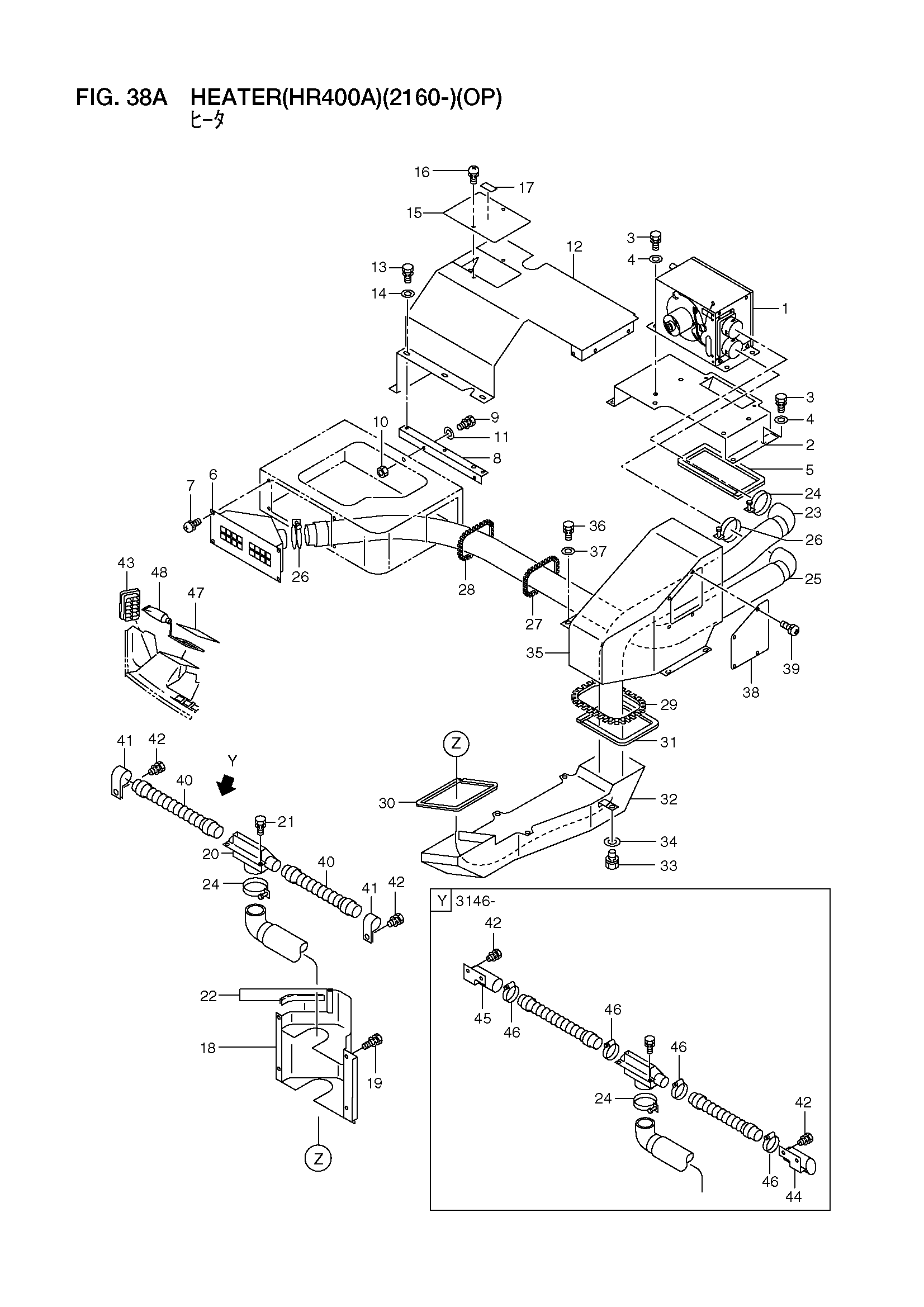

Заводская схема «Отопитель(HR400A)(2160-)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	56501-63371	Отопитель блок	1
2	56401-61301	Пластина, базовый	1
3	01183-10025	Болт с шайбой	8
4	02000-00010	Шайба	8
5	26426-73651	Спонге	1
6	56190-50111	Короб	1
7	01033-06016	Винт и шайба	4
8	56400-53011	Кронштейн	1
9	01183-10020	Болт с шайбой	2
10	01401-00010	Гайка	2
11	02000-00010	Шайба	2
12	56190-54021	Крышка	1
13	01183-08016	Болт с шайбой	6
14	02000-00008	Шайба	6
15	56401-64611	Крышка	1
16	01033-06016	Винт и шайба	2
17	56401-64651	Наклейка	1
18	56190-54051	Воздуховод	1
19	01183-08016	Болт с шайбой	4
20	56190-50992	Дефростер	1
21	01183-08016	Болт с шайбой	2
22	56065-33121	Моле	1
23	56400-52911	Шланг, дефростер	1
24	04913-00000	Зажим	2
-	24067-62331	Зажим	2
25	56400-52901	Шланг, дефростер	1
26	04913-00000	Зажим	2
-	24067-62331	Зажим	2
27	54067-22051	Громмет, фрее	2
28	54067-22061	Громмет, фрее	2
29	54067-22091	Громмет, фрее	4
30	26426-73641	Спонге	1
31	26426-73651	Спонге	1
32	26426-73792	Воздуховод	1
33	01183-10020	Болт с шайбой	4
34	02000-00010	Шайба	4
35	56190-54101	Крышка, воздуховод	1
36	01183-10020	Болт с шайбой	4
37	02000-00010	Шайба	4
38	26426-73551	Пластина	1
39	01033-06016	Винт и шайба	4
40	21789-07051	Шланг	2
41	26602-42561	Зажим	2
42	01183-08016	Болт с шайбой	4
-	01183-08016	Болт с шайбой	2
-	01183-08016	Болт с шайбой	4
43	25369-47031	Решётка	2
44	56190-56801	Воздуховод	1
-	56190-56802	Воздуховод	1
45	56190-56811	Воздуховод	1
45	56190-56812	Воздуховод	1
46	24067-62311	Зажим	4
47	56190-56851	Пластина, уплотнение	2
48	56190-57531	Сеалер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
