Кабина(фонарь и радио)(SCB001)(OP) — HITACHI LX110-7

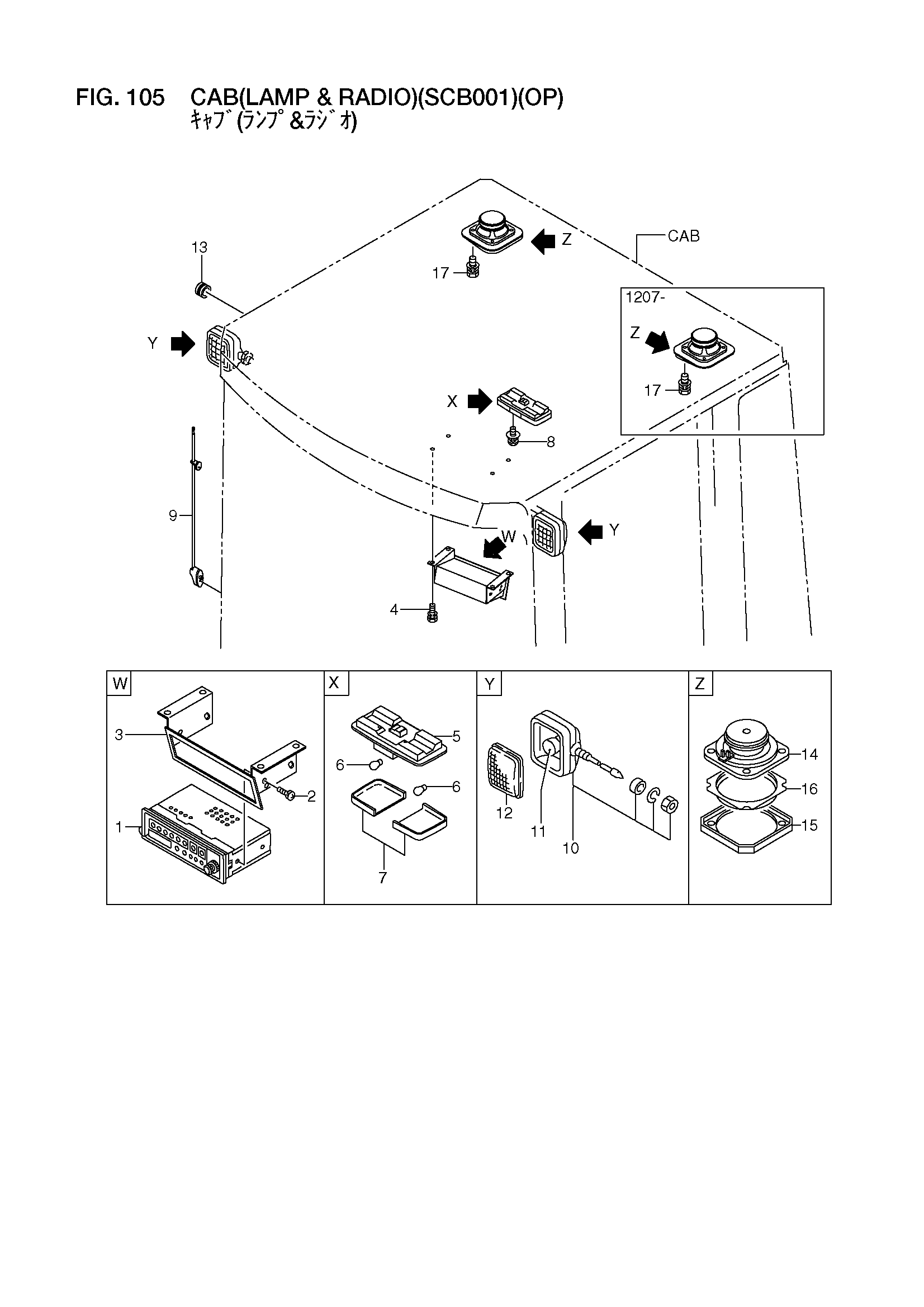

Заводская схема «Кабина(фонарь и радио)(SCB001)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 56480-51331 | Кабина в сборе | 1 |
| - | 56480-51332 | Кабина в сборе | 1 |
| - | 56480-51333 | Кабина в сборе | 1 |
| 1 | 56600-68271 | Радио | 1 |
| - | 26556-72321 | Радио | 1 |
| 2 | 01033-05016 | Винт и шайба | 4 |
| 3 | 26486-72051 | Кронштейн | 1 |
| 4 | 01183-08016 | Болт с шайбой | 4 |
| A2 | 26426-72101 | Кабина фонарь в сборе | 1 |
| 5 | NO PART NO. | Корпус | 1 |
| 6 | 26426-77001 | Лампа | 2 |
| 7 | 56065-37021 | Рассеиватель | 2 |
| 8 | 01033-05016 | Винт и шайба | 2 |
| 9 | 26756-73072 | Антенна | 1 |
| - | 26196-72571 | Антенна | 1 |
| 10 | 26382-42241 | Фонарь, воркинг | 2 |
| 11 | 26382-47121 | Лампа | 2 |
| 12 | 27412-42291 | Рассеиватель | 2 |
| 13 | 56600-58441 | Уплотнительная втулка | 2 |
| A3 | 26756-73961 | Спеакер в сборе | 1 |
| - | 26756-73961 | Спеакер в сборе | 2 |
| 14 | 26756-77241 | Динамик | 1 |
| - | 26756-77241 | Динамик | 2 |
| 15 | 26756-77251 | Решётка | 1 |
| - | 26756-77251 | Решётка | 2 |
| 16 | 26756-77261 | Сетка | 1 |
| - | 26756-77261 | Сетка | 2 |
| 17 | 01033-04025 | Винт и шайба | 4 |
| - | 01033-04025 | Винт и шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
