Кабина (вспомогательный сиденье и сетп)(SCB002) — HITACHI LX110-7

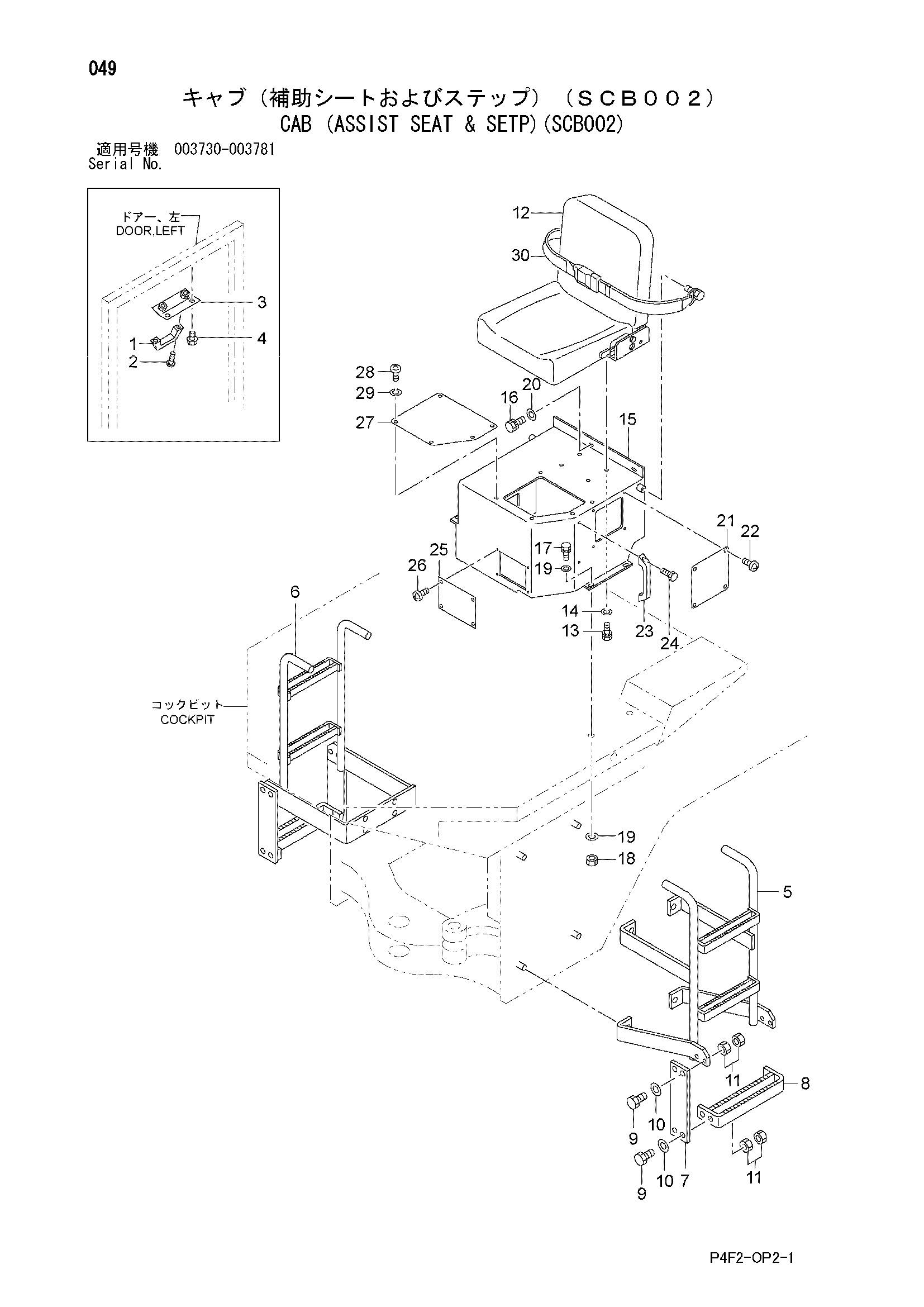

Заводская схема «Кабина (вспомогательный сиденье и сетп)(SCB002)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26056-42841 | Рукоятка рукоятка | 1 |
| 2 | 01033-06020 | Винт и шайба | 2 |
| 3 | 56401-63622 | Кронштейн | 1 |
| 4 | 01185-06020 | Болт и шайба | 2 |
| 5 | 56190-52701 | Ступень | 1 |
| 6 | 56190-52741 | Ступень | 1 |
| 7 | 26666-52661 | Резиновая прокладка | 4 |
| 8 | 56190-52891 | Ступень | 2 |
| 9 | 01110-10045 | Болт | 16 |
| 10 | 26606-52721 | Шайба | 16 |
| 11 | 01401-00010 | Гайка | 32 |
| 12 | 56401-61331 | Сиденье | 1 |
| 13 | 01185-10025 | Болт и шайба | 4 |
| 14 | 02000-00010 | Шайба | 4 |
| 15 | 56190-73422 | Крышка воздуховод | 1 |
| 16 | 01183-10020 | Болт и шайба | 2 |
| 17 | 01183-10035 | Болт и шайба | 2 |
| 18 | 01401-00010 | Гайка | 2 |
| 19 | 02000-00010 | Шайба | 4 |
| 20 | 26091-12081 | Шайба | 2 |
| 21 | 56401-64981 | Пластина | 1 |
| 22 | 01033-06016 | Винт и шайба | 4 |
| 23 | 26056-42841 | Рукоятка рукоятка | 1 |
| 24 | 01033-06020 | Винт и шайба | 2 |
| 25 | 56190-73431 | Крышка | 1 |
| 26 | 01033-06016 | Винт и шайба | 4 |
| 27 | 56190-73441 | Крышка | 1 |
| 28 | 01031-08016 | Болт | 5 |
| 29 | 02000-20008 | Шайба | 5 |
| 30 | 26609-32001 | Сеат-белт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
