Капот и решётка(-2100) — HITACHI LX110-7

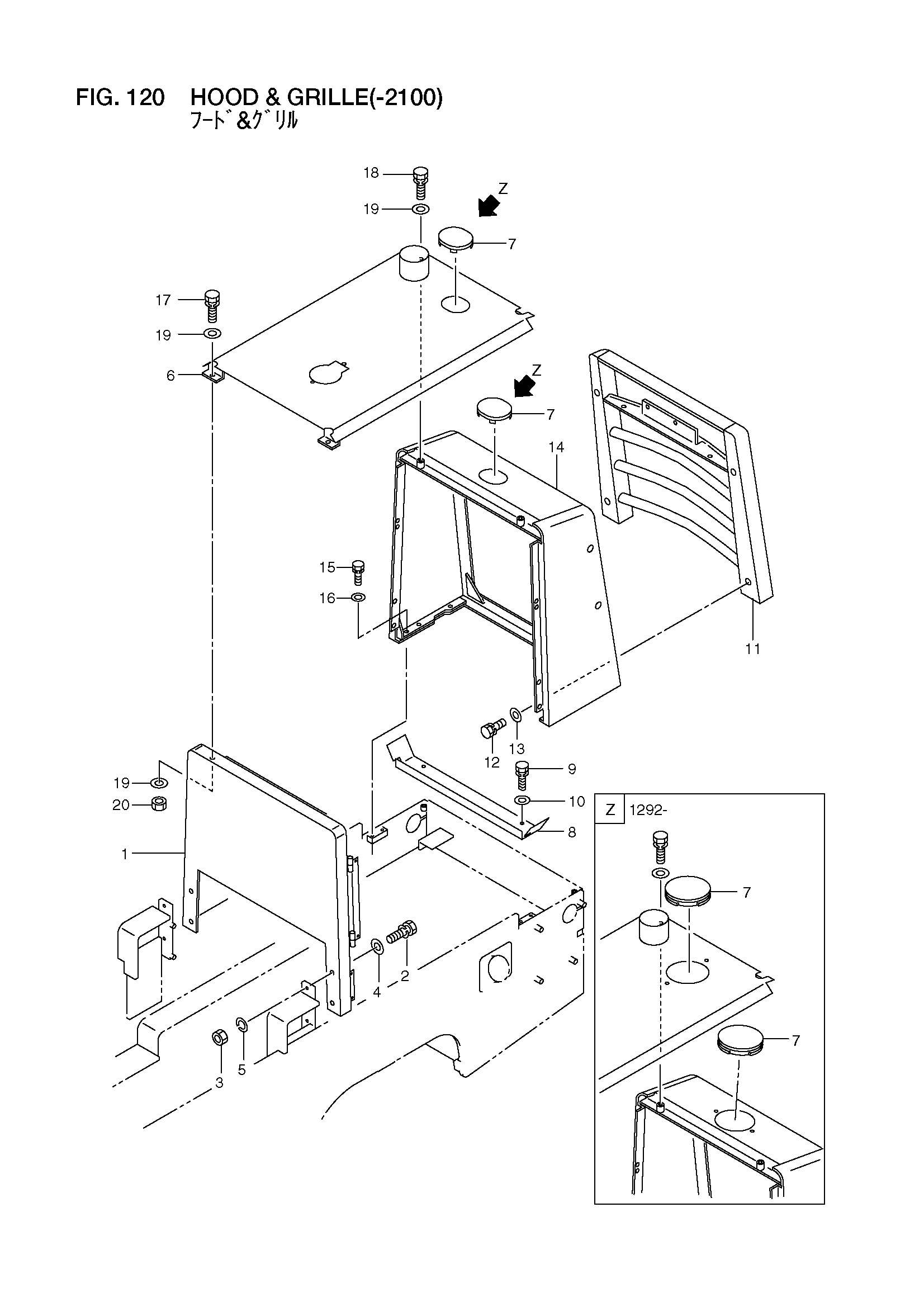

Заводская схема «Капот и решётка(-2100)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26486-42071 | Опора, капот | 1 |
| 2 | 01116-12045 | Болт | 4 |
| 3 | 01401-10012 | Гайка | 4 |
| 4 | 26063-02111 | Шайба | 4 |
| 5 | 02011-00012 | Шайба | 4 |
| 6 | 26486-42011 | Капот | 1 |
| - | 26486-42012 | Капот | 1 |
| 7 | 26102-12142 | Колпачок, резиновый | 2 |
| - | 26196-42271 | Колпачок, резиновый | 2 |
| 8 | 26416-42231 | Пластина | 1 |
| 9 | 01183-10020 | Болт с шайбой | 4 |
| 10 | 02000-00010 | Шайба | 4 |
| 11 | 26486-42001 | Решётка | 1 |
| - | 26486-42002 | Решётка | 1 |
| 12 | 01183-10050 | Болт с шайбой | 4 |
| 13 | 02000-00010 | Шайба | 4 |
| 14 | 26486-42061 | Опора, решётка | 1 |
| - | 26486-42062 | Опора, решётка | 1 |
| 15 | 01183-12030 | Болт с шайбой | 6 |
| 16 | 26096-42351 | Шайба | 6 |
| 17 | 01183-12035 | Болт с шайбой | 2 |
| 18 | 01183-12030 | Болт с шайбой | 2 |
| 19 | 26063-02111 | Шайба | 6 |
| 20 | 01401-00012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
