033: Вентилятор и ремень вентилятора — HITACHI LX110-7

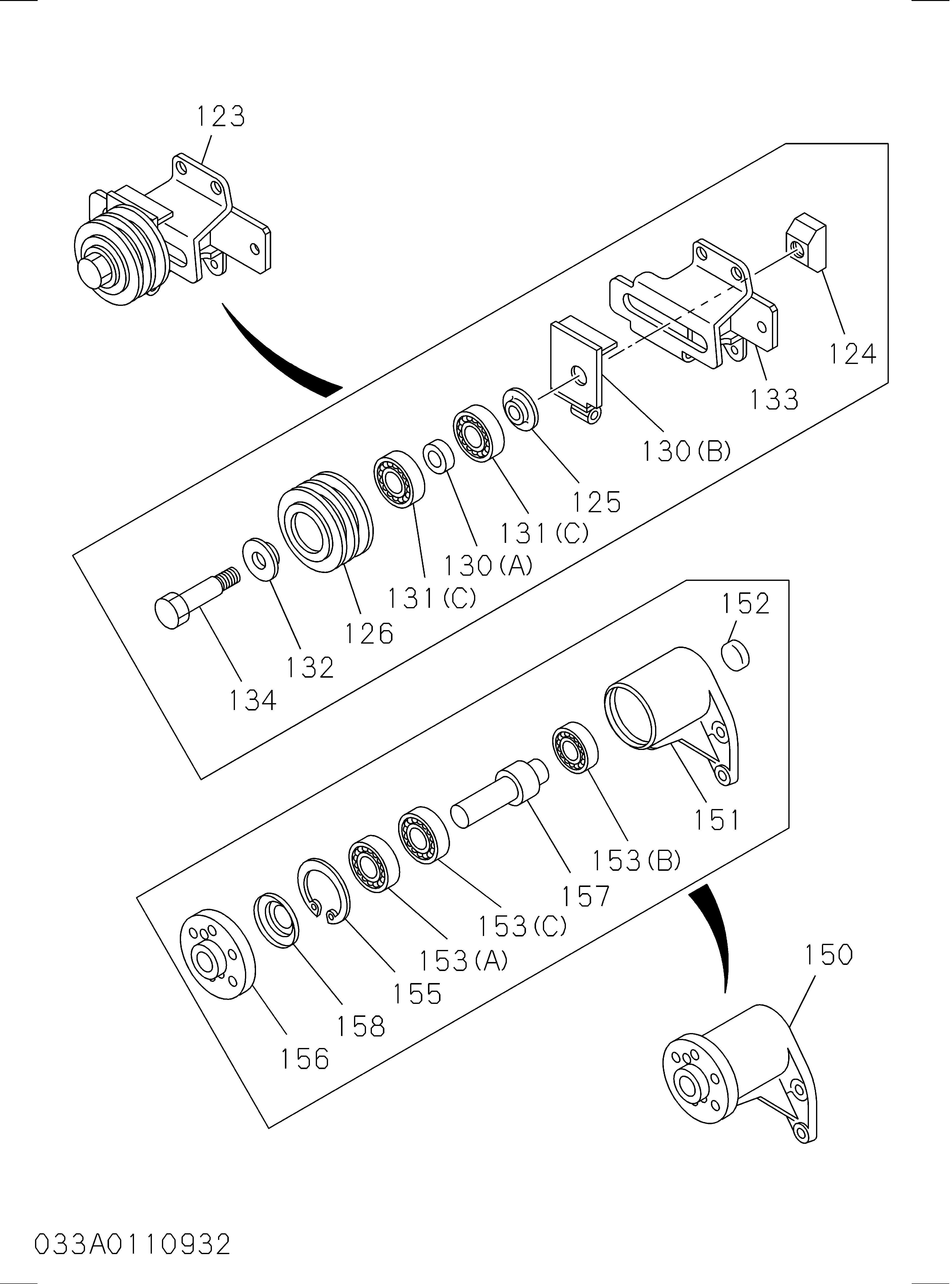

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 8944838971 | Вентилятор охлаждение | 1 |
| 001(B) | 8944838971 | Вентилятор охлаждение | 1 |
| 001(B) | 8944838971 | Вентилятор охлаждение | 1 |
| 016 | 9091647080 | Шайба PL, охлаждение вентилятор | 4 |
| 016 | 0916147080 | Шайба PL, охлаждение вентилятор | 4 |
| 024(B) | 0280858110 | Болт вентилятор | 4 |
| 024(B) | 0280558110 | Болт вентилятор | 4 |
| 036 | 1136712830 | Ремень охлаждение вентилятор | 1 |
| 038(G) | 1136420560 | Проставка вентилятор | 1 |
| 068 | 9091505120 | Шайба LK, ADJ пластина, генератор | 1 |
| 068 | 0915105120 | Шайба LK, ADJ пластина, генератор | 1 |
| 069 | 9091607120 | Шайба PL, ADJ пластина, генератор | 2 |
| 070 | 9991104120 | Гайка ADJ пластина, генератор | 1 |
| 070 | 0911105120 | Гайка ADJ пластина, генератор | 1 |
| 071(B) | 1090091141 | Болт ADJ пластина, генератор | 1 |
| 080(B) | 1136741192 | Пластина ADJ | 1 |
| 080(B) | 1136741192 | Пластина ADJ | 1 |
| 081 | 1136741610 | Деталь слидинг | 1 |
| 086 | 0286810400 | Болт ADJ | 2 |
| 086 | 0286510400 | Болт ADJ | 2 |
| 110 | 9034906100 | Винт шкив | 2 |
| 122 | 9091505080 | Шайба LK, вентилятор | 4 |
| 122 | 0915105080 | Шайба LK, вентилятор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
