Кабина(дверь)(RH)(LCB150)(1/2)(OP) — HITACHI LX110-7

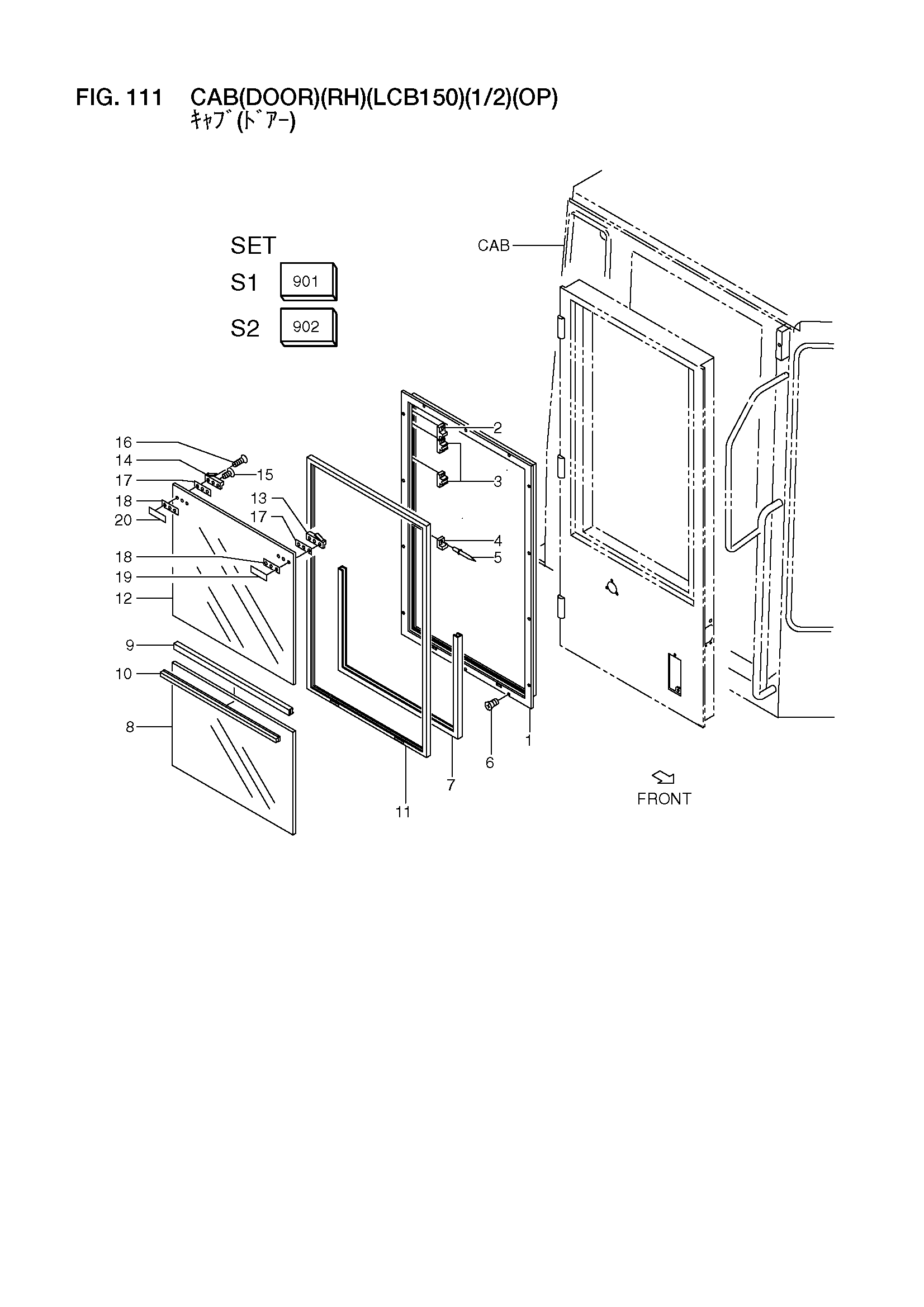

Заводская схема «Кабина(дверь)(RH)(LCB150)(1/2)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56480-51381 | Кабина в сборе | 1 |
| 901 | 26446-77011 | Комплект, блокировка | 1 |
| 902 | 26446-77001 | Комплект, блокировка | 1 |
| 1 | 56480-51411 | Рамка окна | 1 |
| 2 | 26446-72671 | Фиксатор, (A) | 2 |
| 3 | 26446-72681 | Фиксатор, (B) | 4 |
| 4 | 26446-72691 | Фиксатор, (C) | 2 |
| 5 | 56440-51151 | Заклёпка | 14 |
| 6 | 01046-04016 | Винт | 14 |
| 7 | 26426-72861 | Резиновая прокладка | 1 |
| 8 | 56400-55811 | Стекло | 1 |
| 9 | 26426-72911 | Сепаратор | 1 |
| 10 | 26426-72921 | Стрип, веатхер | 1 |
| 11 | 26426-72951 | Кханнел | 1 |
| 12 | 56400-55801 | Стекло | 1 |
| 13 | NO PART NO. | Замок | 1 |
| 14 | NO PART NO. | Замок | 1 |
| 15 | 56440-51111 | Винт | 4 |
| 16 | 56440-51121 | Винт | 2 |
| 17 | 56440-50941 | Лист | 2 |
| 18 | 56440-50931 | Лист | 2 |
| 19 | 26446-72661 | Лист | 1 |
| 20 | 26446-72651 | Лист | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
