PIPING KIT WITH 4 SPOOL VALVE(LEVER) (AP4002)(OP) — HITACHI LX110-7

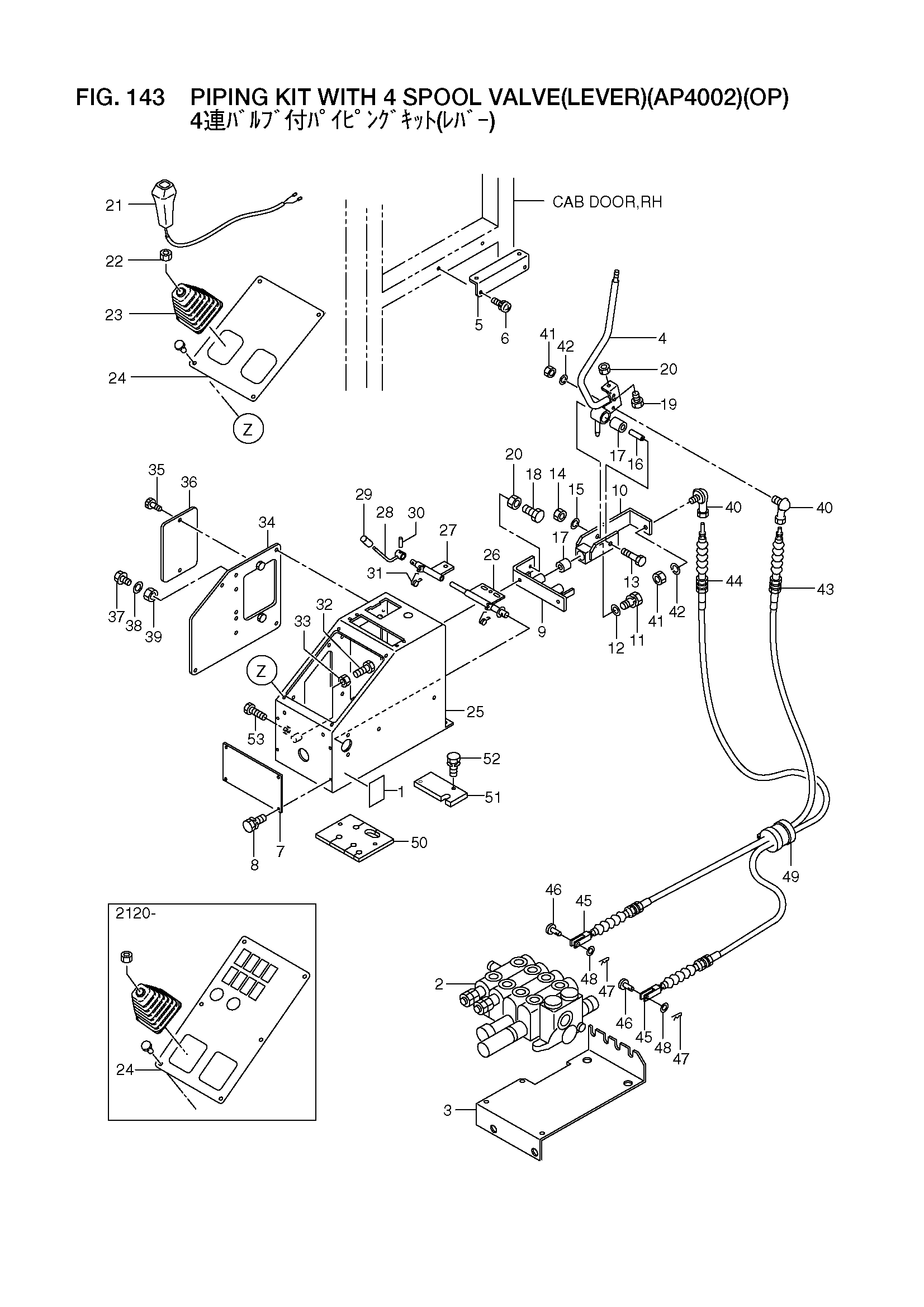

Заводская схема «PIPING KIT WITH 4 SPOOL VALVE(LEVER) (AP4002)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26409-12111 | Наклейка, рычаг блокировка | 1 |
| 2 | 56401-63041 | Гидрораспределитель | 1 |
| - | 56401-63042 | Гидрораспределитель | 1 |
| 3 | 56401-63032 | Кронштейн | 1 |
| 4 | 56401-61114 | Рычаг, управление | 1 |
| - | 56421-63471 | Рычаг, управление | 1 |
| - | 56421-63472 | Рычаг, управление | 1 |
| 5 | 56401-64812 | Кронштейн | 1 |
| 6 | 01033-08016 | Винт и шайба | 2 |
| 7 | 56401-65031 | Пластина | 1 |
| 8 | 01185-10020 | Болт с шайбой | 4 |
| 9 | 56401-61081 | Кронштейн | 1 |
| 10 | 56401-61101 | Бобышка | 1 |
| 11 | 01183-10020 | Болт с шайбой | 1 |
| 12 | 26606-52721 | Шайба | 1 |
| 13 | 01110-10065 | Болт | 1 |
| 14 | 01401-00010 | Гайка | 1 |
| 15 | 02010-00010 | Шайба | 1 |
| 16 | 26327-42061 | Палец | 1 |
| 17 | 26327-42101 | Втулка | 2 |
| 18 | 01100-08025 | Болт | 1 |
| 19 | 01100-08030 | Болт | 1 |
| 20 | 01400-00008 | Гайка | 2 |
| 21 | 56400-51641 | Ручка | 1 |
| 22 | 01400-00014 | Гайка | 1 |
| 23 | 26387-42321 | Защитный чехол | 1 |
| 24 | 56400-51651 | Крышка | 1 |
| - | 56190-53811 | Крышка | 1 |
| 25 | 56480-50211 | Короб, управление | 1 |
| 26 | 56400-51661 | Тяга, ограничитель | 1 |
| - | 56109-50121 | Тяга, ограничитель | 1 |
| 27 | 56401-64791 | Тяга, ограничитель | 1 |
| - | 56190-71171 | Тяга, ограничитель | 1 |
| 28 | 26407-42071 | Рукоятка | 1 |
| 29 | 26387-42231 | Рукоятка | 1 |
| 30 | 02270-04022 | Палец, пружина | 1 |
| 31 | 26327-42081 | Пружина | 1 |
| 32 | 01100-08050 | Болт | 1 |
| 33 | 01400-00008 | Гайка | 1 |
| 34 | 56401-61121 | Крышка | 1 |
| 35 | 26406-52421 | Ручка | 2 |
| 36 | 26406-52131 | Крышка | 1 |
| 37 | 01031-08016 | Винт | 5 |
| 38 | 02000-20008 | Шайба | 5 |
| 39 | 01400-00008 | Гайка | 5 |
| 40 | 24357-42091 | Тяга, шарик | 2 |
| 41 | 01400-00008 | Гайка | 2 |
| 42 | 02010-00008 | Шайба | 2 |
| 43 | 26407-42051 | Трос, управление | 1 |
| - | 26197-42031 | Трос, управление | 1 |
| - | 26197-42032 | Трос, управление | 1 |
| 44 | 56401-63081 | Трос, управление | 1 |
| - | 56190-53001 | Трос, управление | 1 |
| - | 56190-55501 | Трос, управление | 1 |
| - | 56190-55502 | Трос, управление | 1 |
| 45 | 26405-57011 | Клевис | 2 |
| 46 | 26405-57021 | Палец, клевис | 2 |
| 47 | 26405-57031 | Палец, коттер | 2 |
| 48 | 02000-00008 | Шайба | 2 |
| 49 | 56501-60231 | Резиновая прокладка | 1 |
| 50 | 56401-63411 | Резиновая прокладка | 1 |
| 51 | 56190-53551 | Пластина | 1 |
| 52 | 01183-10025 | Болт с шайбой | 2 |
| 53 | 01120-08060 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
