Радиатор(-2100) — HITACHI LX110-7

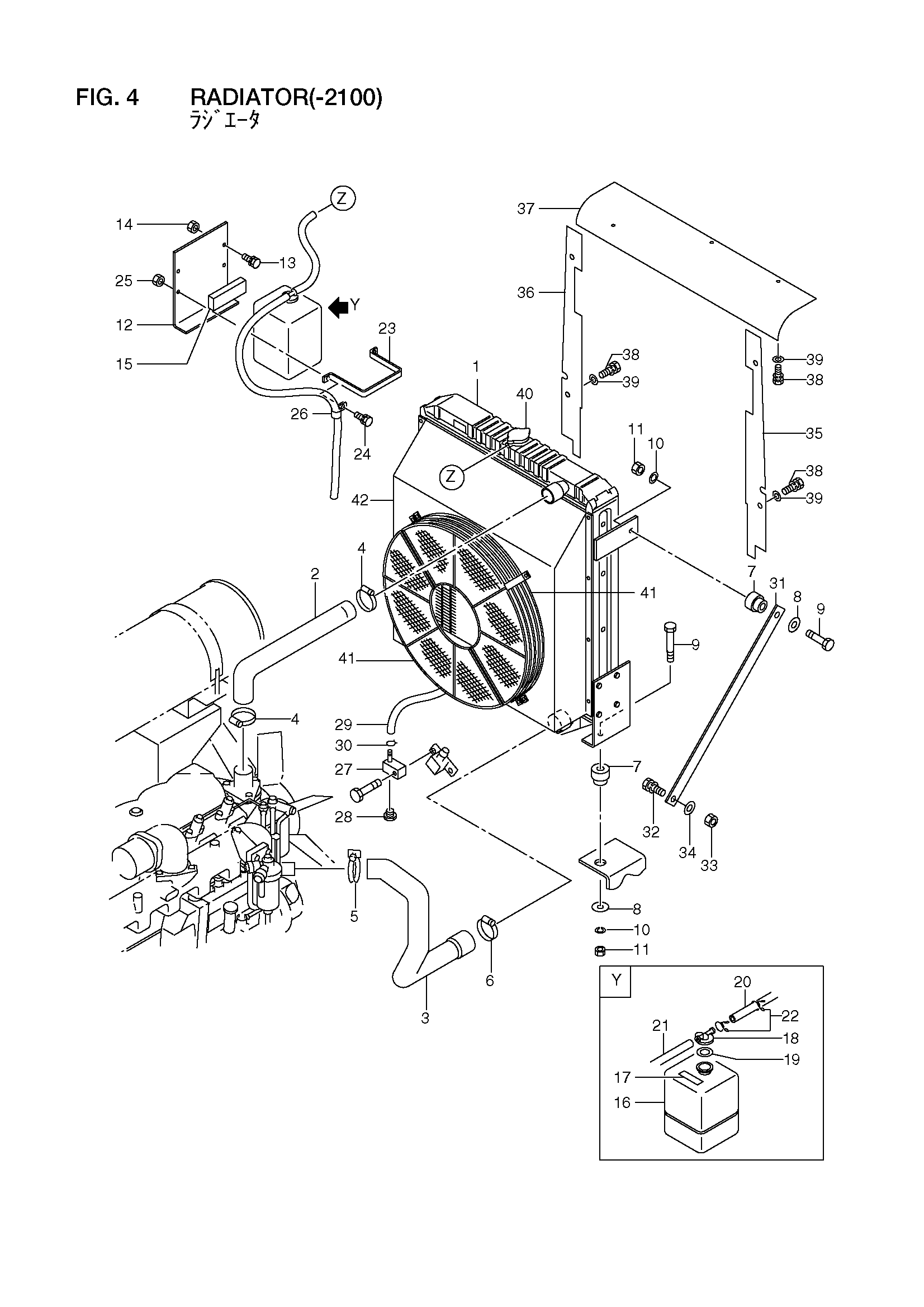

Заводская схема «Радиатор(-2100)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26482-12001 | Радиатор | 1 |
| 2 | 26422-12011 | Шланг | 1 |
| 3 | 26422-12021 | Шланг | 1 |
| - | 26482-12121 | Шланг | 1 |
| 4 | 04911-00063 | Зажим | 2 |
| 5 | 04911-00070 | Зажим | 1 |
| 6 | 04911-00075 | Зажим | 1 |
| 7 | 26606-42251 | Резиновая прокладка | 4 |
| 8 | 26312-12021 | Шайба | 4 |
| 9 | 01110-12060 | Болт | 4 |
| 10 | 02010-00012 | Шайба | 4 |
| 11 | 01401-00012 | Гайка | 4 |
| 12 | 26402-12011 | Кронштейн | 1 |
| 13 | 01183-10020 | Болт с шайбой | 2 |
| 14 | 01401-00010 | Гайка | 2 |
| 15 | 26322-12061 | Коврик | 1 |
| A1 | 26382-12073 | Бак в сборе | 1 |
| 16 | 26382-17041 | Бак | 1 |
| 17 | 26602-17161 | Пластина, предупреждение | 1 |
| A2 | 26402-17021 | Кондуктион в сборе | 1 |
| 18 | 26402-17031 | Колпачок | 1 |
| 19 | 26602-17181 | Манжета | 1 |
| 20 | 26402-17041 | Шланг | 1 |
| 21 | 26382-17081 | Шланг | 1 |
| 22 | 26382-17091 | Хомут | 2 |
| 23 | 26382-12061 | Лента | 1 |
| 24 | 01183-10020 | Болт с шайбой | 2 |
| 25 | 01401-00010 | Гайка | 2 |
| 26 | 26602-42071 | Зажим | 2 |
| 27 | 26432-12041 | Адаптер | 1 |
| 28 | 24047-92111 | Пробка | 1 |
| 29 | 26412-12031 | Шланг | 1 |
| 30 | 24067-62251 | Зажим | 2 |
| 31 | 26482-12011 | Пластина | 2 |
| 32 | 01183-12050 | Болт с шайбой | 2 |
| 33 | 01401-00012 | Гайка | 2 |
| 34 | 02000-00012 | Шайба | 2 |
| 35 | 26482-12021 | Крышка | 1 |
| 36 | 26482-12031 | Крышка | 1 |
| 37 | 26482-12041 | Крышка | 1 |
| 38 | 01183-10030 | Болт с шайбой | 7 |
| 39 | 02000-00010 | Шайба | 7 |
| 40 | 290C2-17122 | Колпачок, радиатор | 1 |
| 41 | 26482-17001 | Защитный кожух | 2 |
| 42 | 26482-17011 | Направляющая | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
