Стрела киккоут(BK)(OP) — HITACHI LX110-7

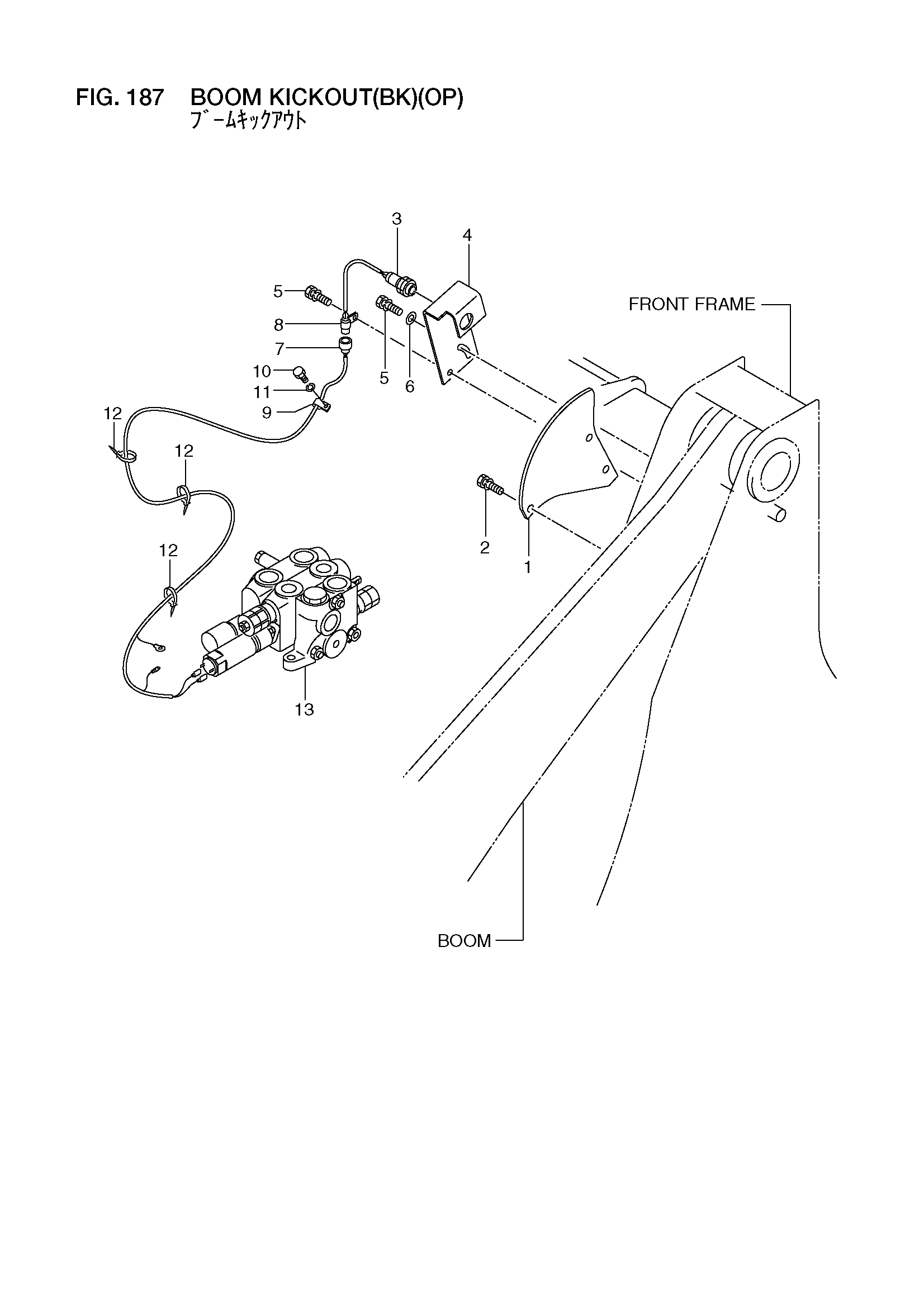

Заводская схема «Стрела киккоут(BK)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56400-52461 | Пластина | 1 |
| 2 | 01183-10020 | Болт с шайбой | 3 |
| 3 | 26062-42711 | Выключатель, проксимитй | 1 |
| - | 26192-42511 | Выключатель, проксимитй | 1 |
| 4 | 56400-52471 | Кронштейн | 1 |
| 5 | 01183-10025 | Болт с шайбой | 2 |
| 6 | 26091-12081 | Шайба | 1 |
| 7 | 56380-54063 | Провод жгут проводов | 1 |
| 8 | 26602-42951 | Зажим | 1 |
| 9 | 26602-42021 | Зажим | 1 |
| 10 | 01110-10016 | Болт | 1 |
| 11 | 02010-00010 | Шайба | 1 |
| 12 | 04913-11200 | Инсулокк | 3 |
| 13 | 56400-52491 | Клапан, управление | 1 |
| - | 56400-52492 | Клапан, управление | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
