Гидроцилиндр ковша — HITACHI LX110-7

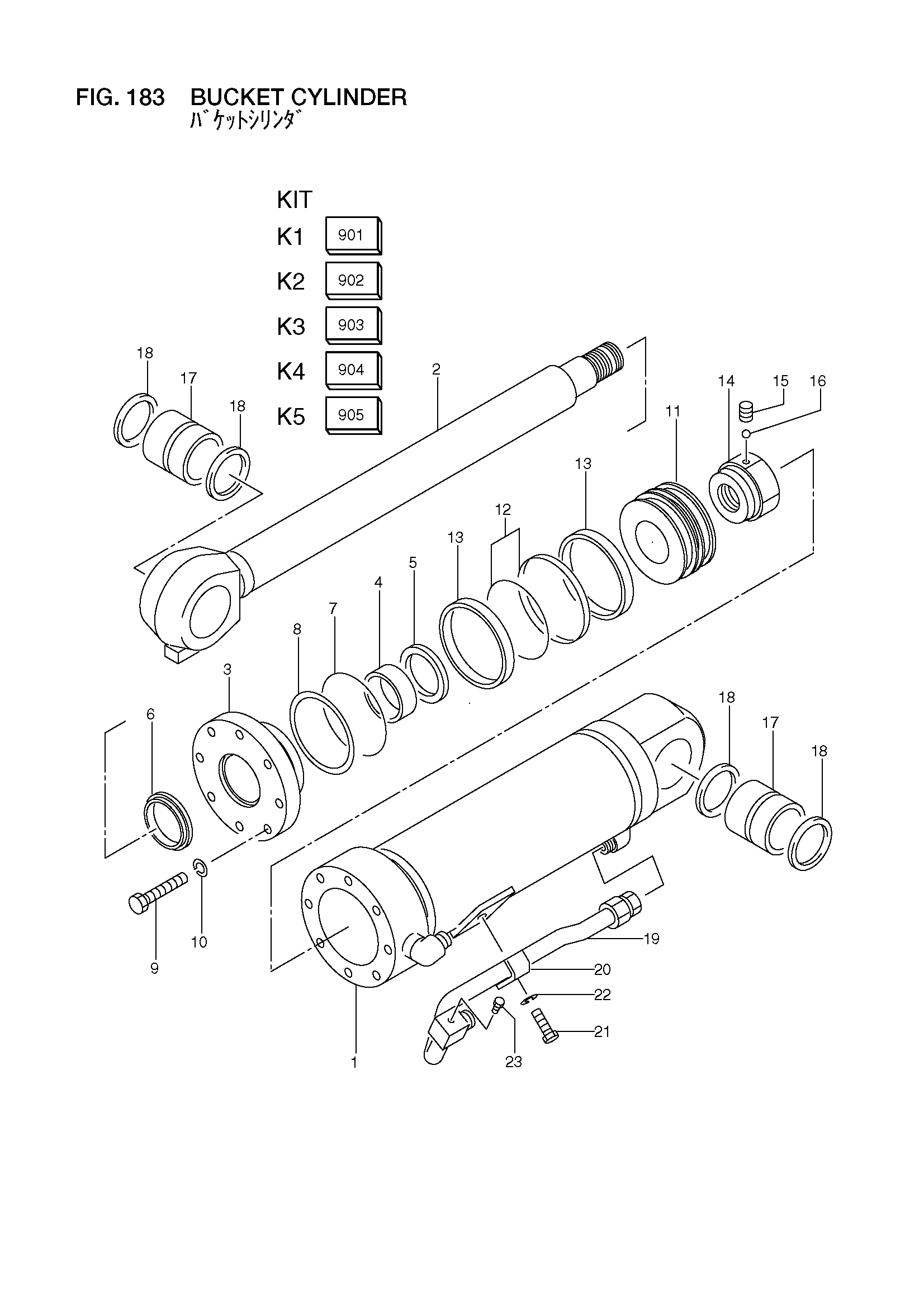

Заводская схема «Гидроцилиндр ковша» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26428-52001 | Гидроцилиндр ковша в сборе | 1 |
| 901 | 26428-57111 | Комплект, оверхаул | 1 |
| 902 | 26428-57121 | Комплект, уплотнение | 1 |
| 903 | 26688-47181 | Комплект, уплотнение | 1 |
| 904 | 26428-57141 | Комплект, трубка, гидроцилиндр | 1 |
| 905 | 26428-57151 | Комплект, шток | 1 |
| 1 | NO PART NO. | Трубка | 1 |
| 2 | NO PART NO. | Шток, поршень | 1 |
| 3 | 26428-57161 | Головка, гидроцилиндр | 1 |
| 4 | 26688-47031 | Втулка | 1 |
| 5 | 26428-57041 | U кольцо | 1 |
| 6 | 26428-57051 | Кольцо, стеклоочиститель | 1 |
| 7 | 26428-57061 | Уплотнительное кольцо | 1 |
| 8 | 26428-57071 | Кольцо, задний UP | 1 |
| 9 | 26688-47061 | Болт | 8 |
| 10 | 26688-47071 | Шайба | 8 |
| 11 | 26428-57081 | Поршень | 1 |
| 12 | 26448-57131 | Кольцо, уплотнение | 1 |
| 13 | 28778-47771 | Кольцо, скольжение | 2 |
| 14 | 26428-57091 | Гайка | 1 |
| 15 | 28778-47801 | Винт | 1 |
| 16 | 28778-47811 | Шарик | 1 |
| 17 | 26448-47191 | Втулка | 2 |
| 18 | 26448-47201 | Кольцо, стеклоочиститель | 4 |
| 19 | 26428-57101 | Трубка | 1 |
| 20 | 26408-57111 | Держатель | 1 |
| 21 | 26408-57121 | Болт | 1 |
| 22 | 02011-00012 | Шайба | 1 |
| 23 | 26388-57501 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
