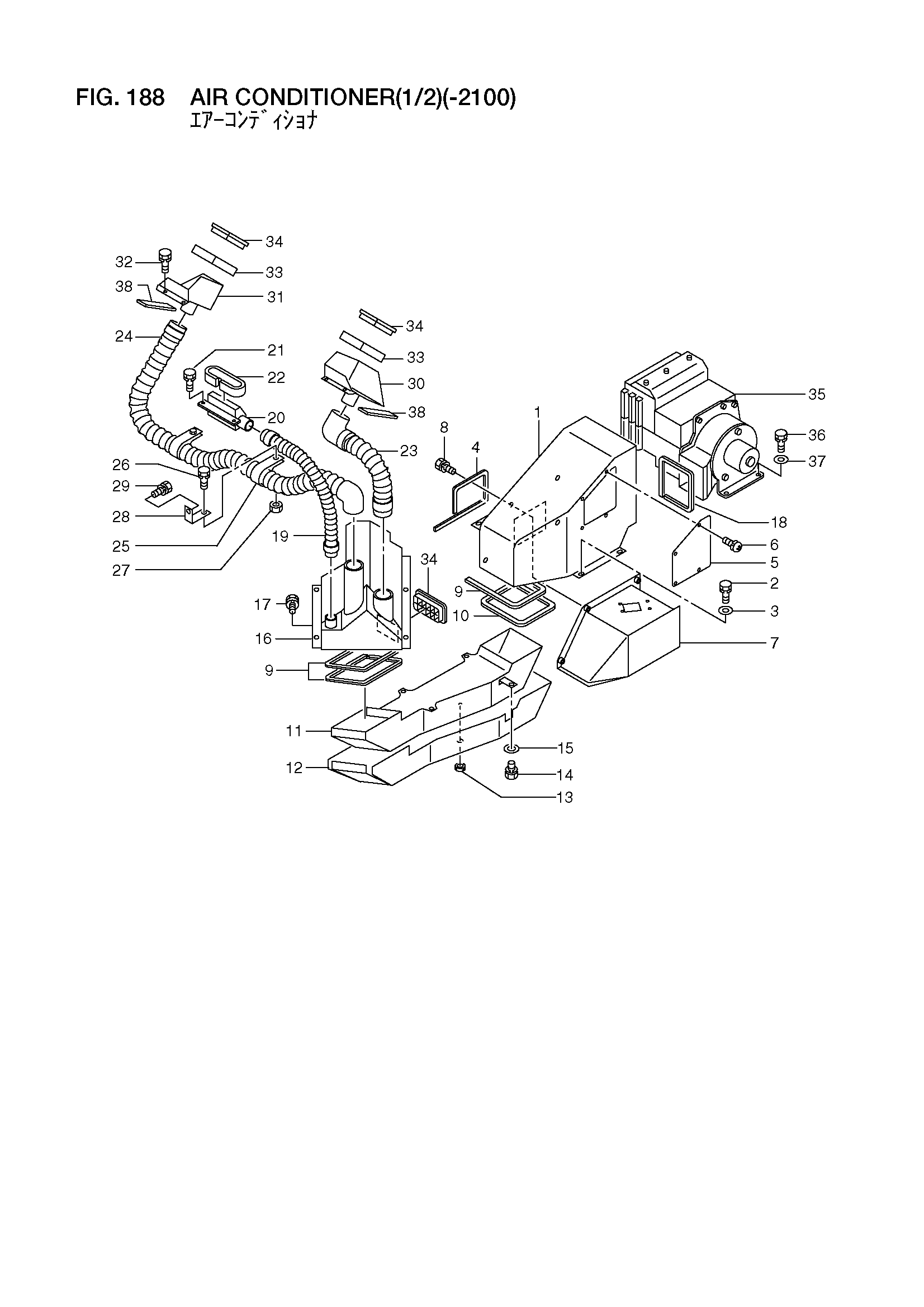

Кондиционер(1/2)(-2100) — HITACHI LX110-7
Заводская схема «Кондиционер(1/2)(-2100)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26426-73801 | Крышка, воздуховод | 1 |
| 2 | 01183-10020 | Болт с шайбой | 4 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 26426-73841 | Спонге | 1 |
| 5 | 26426-73551 | Пластина | 1 |
| 6 | 01033-06016 | Винт | 4 |
| 7 | 26416-72311 | Воздуховод | 1 |
| 8 | 01183-08016 | Болт с шайбой | 4 |
| 9 | 26426-73641 | Спонге | 3 |
| 10 | 26426-73651 | Спонге | 1 |
| 11 | 26426-73792 | Воздуховод | 1 |
| 12 | 26426-73831 | Коврик | 1 |
| 13 | 56600-58441 | Уплотнительная втулка | 1 |
| 14 | 01183-10020 | Болт с шайбой | 4 |
| 15 | 02000-00010 | Шайба | 4 |
| 16 | 26416-72331 | Воздуховод | 1 |
| 17 | 01183-08016 | Болт с шайбой | 4 |
| 18 | 26426-73641 | Спонге | 1 |
| 19 | 26426-73281 | Шланг, дефростер | 1 |
| 20 | 26426-73401 | Дефростер | 1 |
| 21 | 01183-08016 | Болт с шайбой | 2 |
| 22 | 26426-73671 | Спонге | 1 |
| 23 | 26426-73261 | Шланг, дефростер | 1 |
| 24 | 26426-73271 | Шланг, дефростер | 1 |
| 25 | 56600-56661 | Хомут | 2 |
| 26 | 01183-08020 | Болт с шайбой | 2 |
| 27 | 01400-00008 | Гайка | 2 |
| 28 | 26426-73361 | Кронштейн | 1 |
| 29 | 01183-10020 | Болт с шайбой | 1 |
| 30 | 26426-73851 | Воздуховод | 1 |
| - | 56190-52621 | Воздуховод | 1 |
| 31 | 26426-73861 | Воздуховод | 1 |
| - | 56190-52631 | Воздуховод | 1 |
| 32 | 01183-08016 | Болт с шайбой | 4 |
| 33 | 26426-73391 | Спонге | 2 |
| 34 | 25369-47031 | Решётка | 3 |
| 35 | 26416-72111 | Воздушный CON блок | 1 |
| 36 | 01183-10020 | Болт с шайбой | 5 |
| 37 | 02000-00010 | Шайба | 5 |
| 38 | 56190-52882 | Спонге | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
