Привод мост(передний)(1/3) — HITACHI LX110-7

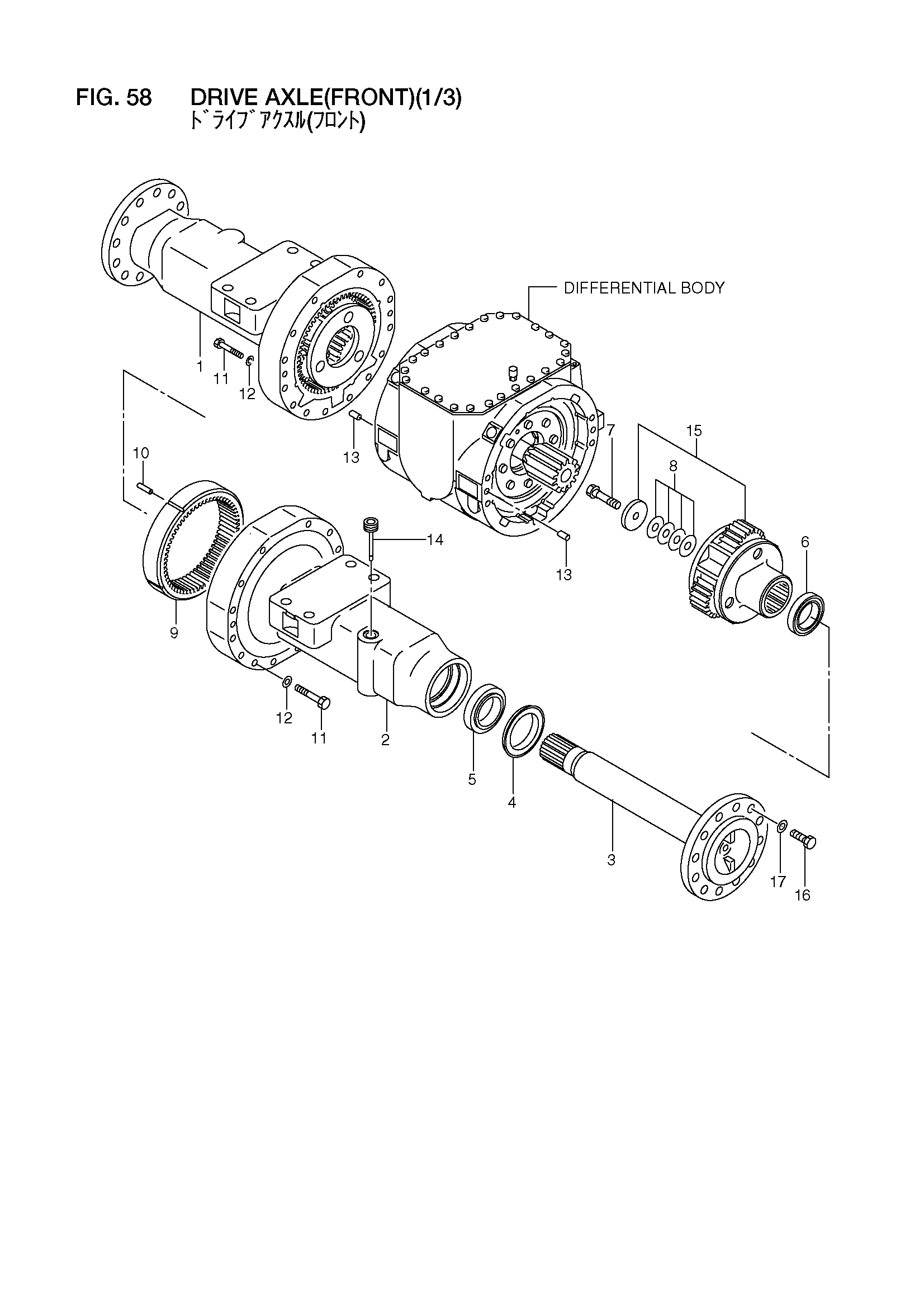

Заводская схема «Привод мост(передний)(1/3)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16423-00001 | Мост в сборе, передний | 1 |
| - | 16483-00001 | Мост в сборе, передний | 1 |
| 1 | 16423-02022 | Трубка, мост | 1 |
| 2 | 16423-02032 | Трубка, мост | 1 |
| 3 | 16423-02061 | Вал, мост | 2 |
| 4 | 16423-02071 | Уплотнение, масляный | 2 |
| 5 | 16423-02081 | Подшипник | 2 |
| 6 | 16323-52341 | Подшипник | 2 |
| 7 | 16413-02251 | Болт | 2 |
| 8 | 16413-02271 | Регулировочная шайба | 0 |
| - | 16413-02281 | Регулировочная шайба | 0 |
| - | 16413-02291 | Регулировочная шайба | 0 |
| - | 16413-02301 | Регулировочная шайба | 0 |
| - | 16413-02311 | Регулировочная шайба | 0 |
| 9 | 16413-02131 | Шестерня, кольцо | 2 |
| 10 | 16403-02351 | Палец | 8 |
| 11 | 01106-16110 | Болт | 28 |
| 12 | 190A3-02051 | Шайба | 28 |
| 13 | 02212-10032 | Палец | 4 |
| - | 02212-16032 | Палец | 4 |
| 14 | 16403-02331 | Указатель, уровень | 1 |
| 15 | NO PART NO. | Планет водило | 2 |
| - | 16483-00201 | Планет водило | 2 |
| 16 | 01106-24050 | Болт | 24 |
| - | 01106-24055 | Болт | 24 |
| 17 | 26604-42011 | Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
