ROPS кабина(стеклоочиститель)(-2100) — HITACHI LX110-7

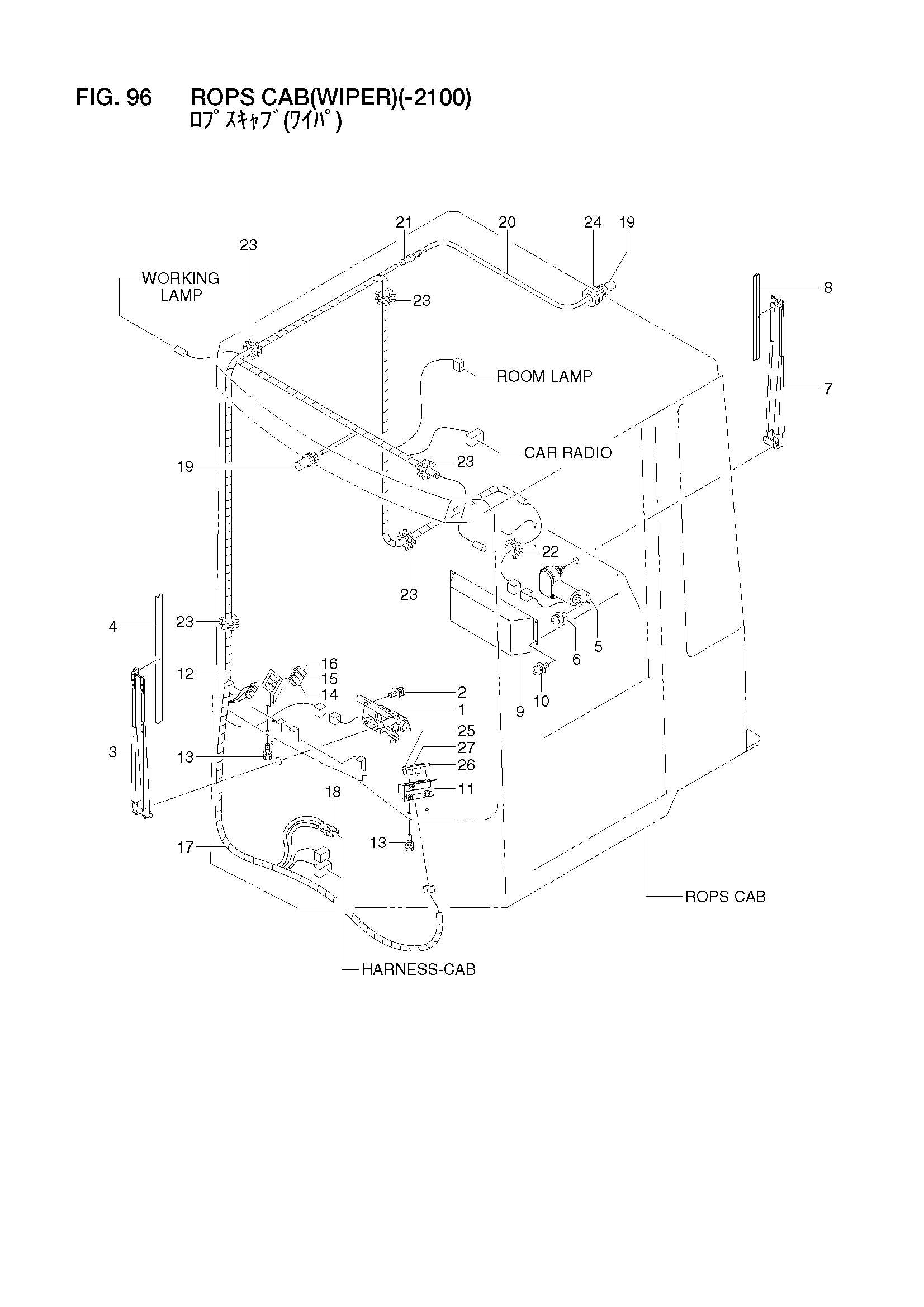

Заводская схема «ROPS кабина(стеклоочиститель)(-2100)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26486-70011 | Кабина в сборе | 1 |
| - | 26486-70012 | Кабина в сборе | 1 |
| - | 26486-70013 | Кабина в сборе | 1 |
| 1 | 56384-10661 | Гидромотор, стеклоочиститель | 1 |
| 2 | 01033-06016 | Винт | 4 |
| 3 | 26756-72001 | Рукоять, стеклоочиститель | 1 |
| 4 | 26756-72011 | Отвал, стеклоочиститель | 1 |
| 5 | 25369-57191 | Гидромотор, стеклоочиститель | 1 |
| 6 | 01033-05016 | Винт | 2 |
| 7 | 26426-72141 | Рукоять, стеклоочиститель | 1 |
| 8 | 56600-59131 | Отвал, стеклоочиститель | 1 |
| 9 | 26426-72931 | Крышка | 1 |
| 10 | 01033-06016 | Винт | 4 |
| 11 | 26426-72151 | Кронштейн | 1 |
| 12 | 26426-72151 | Кронштейн | 1 |
| 13 | 01183-08016 | Болт с шайбой | 4 |
| 14 | 26662-42511 | Выключатель, стеклоочиститель | 1 |
| 15 | 26662-42521 | Выключатель, стеклоочиститель | 1 |
| 16 | 26662-42531 | Выключатель, стеклоочиститель | 1 |
| 17 | 26486-72141 | Провод жгут проводов, стеклоочиститель | 1 |
| 18 | 26426-78161 | Соединение | 2 |
| 19 | 56065-33041 | Форсунка | 2 |
| 20 | 04720-04300 | Шланг | 1 |
| 21 | 26816-73301 | Клапан, обратный | 1 |
| 22 | 54067-22061 | Уплотнительная втулка | 1 |
| 23 | 54067-22071 | Уплотнительная втулка | 5 |
| 24 | 21471-24091 | Уплотнительная втулка | 1 |
| 25 | NO PART NO. | Воркинг фонарь выключатель | 1 |
| 26 | 26812-42641 | Пробка | 1 |
| 27 | 26552-42181 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
