Логгер(трубопроводы)(TL047) — HITACHI LX110-7

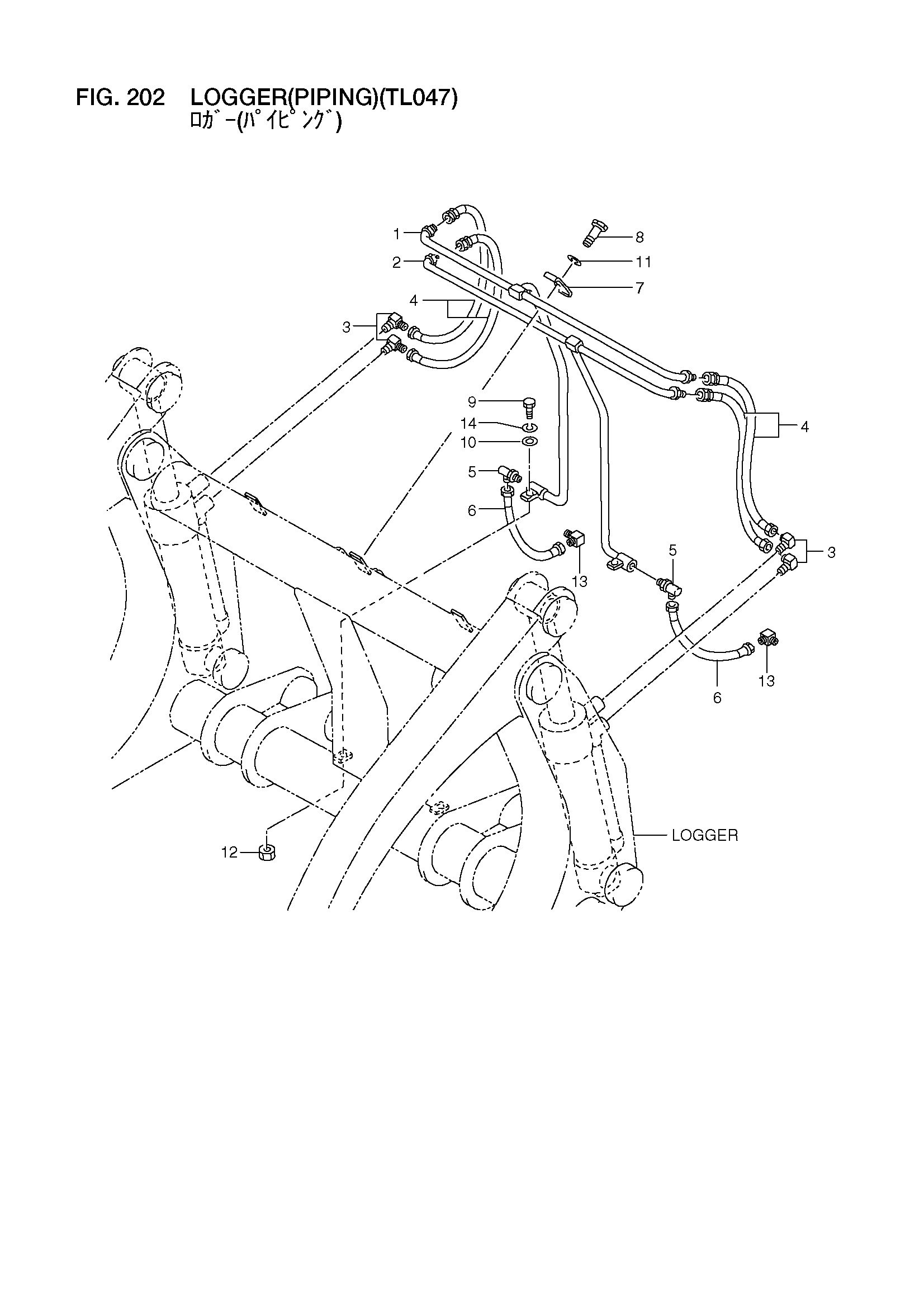

Заводская схема «Логгер(трубопроводы)(TL047)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56440-54871 | Трубка | 1 |
| 2 | 56440-54911 | Трубка | 1 |
| 3 | 21967-62461 | Угловой штуцер | 4 |
| 4 | 56430-52491 | Шланг | 4 |
| 5 | 56384-02211 | Соединение, свивел | 2 |
| 6 | 56380-54501 | Шланг | 2 |
| 7 | 56310-55131 | Хомут | 2 |
| 8 | 01100-10040 | Болт | 2 |
| 9 | 01110-10030 | Болт | 2 |
| 10 | 02000-00010 | Шайба | 2 |
| 11 | 02010-00010 | Шайба | 2 |
| 12 | 01401-00010 | Гайка | 2 |
| 13 | 21775-42921 | Угловой штуцер | 2 |
| 14 | 02010-00010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
