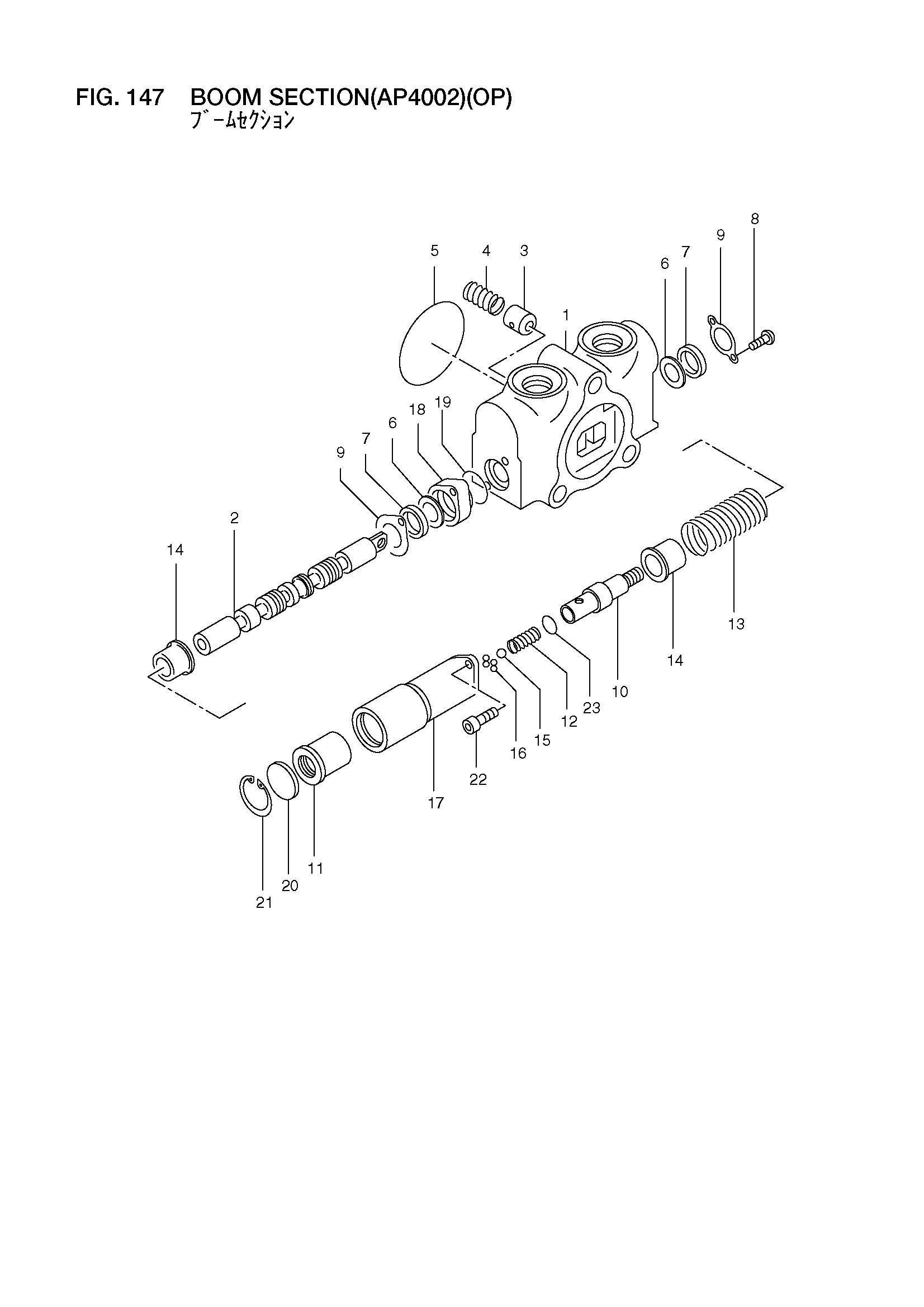

Стрела секция(AP4002)(OP) — HITACHI LX110-7
Заводская схема «Стрела секция(AP4002)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26407-37011 | Стрела секция в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Золотник | 1 |
| 3 | 21787-47241 | Тарельчатый клапан | 1 |
| 4 | 21787-47251 | Пружина | 1 |
| 5 | 26128-43211 | Уплотнительное кольцо | 1 |
| 6 | B-21111-40305 | Уплотнение | 2 |
| 7 | 26387-37251 | Стеклоочиститель | 2 |
| 8 | 26327-37221 | Винт | 2 |
| 9 | 26387-37261 | Пластина, уплотнение | 2 |
| 10 | 21787-47271 | Палец | 1 |
| 11 | 21787-47281 | Втулка | 1 |
| 12 | 21787-47291 | Пружина | 1 |
| 13 | 26407-37071 | Пружина | 1 |
| 14 | 21787-47311 | Сиденье, пружина | 2 |
| 15 | 26387-37371 | Шарик | 1 |
| 16 | 26387-37381 | Шарик | 4 |
| 17 | 21787-47321 | Колпачок | 1 |
| 18 | 26387-37391 | Проставка | 1 |
| 19 | 03330-00190 | Уплотнительное кольцо | 1 |
| 20 | 21787-47331 | Проставка | 1 |
| 21 | 26907-17501 | Кольцо, стопорный | 1 |
| 22 | 26327-37231 | Болт | 2 |
| 23 | 26407-37081 | Регулировочная шайба | 0 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
