Планет водило — HITACHI LX110-7

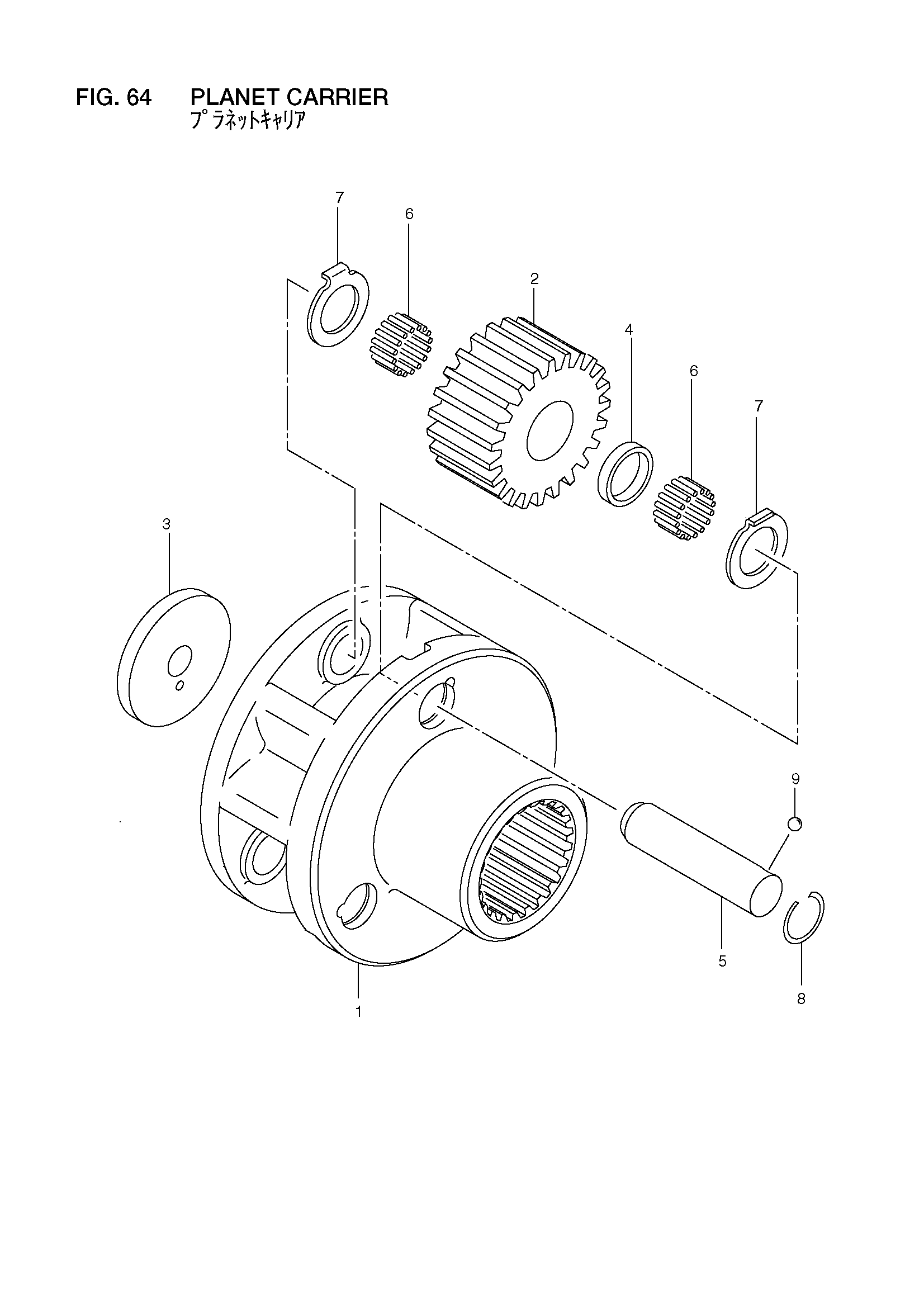

Заводская схема «Планет водило» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | NO PART NO. | Планет водило в сборе | 4 |
| - | 16483-00201 | Планет водило в сборе | 4 |
| 1 | 16413-02244 | Водило, планет | 4 |
| - | 16483-02001 | Водило, планет | 4 |
| 2 | 16413-02141 | Шестерня, планет | 12 |
| - | 16483-02041 | Шестерня, планет | 12 |
| 3 | 16423-02091 | Пластина, фиксатор | 4 |
| 4 | 16403-02381 | Проставка, каток | 12 |
| - | 16483-02051 | Проставка, каток | 12 |
| 5 | 16403-02304 | Вал | 12 |
| - | 16483-02031 | Вал | 12 |
| 6 | 16403-02481 | Каток, неедле | 672 |
| - | 18223-02231 | Каток, неедле | 624 |
| 7 | 16403-02371 | Шайба, упорный | 24 |
| - | 16483-02021 | Шайба, упорный | 24 |
| 8 | 16423-02411 | Кольцо, стопорный | 12 |
| - | 16483-02061 | Кольцо, стопорный | 12 |
| 9 | 03190-00008 | Шарик | 12 |
| - | 03190-00012 | Шарик | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
