Стояночный тормоз(1191-) — HITACHI LX110-7

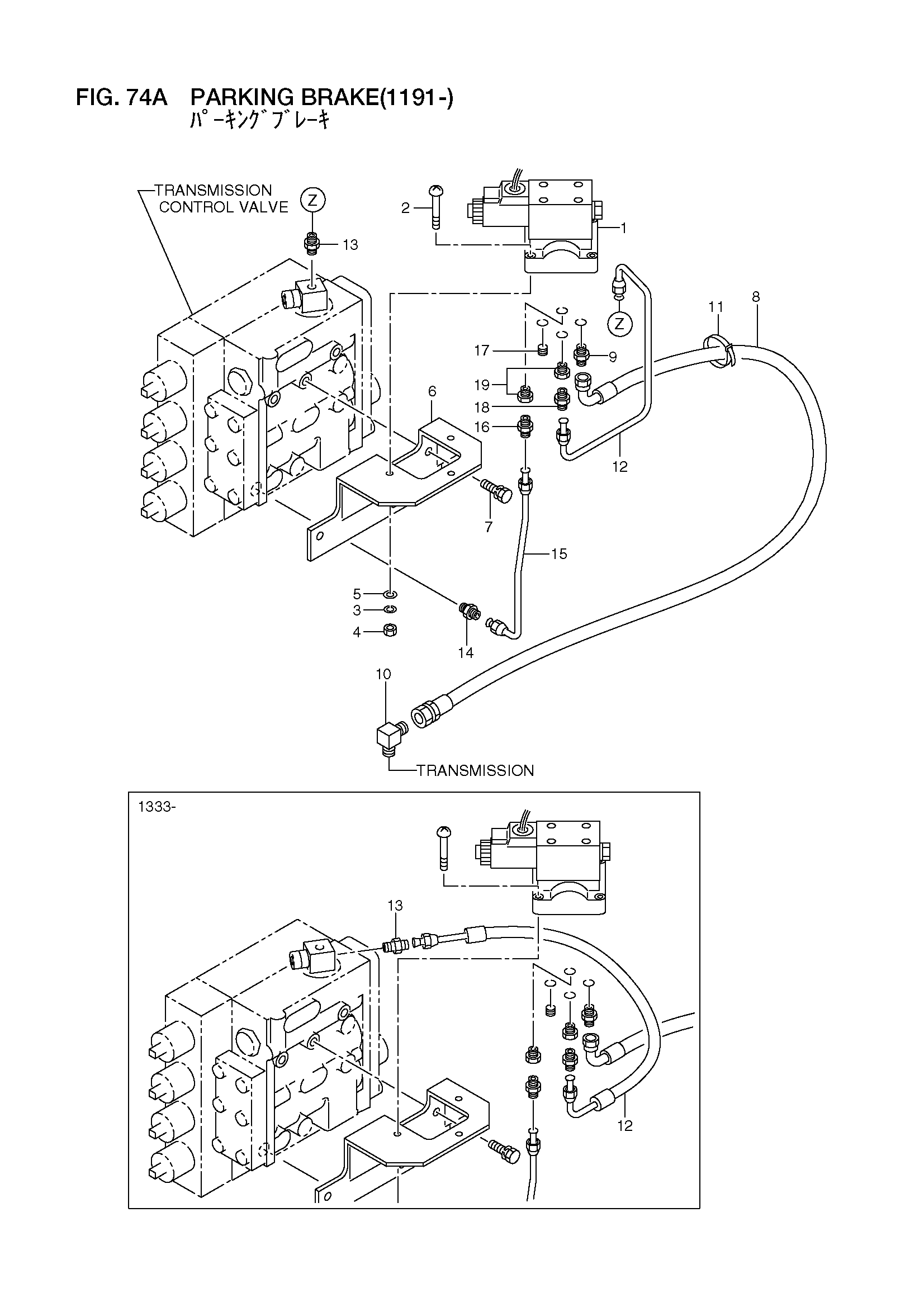

Заводская схема «Стояночный тормоз(1191-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26555-42021 | Остановка клапан | 1 |
| 2 | 01030-05035 | Винт | 3 |
| 3 | 02010-00005 | Шайба | 3 |
| 4 | 01400-00005 | Гайка | 3 |
| 5 | 02000-00005 | Шайба | 3 |
| 6 | 26485-52002 | Кронштейн | 1 |
| - | 26485-52003 | Кронштейн | 1 |
| 7 | 01183-10020 | Болт с шайбой | 3 |
| 8 | 26485-52031 | Шланг | 1 |
| 9 | 201C7-69651 | Разъём | 1 |
| 10 | 21967-62441 | Угловой штуцер | 1 |
| 11 | 04913-10200 | Лента | 1 |
| 12 | 26485-52013 | Трубка | 1 |
| - | 26485-52014 | Трубка | 1 |
| - | 26485-52061 | Трубка | 1 |
| 13 | 26435-42201 | Разъём | 1 |
| 14 | 26435-42671 | Разъём | 1 |
| 15 | 26485-52022 | Трубка | 1 |
| 16 | 26435-42671 | Разъём | 1 |
| 17 | 14813-82431 | Пробка | 1 |
| 18 | 26485-52041 | Разъём | 1 |
| 19 | 24047-92361 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
