Кондиционер блок(2101-) — HITACHI LX110-7

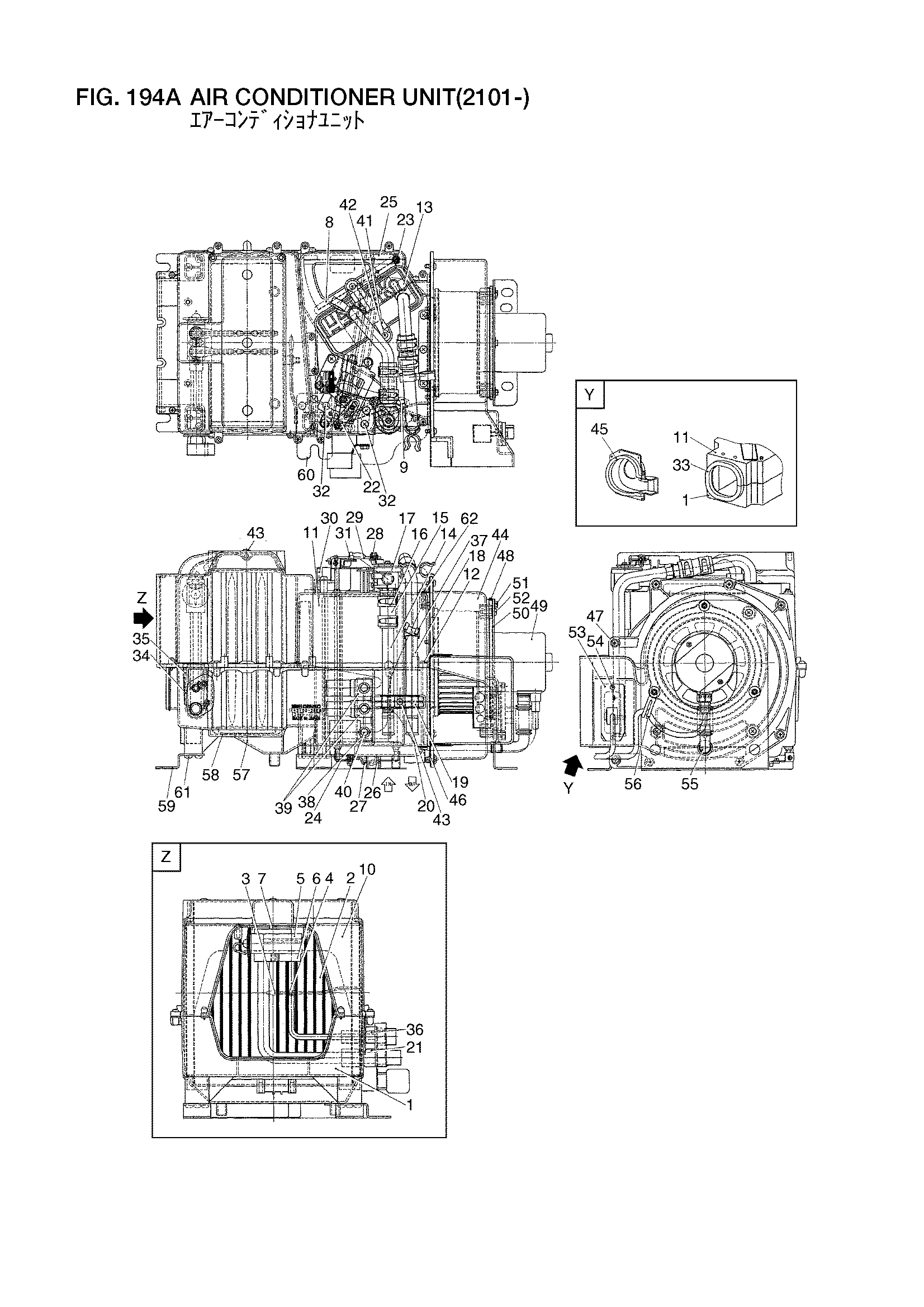

Заводская схема «Кондиционер блок(2101-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26416-72111 | Воздушный CON блок в сборе | 1 |
| 1 | 26416-77001 | Корпус | 1 |
| 2 | 26416-77011 | Евапоратор | 1 |
| 3 | 26816-77591 | Тхермистор | 1 |
| 4 | 26816-77651 | Хомут | 1 |
| 5 | 26416-77021 | Клапан, експансион | 1 |
| 6 | 26416-77031 | Трубка и принадлежности | 1 |
| 7 | 26416-77041 | Болт | 2 |
| 8 | 26416-77051 | Дверь | 1 |
| 9 | 26416-77061 | Дверь | 1 |
| 10 | 26416-77071 | Корпус | 1 |
| 11 | 26416-77081 | Корпус, отопитель | 1 |
| 12 | 26816-77711 | Винт | 13 |
| 13 | 26416-77091 | Радиатор блок | 1 |
| 14 | 26416-77101 | Трубка | 1 |
| 15 | 26416-77111 | Шланг | 3 |
| 16 | 26416-77121 | Зажим, шланг | 6 |
| 17 | 26416-77131 | Клапан | 1 |
| 18 | 26816-77471 | Трубка | 1 |
| 19 | 26816-77661 | Хомут | 1 |
| 20 | 26416-77141 | Провод | 1 |
| 21 | 26416-77151 | Трубка | 1 |
| 22 | 26416-77161 | Рычаг, управление | 1 |
| 23 | 26816-77731 | Винт и шайба | 3 |
| 24 | 26816-77411 | Рычаг, управление | 1 |
| 25 | 26816-77431 | Рычаг, управление | 1 |
| 26 | 26816-77641 | Втулка | 2 |
| 27 | 26416-77171 | Вал | 1 |
| 28 | 26816-77631 | Хомут | 2 |
| 29 | 26816-77451 | Вал | 1 |
| 30 | 26416-77181 | Гидромотор, серво | 1 |
| 31 | 26816-77621 | Втулка | 1 |
| 32 | 26816-77761 | Винт | 6 |
| 33 | 26416-77191 | Манжета | 1 |
| 34 | 26816-77541 | Уплотнительная втулка | 1 |
| 35 | 26816-77841 | Пластина | 1 |
| 36 | 26416-77201 | Трубка | 1 |
| 37 | 26816-77671 | Хомут | 3 |
| 38 | 26816-77811 | Зажим | 1 |
| 39 | 26816-77801 | Зажим | 2 |
| 40 | 26816-77721 | Винт и шайба | 3 |
| 41 | 26816-77491 | Кронштейн | 2 |
| 42 | 26816-77751 | Винт | 2 |
| 43 | 26416-77211 | Винт | 2 |
| 44 | 26416-77221 | Корпус, вентилятор | 1 |
| 45 | 26816-77781 | Манжета | 1 |
| 46 | 26416-77231 | Фланец | 1 |
| 47 | 26416-77241 | Винт | 8 |
| 48 | 26816-77371 | Манжета | 1 |
| 49 | 26416-77251 | Гидромотор и вентилятор | 1 |
| 50 | 26416-77261 | Кронштейн | 1 |
| 51 | 26416-77271 | Болт с шайбой | 3 |
| 52 | 26816-77761 | Винт | 3 |
| 53 | 26416-77281 | Ресистор, вентилятор | 1 |
| 54 | 26816-77741 | Винт | 2 |
| 55 | 26816-77581 | Трубка | 1 |
| 56 | 26816-77701 | Хомут | 1 |
| 57 | 26416-77291 | Корпус | 1 |
| 58 | 26416-77301 | Изолятор | 1 |
| 59 | 26416-77311 | Кронштейн | 2 |
| 60 | 26416-77321 | Кронштейн | 1 |
| 61 | 26816-77761 | Винт | 12 |
| 62 | 26816-77761 | Винт | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
