Кондиционер (2/2) — HITACHI LX110-7

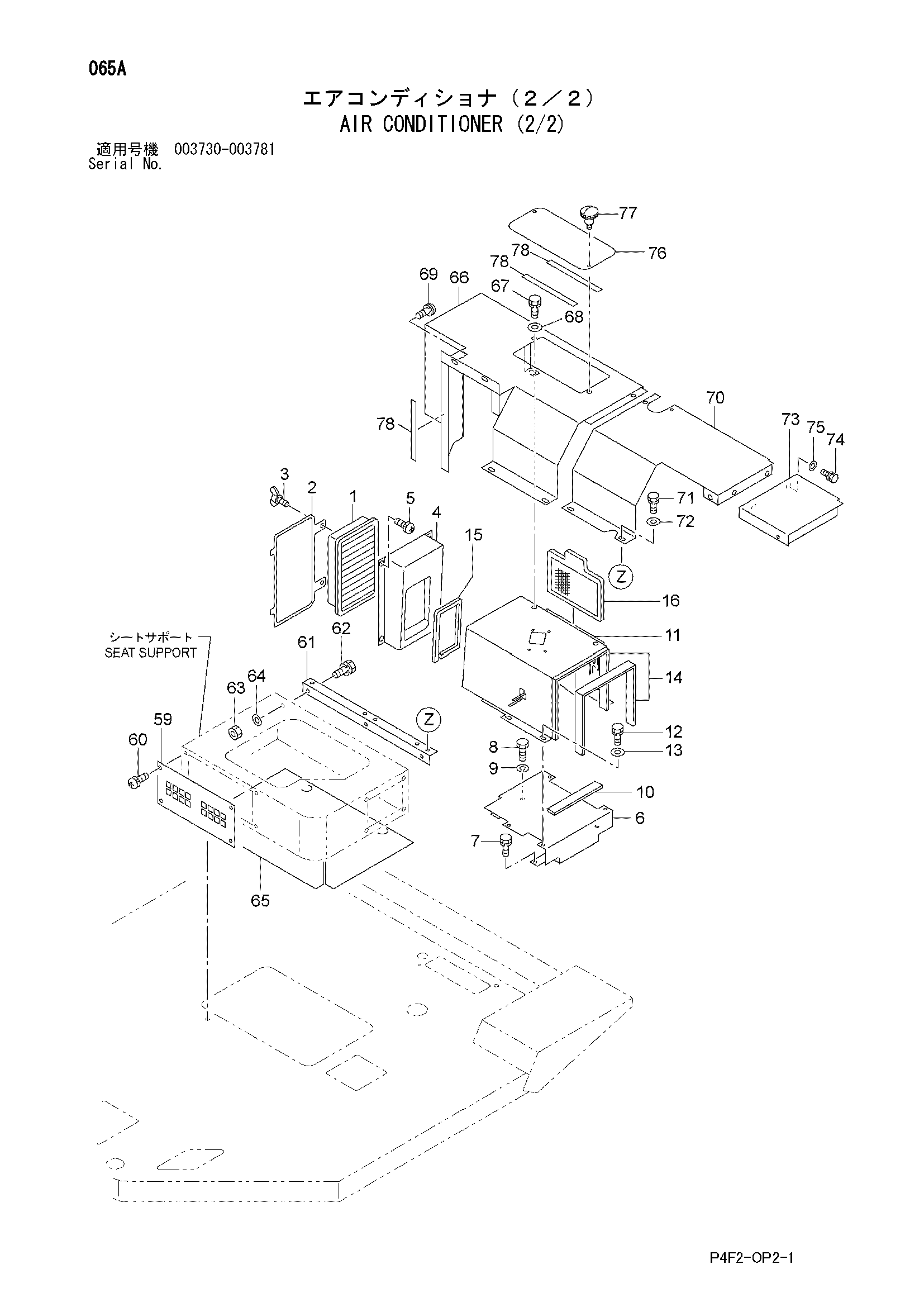

Заводская схема «Кондиционер (2/2)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 29189-42031 | Фильтр | 1 |
| 2 | 26566-75551 | Ограничитель | 1 |
| 3 | 26907-52401 | Болт винг | 2 |
| 4 | 56190-74341 | Воздуховод | 1 |
| 5 | 01033-06016 | Винт | 4 |
| 6 | 26196-73091 | Кронштейн | 1 |
| 7 | 01183-08020 | Болт и шайба | 2 |
| 8 | 01110-12020 | Болт | 1 |
| 9 | 02010-00012 | Стопорная шайба | 1 |
| 10 | 26426-73611 | Спонге | 1 |
| 11 | 26196-73101 | Короб фильтр | 1 |
| 12 | 01183-08020 | Болт и шайба | 4 |
| 13 | 02000-00008 | Шайба | 4 |
| 14 | 26426-73621 | Спонге | 2 |
| 15 | 26426-73651 | Спонге | 1 |
| 16 | 26906-72461 | Фильтр | 1 |
| 59 | 26196-72001 | Пластина | 1 |
| 60 | 01033-06016 | Винт | 4 |
| 61 | 26426-73591 | Кронштейн | 1 |
| 62 | 01183-10020 | Болт и шайба | 3 |
| 63 | 01401-00010 | Гайка | 3 |
| 64 | 02000-00010 | Шайба | 3 |
| 65 | 26426-73821 | Коврик | 1 |
| 66 | 56190-74311 | Крышка | 1 |
| 67 | 01183-08016 | Болт и шайба | 4 |
| 68 | 02000-00008 | Шайба | 4 |
| 69 | 01033-08016 | Винт | 2 |
| 70 | 26196-73062 | Крышка | 1 |
| 71 | 01183-08016 | Болт и шайба | 3 |
| 72 | 02000-00008 | Шайба | 3 |
| 73 | 56190-74101 | Крышка | 1 |
| 74 | 01183-08016 | Болт и шайба | 3 |
| 75 | 02000-00008 | Шайба | 3 |
| 76 | 26196-73121 | Крышка | 1 |
| 77 | 26196-52481 | Кноб фастенер | 2 |
| 78 | 26066-42621 | Резиновая подушка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
