Двигатель крепление — HITACHI LX110-7

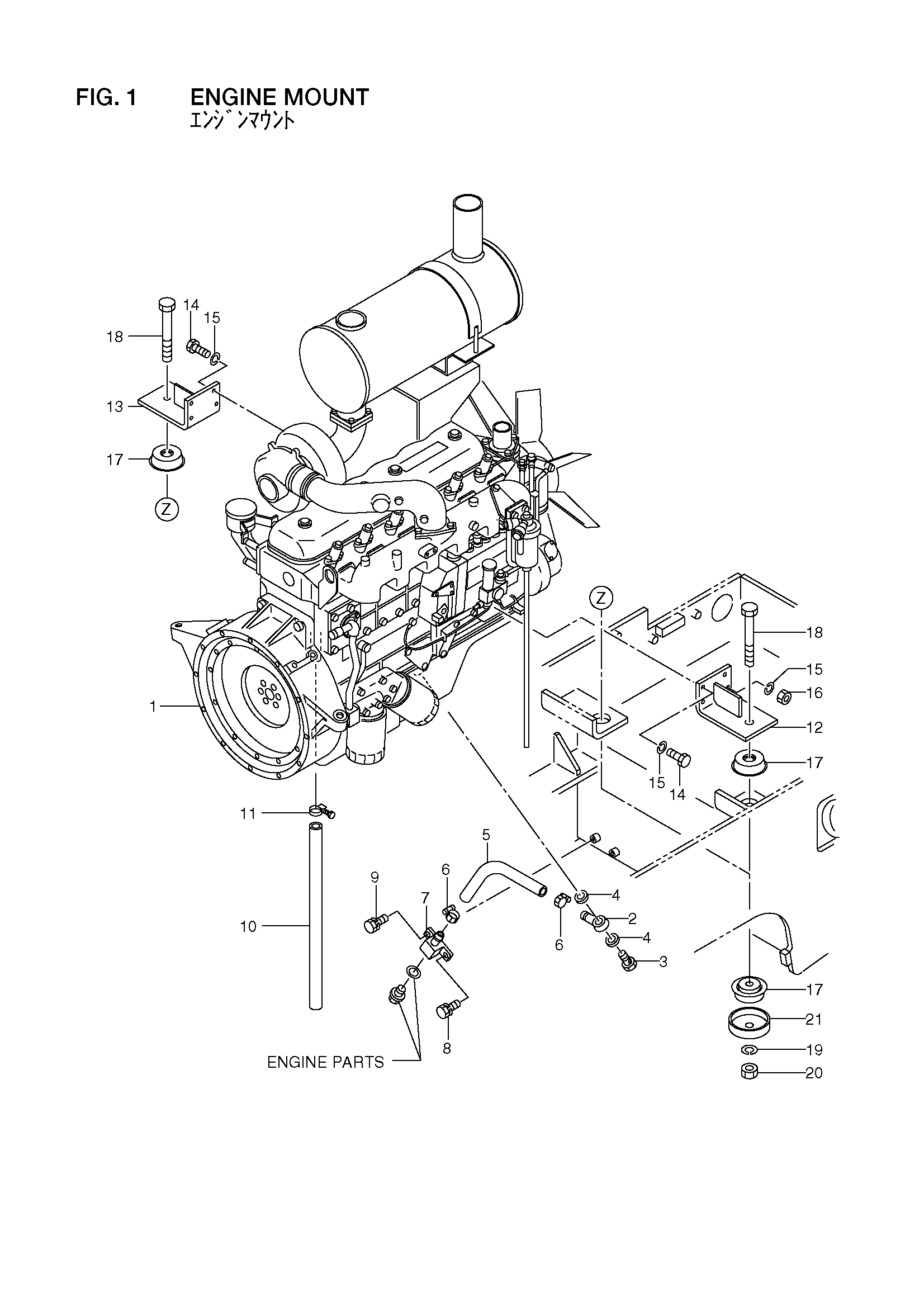

Заводская схема «Двигатель крепление» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26481-02051 | Двигатель | 1 |
| - | 26481-02052 | Двигатель | 1 |
| 2 | 26381-02071 | Соединение | 1 |
| 3 | 26381-02061 | Болт | 1 |
| 4 | 26381-02091 | Манжета | 2 |
| 5 | 26411-02011 | Шланг | 1 |
| 6 | 24067-62281 | Зажим | 2 |
| 7 | 26401-02081 | Адаптер | 1 |
| 8 | 01183-10020 | Болт с шайбой | 1 |
| 9 | 01183-10045 | Болт с шайбой | 1 |
| 10 | 26411-07001 | Шланг | 1 |
| 11 | 26411-07011 | Зажим | 1 |
| 12 | 26481-02011 | Кронштейн, LH | 1 |
| - | 26481-02012 | Кронштейн, LH | 1 |
| 13 | 26481-02041 | Кронштейн, RH | 1 |
| - | 26481-02042 | Кронштейн, RH | 1 |
| 14 | 01106-10030 | Болт | 7 |
| 15 | 02011-00010 | Шайба | 8 |
| 16 | 01400-10010 | Гайка | 1 |
| 17 | 26481-02031 | Резиновая прокладка | 4 |
| 18 | 01110-20120 | Болт | 2 |
| 19 | 02010-00020 | Шайба | 2 |
| 20 | 01401-00020 | Гайка | 2 |
| 21 | 26403-42041 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
