Гидравлический линия(всасывание) — HITACHI LX110-7

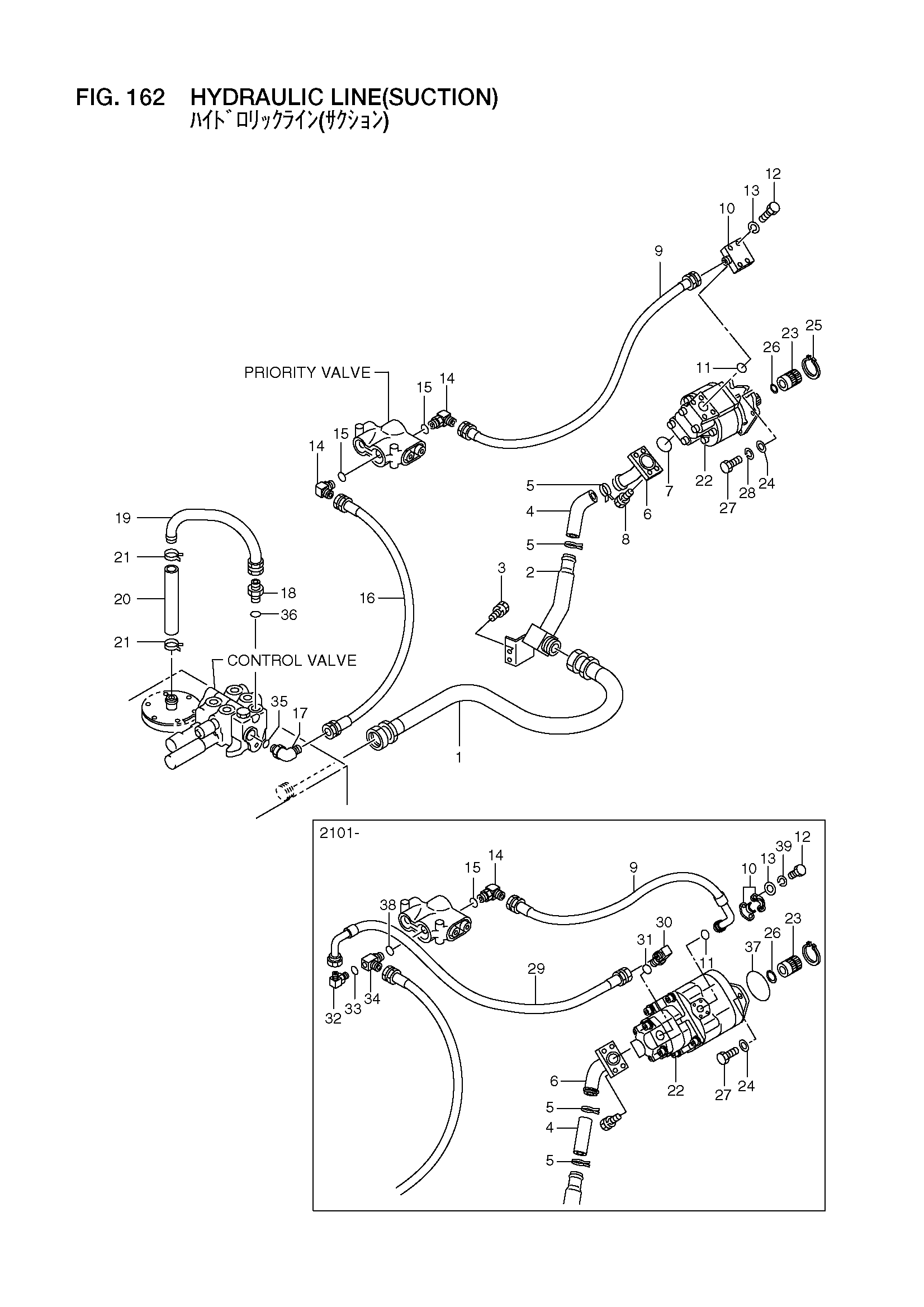

Заводская схема «Гидравлический линия(всасывание)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26417-62061 | Шланг | 1 |
| 2 | 26417-62071 | Адаптер | 1 |
| - | 26487-62031 | Трубка | 1 |
| 3 | 01183-12025 | Болт с шайбой | 2 |
| 4 | 04710-14013 | Шланг | 1 |
| - | 26487-62091 | Шланг | 1 |
| 5 | 04911-00054 | Зажим | 2 |
| - | 04911-00063 | Зажим | 2 |
| 6 | 26427-62031 | Трубка | 1 |
| - | 26487-62041 | Трубка | 1 |
| 7 | 26607-62651 | Уплотнительное кольцо | 1 |
| 8 | 01183-12035 | Болт с шайбой | 4 |
| 9 | 26427-62001 | Шланг | 1 |
| - | 26487-62071 | Шланг | 1 |
| 10 | 26447-62051 | Адаптер | 1 |
| - | 26607-62561 | Фланец | 2 |
| 11 | 26607-62641 | Уплотнительное кольцо | 1 |
| - | 26607-62621 | Уплотнительное кольцо | 1 |
| 12 | 01116-12050 | Болт | 4 |
| - | 01106-08040 | Болт | 4 |
| - | 01170-08030 | Болт | 4 |
| 13 | 02011-00012 | Шайба | 4 |
| - | 26487-62111 | Шайба | 4 |
| 14 | 26387-62541 | Угловой штуцер | 2 |
| - | 26487-62061 | Угловой штуцер | 1 |
| 15 | 26097-62631 | Уплотнительное кольцо | 2 |
| - | 26197-62181 | Уплотнительное кольцо | 1 |
| 16 | 26407-62111 | Шланг | 1 |
| 17 | 04150-20606 | Угловой штуцер | 1 |
| 18 | 04134-21010 | Ниппель | 1 |
| 19 | 26407-62061 | Трубка | 1 |
| 20 | 26407-62051 | Шланг | 1 |
| 21 | 04911-00044 | Зажим | 2 |
| - | 04911-00042 | Зажим | 2 |
| 22 | 26437-12012 | Основной насос | 1 |
| - | 26487-12001 | Основной насос | 1 |
| - | 26487-12002 | Основной насос | 1 |
| 23 | 26417-12001 | Втулка | 1 |
| - | 26487-12011 | Втулка | 1 |
| 24 | 190A3-02051 | Шайба | 2 |
| - | 26197-92291 | Шайба | 2 |
| 25 | 02100-00045 | Кольцо, стопорный | 1 |
| 26 | 02110-00028 | Кольцо, стопорный | 1 |
| - | 02110-00020 | Кольцо, стопорный | 1 |
| 27 | 01116-16045 | Болт | 2 |
| 27 | 01116-14040 | Болт | 2 |
| 28 | 02011-00016 | Шайба | 2 |
| 29 | 26487-62081 | Шланг | 1 |
| 30 | 21787-92181 | Угловой штуцер | 1 |
| 31 | 03320-00240 | Уплотнительное кольцо | 1 |
| 32 | 04150-20404 | Угловой штуцер | 1 |
| 33 | 03320-00180 | Уплотнительное кольцо | 1 |
| 34 | 26487-62101 | Тройник | 1 |
| 35 | 03320-00240 | Уплотнительное кольцо | 1 |
| 36 | 03320-00290 | Уплотнительное кольцо | 1 |
| 37 | 205N7-12011 | Уплотнительное кольцо | 1 |
| 38 | 26197-62181 | Уплотнительное кольцо | 1 |
| 39 | 02011-00008 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
