Ступень и задний крыло — HITACHI LX110-7

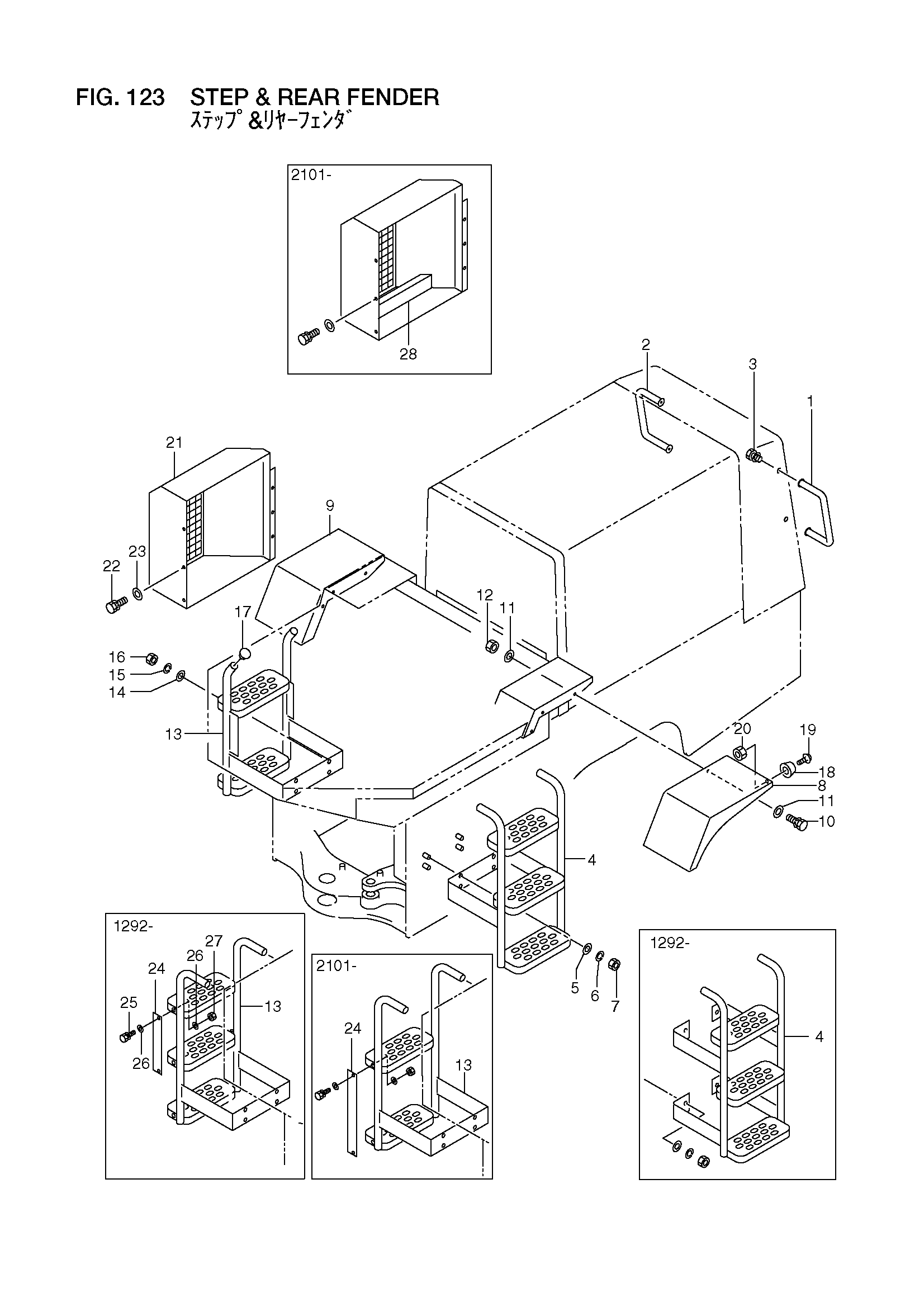

Заводская схема «Ступень и задний крыло» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26416-52061 | Поручень | 1 |
| 2 | 26416-52061 | Поручень | 1 |
| 3 | 01183-12020 | Болт с шайбой | 4 |
| 4 | 26486-52001 | Ступень | 1 |
| - | 26196-52051 | Ступень | 1 |
| - | 26196-52641 | Ступень | 1 |
| 5 | 02000-00014 | Шайба | 4 |
| 6 | 02010-00012 | Шайба | 4 |
| 7 | 01401-00012 | Гайка | 4 |
| 8 | 26486-42041 | Крыло | 1 |
| - | 26196-42171 | Крыло | 1 |
| - | 26196-42381 | Крыло | 1 |
| 9 | 26486-42051 | Крыло | 1 |
| - | 26196-42181 | Крыло | 1 |
| - | 26196-42391 | Крыло | 1 |
| 10 | 01183-12030 | Болт с шайбой | 6 |
| 11 | 26096-42351 | Шайба | 12 |
| 12 | 01401-00012 | Гайка | 6 |
| 13 | 26486-52011 | Ступень | 1 |
| - | 26196-52501 | Ступень | 1 |
| - | 26196-52631 | Ступень | 1 |
| 14 | 02000-00014 | Шайба | 4 |
| 15 | 02010-00012 | Шайба | 4 |
| 16 | 01400-00012 | Гайка | 4 |
| - | 01401-00012 | Гайка | 4 |
| 17 | 26754-12241 | Пробка | 2 |
| 18 | 26096-42411 | Амортизатор, резиновый | 2 |
| 19 | 01030-05020 | Винт | 2 |
| 20 | 01401-00005 | Гайка | 2 |
| 21 | 26416-72261 | Крышка | 1 |
| - | 26416-72262 | Крышка | 1 |
| 22 | 01183-10025 | Болт с шайбой | 6 |
| 23 | 02000-00010 | Шайба | 6 |
| 24 | 26196-72271 | Пластина | 2 |
| - | 26196-73171 | Пластина | 2 |
| 25 | 01183-08016 | Болт с шайбой | 4 |
| 26 | 02000-00008 | Шайба | 8 |
| 27 | 01400-00008 | Гайка | 4 |
| 28 | 26196-73911 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
