Тормозной клапан — HITACHI LX110-7

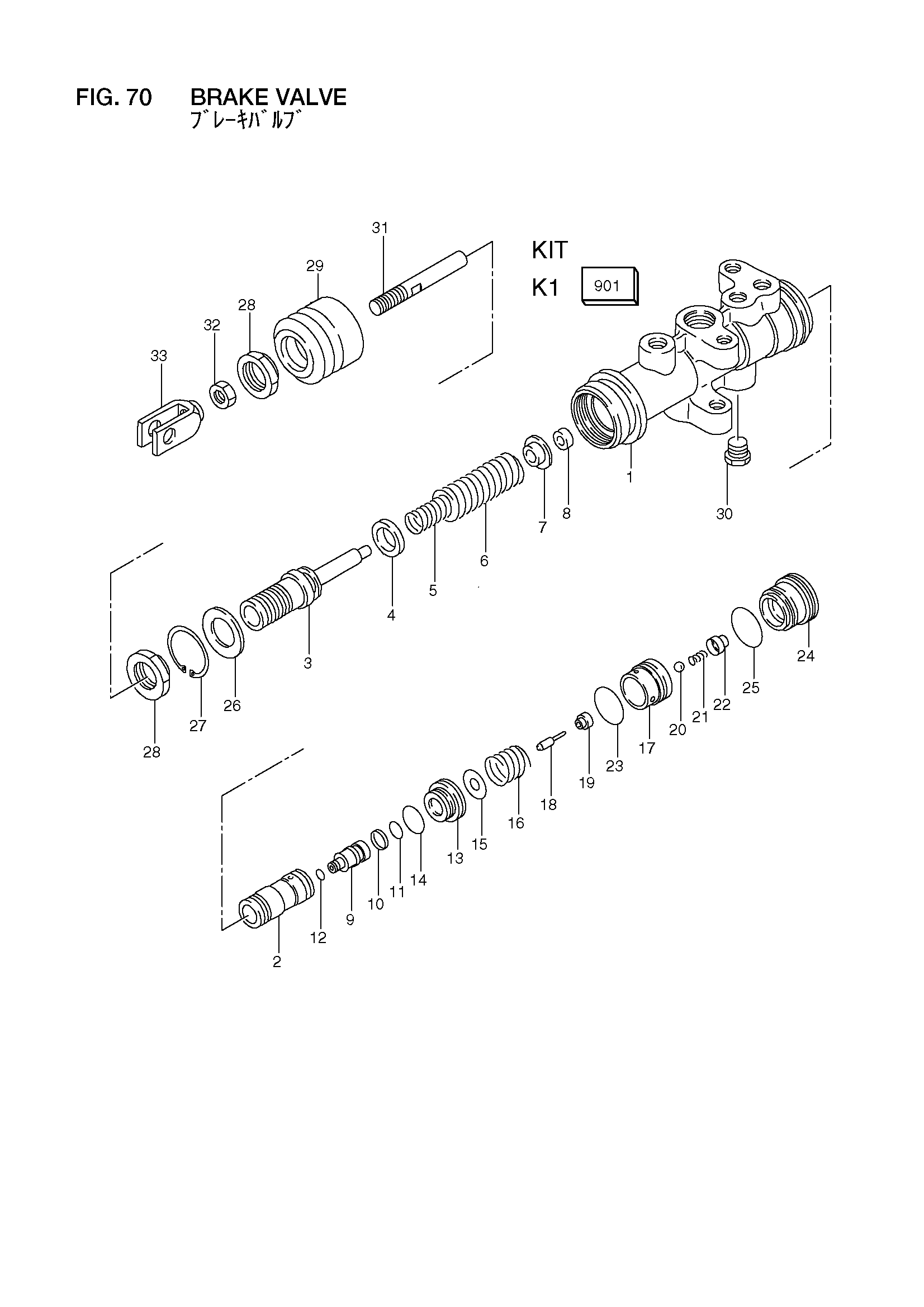

Заводская схема «Тормозной клапан» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26405-42191 | Тормозной клапан в сборе | 1 |
| 901 | 26385-47011 | Комплект, репаир | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Золотник | 1 |
| 3 | NO PART NO. | Поршень | 1 |
| 4 | NO PART NO. | Чашка | 1 |
| 5 | NO PART NO. | Пружина | 1 |
| 6 | NO PART NO. | Пружина | 1 |
| 7 | NO PART NO. | Фиксатор | 1 |
| 8 | NO PART NO. | Направляющая, поршень | 1 |
| 9 | 26405-47021 | Поршень | 1 |
| 10 | 26405-47031 | Кольцо, задний UP | 1 |
| 11 | 26405-47041 | Уплотнительное кольцо | 1 |
| 12 | 26385-47071 | Уплотнительное кольцо | 1 |
| 13 | 26405-47051 | Направляющая | 1 |
| 14 | 26385-47091 | Уплотнительное кольцо | 1 |
| 15 | 26405-47061 | Фиксатор | 1 |
| 16 | 26385-47111 | Пружина | 1 |
| A2 | 26405-47071 | Клапан в сборе | 1 |
| 17 | NO PART NO. | Сиденье | 1 |
| 18 | NO PART NO. | Шток | 1 |
| 19 | NO PART NO. | Направляющая | 1 |
| 20 | NO PART NO. | Шарик | 1 |
| 21 | NO PART NO. | Пружина | 1 |
| 22 | NO PART NO. | Фиксатор | 1 |
| 23 | NO PART NO. | Уплотнительное кольцо | 1 |
| 24 | 26405-47081 | Пробка | 1 |
| 25 | 26385-47131 | Уплотнительное кольцо | 1 |
| 26 | 26385-47141 | Шайба | 1 |
| 27 | 26385-47151 | Кольцо, стопорный | 1 |
| 28 | 26385-47161 | Гайка | 2 |
| 29 | 26385-47171 | Защитный чехол | 1 |
| 30 | 26385-47181 | Пробка | 1 |
| A3 | 26385-47031 | Шток в сборе | 1 |
| 31 | NO PART NO. | Пусхрод | 1 |
| 32 | NO PART NO. | Гайка | 1 |
| 33 | NO PART NO. | Клевис | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
