Проводка(задний рама)(2101-) — HITACHI LX110-7

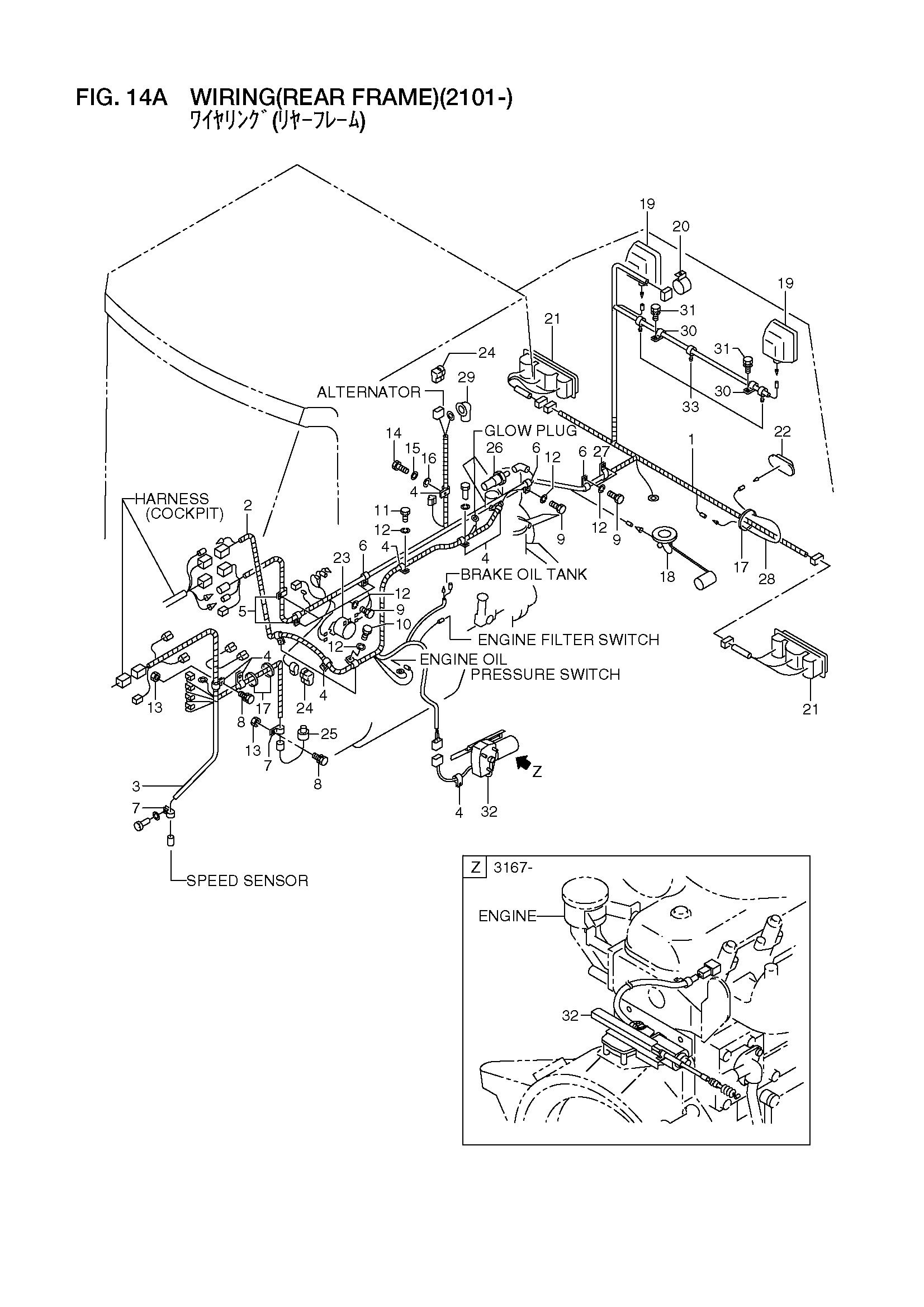

Заводская схема «Проводка(задний рама)(2101-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26482-42231 | Провод жгут проводов, боковой | 1 |
| - | 26482-42321 | Провод жгут проводов, боковой | 1 |
| - | 26482-42322 | Провод жгут проводов, боковой | 1 |
| 2 | 26482-42251 | Провод жгут проводов, двигатель | 1 |
| - | 26482-42252 | Провод жгут проводов, двигатель | 1 |
| 3 | 26482-42241 | Провод жгут проводов, T/M | 1 |
| 4 | 26602-42071 | Зажим | 10 |
| 5 | 26602-42101 | Зажим | 2 |
| 6 | 26602-42181 | Зажим | 3 |
| 7 | 26602-42951 | Зажим | 2 |
| 8 | 01183-10020 | Болт с шайбой | 2 |
| 9 | 01110-10016 | Болт | 6 |
| 10 | 01100-10020 | Болт | 1 |
| 11 | 01110-10020 | Болт | 1 |
| 12 | 02010-00010 | Шайба | 8 |
| 13 | 01401-00010 | Гайка | 2 |
| 14 | 01100-05016 | Болт | 1 |
| 15 | 02000-00006 | Шайба | 1 |
| 16 | 02000-00008 | Шайба | 1 |
| 17 | 04913-11200 | Лента | 3 |
| 18 | 26382-42021 | Топливный сендинг блок | 1 |
| 19 | 26382-42241 | Воркинг фонарь | 2 |
| 20 | 26752-42721 | Задний буззер | 1 |
| 21 | 26402-42101 | Комбинированный фонарь, LH | 1 |
| - | 26402-42102 | Комбинированный фонарь, LH | 1 |
| - | 26402-42111 | Комбинированный фонарь, RH | 1 |
| - | 26402-42112 | Комбинированный фонарь, RH | 1 |
| 22 | 26602-40571 | Ликенке фонарь | 1 |
| 23 | 26401-07031 | Аккумулятор реле | 1 |
| 24 | 21152-42091 | Диод | 2 |
| 25 | 26402-42251 | Давление выключатель, стояночный | 1 |
| 26 | 21942-42161 | Сендинг блок, E/G водяной темп. | 1 |
| 27 | 26602-42941 | Зажим | 1 |
| 28 | 26382-42591 | Провод жгут проводов, ликенке фонарь | 1 |
| 29 | 26401-07011 | Колпачок | 1 |
| 30 | 26602-42021 | Зажим | 2 |
| 31 | 01183-08020 | Болт с шайбой | 2 |
| 32 | 26481-07001 | Ограничитель гидромотор | 1 |
| - | 26552-42121 | Ограничитель гидромотор | 1 |
| 33 | 26192-42361 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
