Тормоз линия(разрезной кйлиндер-фронт мост) — HITACHI LX110-7

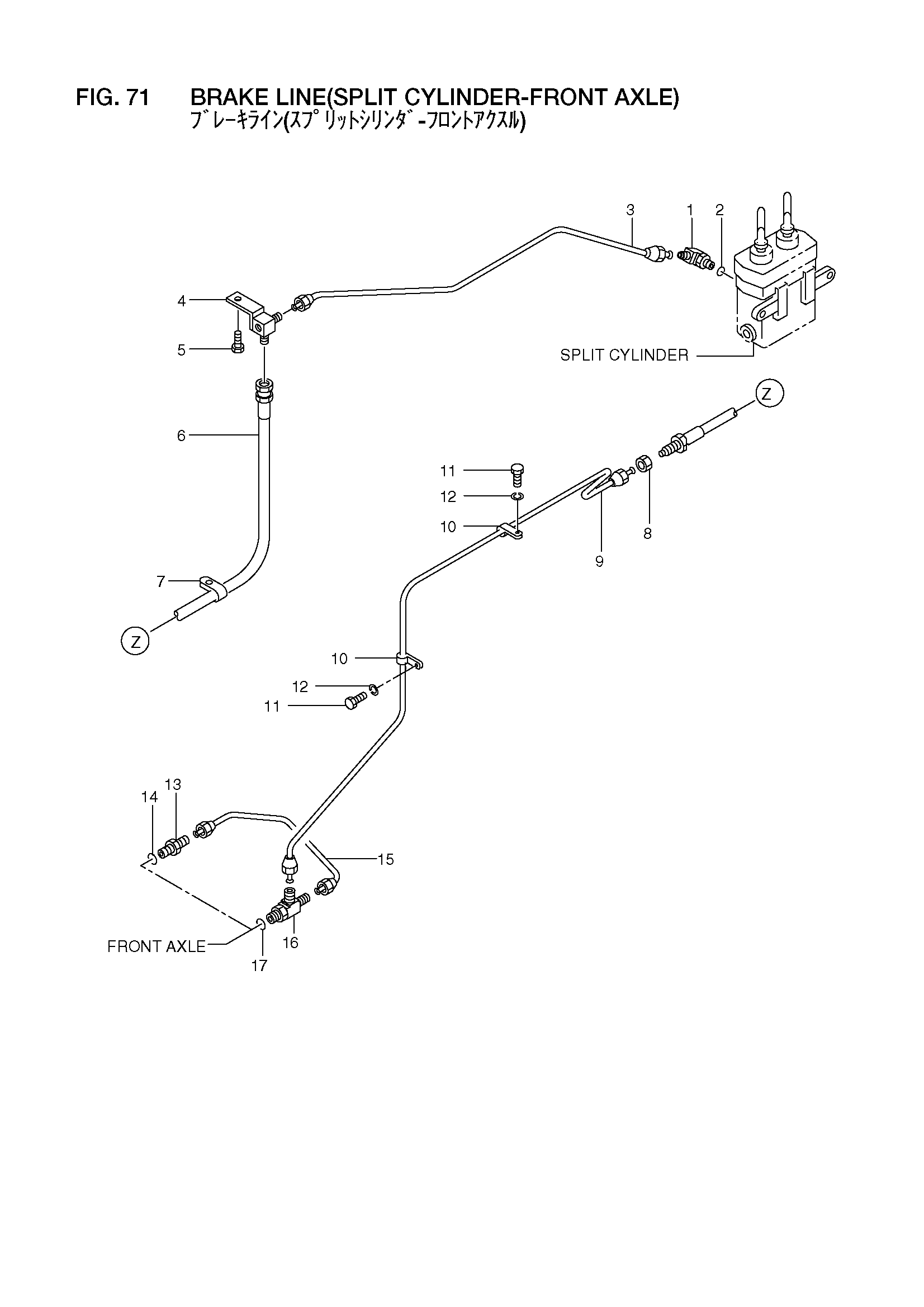

Заводская схема «Тормоз линия(разрезной кйлиндер-фронт мост)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26385-42951 | Угловой штуцер | 1 |
| 2 | 03320-00110 | Уплотнительное кольцо | 1 |
| 3 | 26405-42251 | Трубка | 1 |
| 4 | 26385-42931 | Тройник | 1 |
| 5 | 01183-10025 | Болт с шайбой | 1 |
| 6 | 26405-42311 | Шланг | 1 |
| 7 | 26602-42071 | Зажим | 1 |
| 8 | 26325-42251 | Гайка | 1 |
| 9 | 26425-42042 | Трубка | 1 |
| 10 | 26602-42021 | Зажим | 2 |
| 11 | 01110-10016 | Болт | 2 |
| 12 | 02010-00010 | Шайба | 2 |
| 13 | 26385-42021 | Ниппель | 1 |
| 14 | 03320-00110 | Уплотнительное кольцо | 1 |
| 15 | 26425-42051 | Трубка | 1 |
| A1 | 26405-42421 | Тройник | 1 |
| 16 | NO PART NO. | Тройник | 1 |
| 17 | 03320-00110 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
