Логгер(TL047) — HITACHI LX110-7

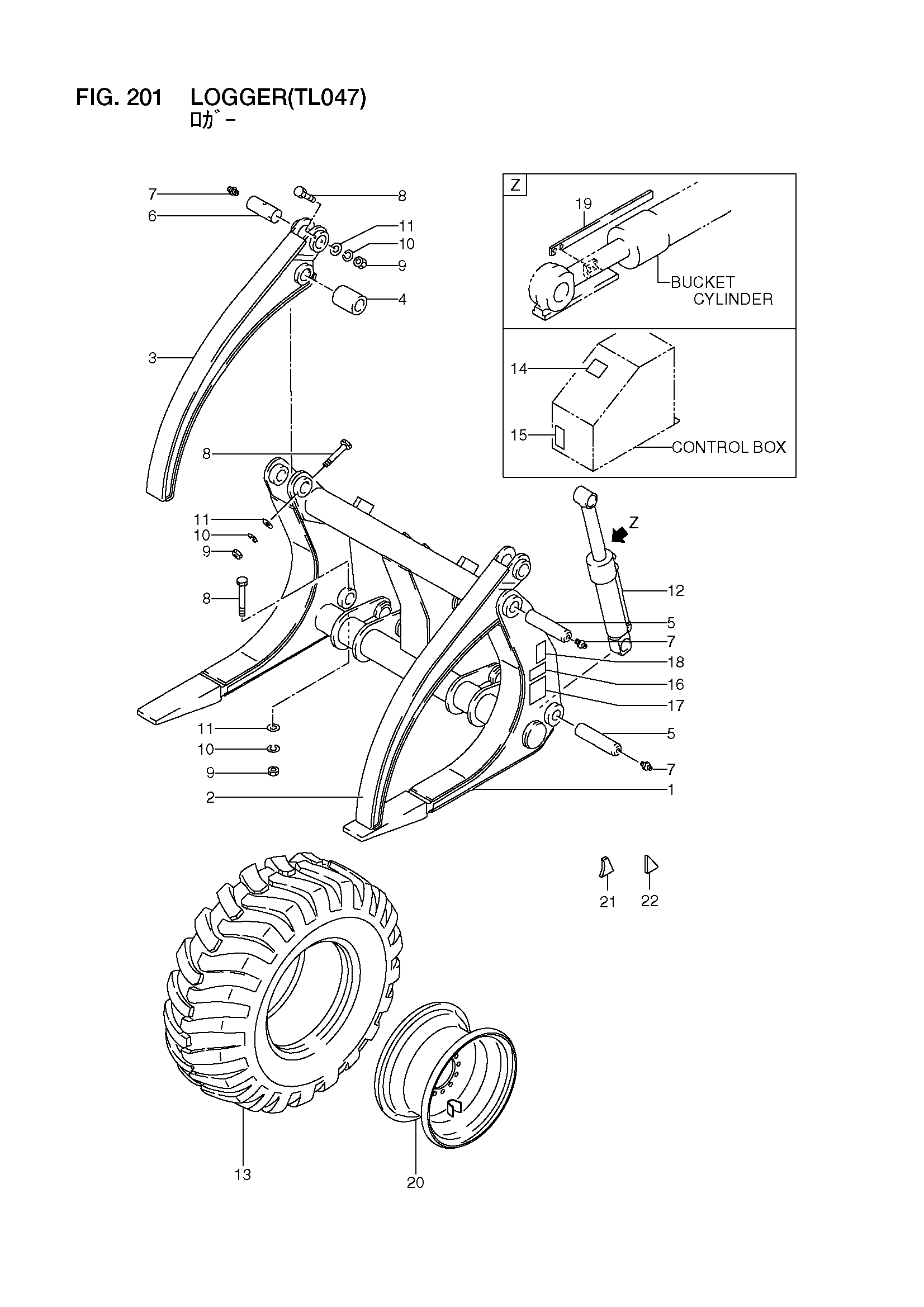

Заводская схема «Логгер(TL047)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56440-54681 | Логгер в сборе | 1 |
| 1 | 56440-54691 | Водило, вилка | 1 |
| 2 | 56440-54811 | Хомут, LH | 1 |
| 3 | 56440-54821 | Хомут, RH | 1 |
| 4 | 26388-72241 | Втулка | 2 |
| 5 | 56440-54621 | Палец | 4 |
| 6 | 56430-52451 | Палец | 2 |
| 7 | 04901-00100 | Штуцер, смазка | 6 |
| 8 | 01116-12140 | Болт | 6 |
| 9 | 01401-10012 | Гайка | 6 |
| 10 | 02010-00012 | Шайба | 6 |
| 11 | 02000-00012 | Шайба | 6 |
| 12 | 56380-56271 | Хомут гидроцилиндр | 2 |
| 13 | 26424-42011 | Шина | 4 |
| 14 | 56380-60111 | Наклейка | 1 |
| 15 | 26409-12111 | Наклейка, рычаг блокировка | 1 |
| 16 | 56400-52011 | Наклейка | 1 |
| 17 | 56400-52021 | Наклейка | 1 |
| 18 | 290A9-13001 | Наклейка | 1 |
| 19 | 56420-50731 | Штанга, левелер | 1 |
| 20 | 26424-42001 | Колесо, дисковый | 4 |
| 21 | 56420-52281 | Ограничитель | 2 |
| 22 | 56420-52241 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
