Фонарь кронштейн и передний крыло — HITACHI LX110-7

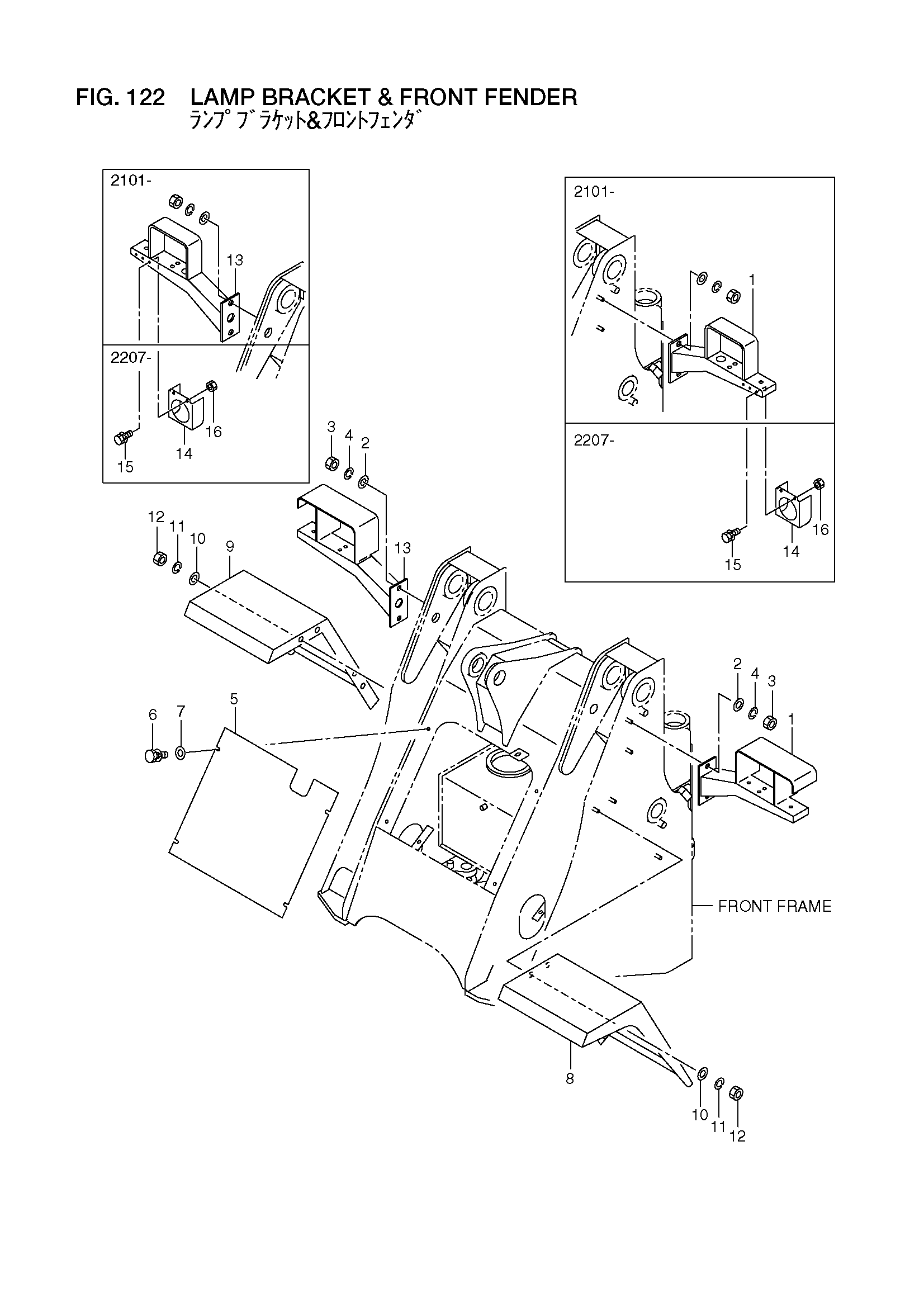

Заводская схема «Фонарь кронштейн и передний крыло» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26482-42001 | Кронштейн | 1 |
| - | 26482-42271 | Кронштейн | 1 |
| - | 26482-42272 | Кронштейн | 1 |
| 2 | 26096-42351 | Шайба | 4 |
| 3 | 01401-00012 | Гайка | 4 |
| 4 | 02010-00012 | Шайба | 4 |
| 5 | 26416-42082 | Крышка | 1 |
| 6 | 01183-10020 | Болт с шайбой | 4 |
| 7 | 26091-12081 | Шайба | 4 |
| 8 | 26486-42021 | Крыло | 1 |
| 9 | 26486-42031 | Крыло | 1 |
| 10 | 26096-42351 | Шайба | 6 |
| 11 | 02010-00012 | Шайба | 6 |
| 12 | 01401-00012 | Гайка | 6 |
| 13 | 26482-42011 | Кронштейн | 1 |
| - | 26482-42271 | Кронштейн | 1 |
| - | 26482-42272 | Кронштейн | 1 |
| 14 | 26482-42311 | Крышка | 2 |
| - | 26482-42312 | Крышка | 2 |
| 15 | 01183-08020 | Болт с шайбой | 4 |
| 16 | 01400-00008 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
