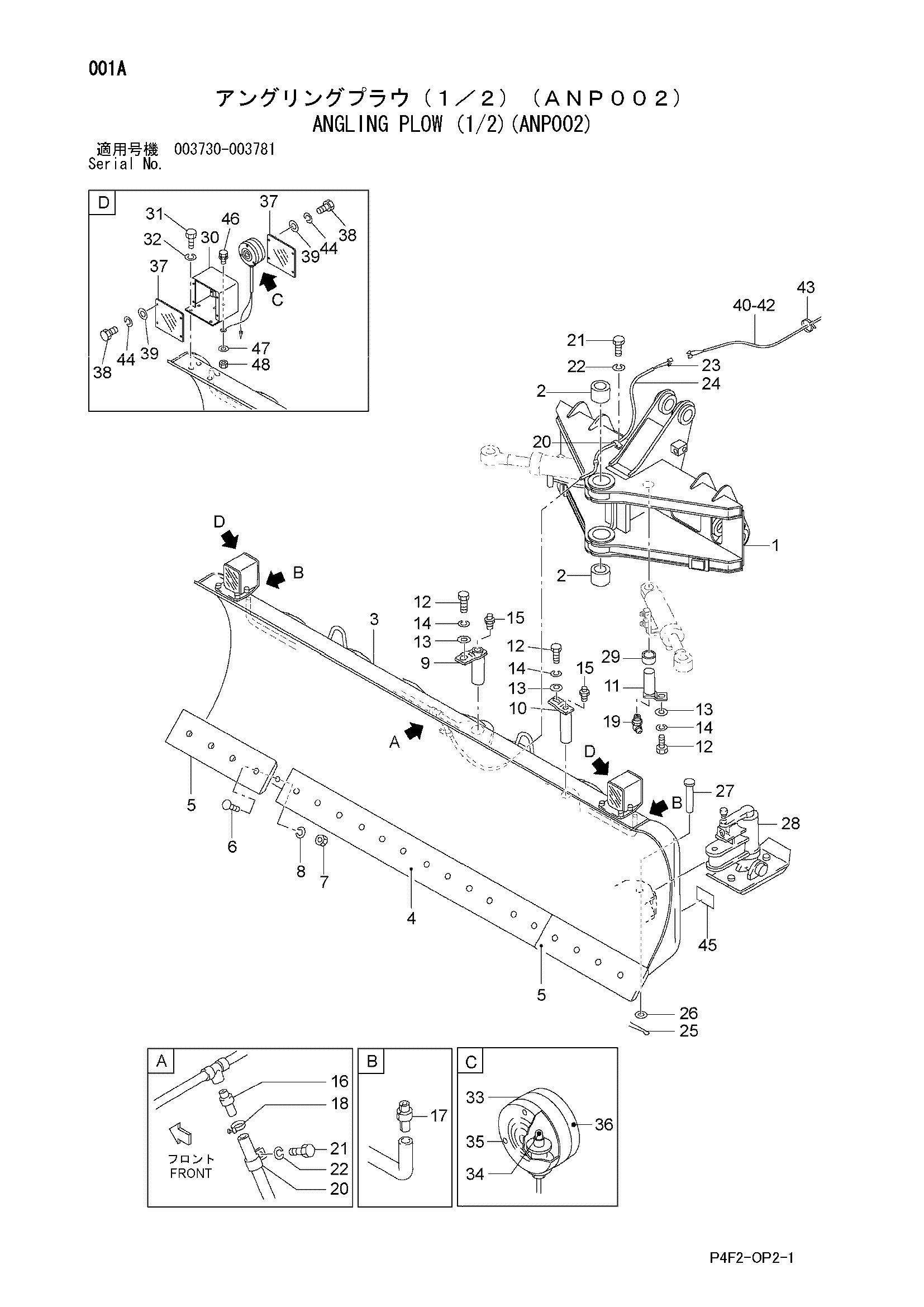

Поворотный плуг (1/2)(ANP002) — HITACHI LX110-7

Заводская схема «Поворотный плуг (1/2)(ANP002)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	56480-52062	Поворотный плуг в сборе	1
1	56480-52851	Водило	1
2	56190-71241	Втулка	2
3	56443-01012	Отвал	1
4	58491-62061	Куттинг-едге	1
5	56480-52011	Куттинг-едге	2
6	56383-02131	Болт	22
7	56383-02201	Гайка	22
8	26123-30221	Блокировка шайба	22
9	56383-01081	Палец	2
10	56383-01071	Палец	2
11	56383-01061	Палец	2
12	01116-12025	Болт	6
13	26096-42351	Шайба	6
14	02010-00012	Шайба	6
15	04901-00100	Пресс-маслёнка	4
16	56383-02311	Резиновая прокладка	1
17	56383-02321	Резиновая прокладка	2
18	04911-00014	Зажим	1
19	04901-00190	Пресс-маслёнка	2
20	26312-42391	Зажим	3
21	01110-10016	Болт	3
22	02010-00010	Блокировка шайба	3
23	58491-65961	Проводка	1
24	58491-64901	Шланг защита	1
25	02200-08050	Палец коттер	2
26	02000-00030	Шайба	2
27	56311-65901	Палец	2
28	56383-01021	Башмак в сборе	2
29	25389-12831	Втулка	2
30	56190-78011	Защитный кожух	2
31	01110-10025	Болт	8
32	02010-00010	Блокировка шайба	8
33	56190-78001	Клеаранке фонарь	2
34	56190-78031	Лампа (24V 6W)	1
35	56190-78051	Ленс (передний)	1
36	56190-78041	Ленс (задний)	1
37	56190-78021	Крышка	4
38	01100-08020	Болт	16
39	02000-00008	Шайба	16
40	56501-62982	Трос	1
41	22622-42661	Клемма	1
42	22622-42501	Клемма	1
43	04913-10200	Инсулокк	5
44	02010-00008	Шайба	16
45	09300-00502	Информационная табличка	1
46	01183-04030	Болт и шайба	2
47	02000-00004	Шайба	2
48	01400-00004	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
