Капот и решётка(3181-) — HITACHI LX110-7

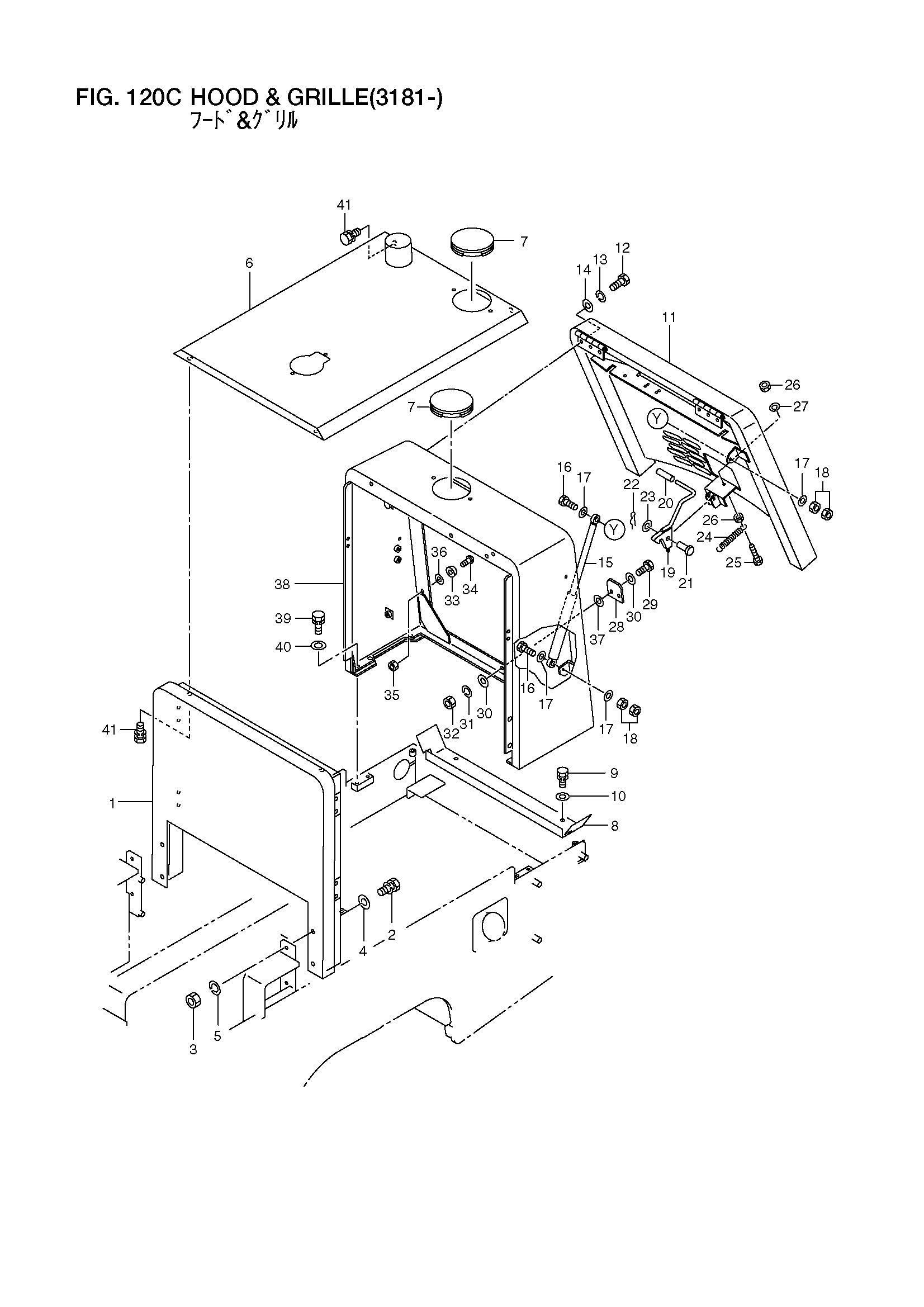

Заводская схема «Капот и решётка(3181-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26486-42241 | Опора, капот | 1 |
| 2 | 01116-12045 | Болт | 4 |
| 3 | 01401-10012 | Гайка | 4 |
| 4 | 26063-02111 | Шайба | 4 |
| 5 | 02011-00012 | Шайба | 4 |
| 6 | 26486-42211 | Капот | 1 |
| 7 | 26196-42271 | Колпачок, резиновый | 2 |
| 8 | 26416-42231 | Пластина | 1 |
| 9 | 01183-10020 | Болт с шайбой | 4 |
| 10 | 02000-00010 | Шайба | 4 |
| 11 | 26486-42342 | Решётка | 1 |
| 12 | 01110-10030 | Болт | 6 |
| 13 | 02010-00010 | Шайба | 6 |
| 14 | 02000-00010 | Шайба | 6 |
| 15 | 535C2-60401 | Пружина, GAS | 1 |
| 16 | 01106-08030 | Болт | 2 |
| 17 | 02000-00008 | Шайба | 4 |
| 18 | 01400-10008 | Гайка | 4 |
| 19 | 26796-43171 | Ограничитель | 1 |
| 20 | 26387-42231 | Рукоятка | 1 |
| 21 | 02262-10035 | Палец, клевис | 1 |
| 22 | 26067-42091 | Палец, стопорный | 1 |
| 23 | 02000-00010 | Шайба | 1 |
| 24 | 26604-13251 | Пружина | 1 |
| 25 | 01120-06060 | Болт | 1 |
| 26 | 01400-00006 | Гайка | 2 |
| 27 | 02010-00006 | Шайба | 1 |
| 28 | 26806-42561 | Ограничитель | 1 |
| 29 | 01110-10030 | Болт с шайбой | 2 |
| 30 | 02000-00010 | Шайба | 4 |
| 31 | 02010-00010 | Шайба | 2 |
| 32 | 01401-00010 | Гайка | 2 |
| 33 | 26506-52111 | Амортизатор, резиновый | 2 |
| 34 | 01030-05020 | Винт | 2 |
| 35 | 01400-00005 | Гайка | 2 |
| 36 | 26606-52721 | Шайба | 0 |
| 37 | 02000-00010 | Шайба | 0 |
| 38 | 26486-42352 | Опора, решётка | 1 |
| 39 | 01183-12030 | Болт с шайбой | 6 |
| 40 | 26096-42351 | Шайба | 6 |
| 41 | 01220-12025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
