037: Турбокомпрессор — HITACHI LX110-7

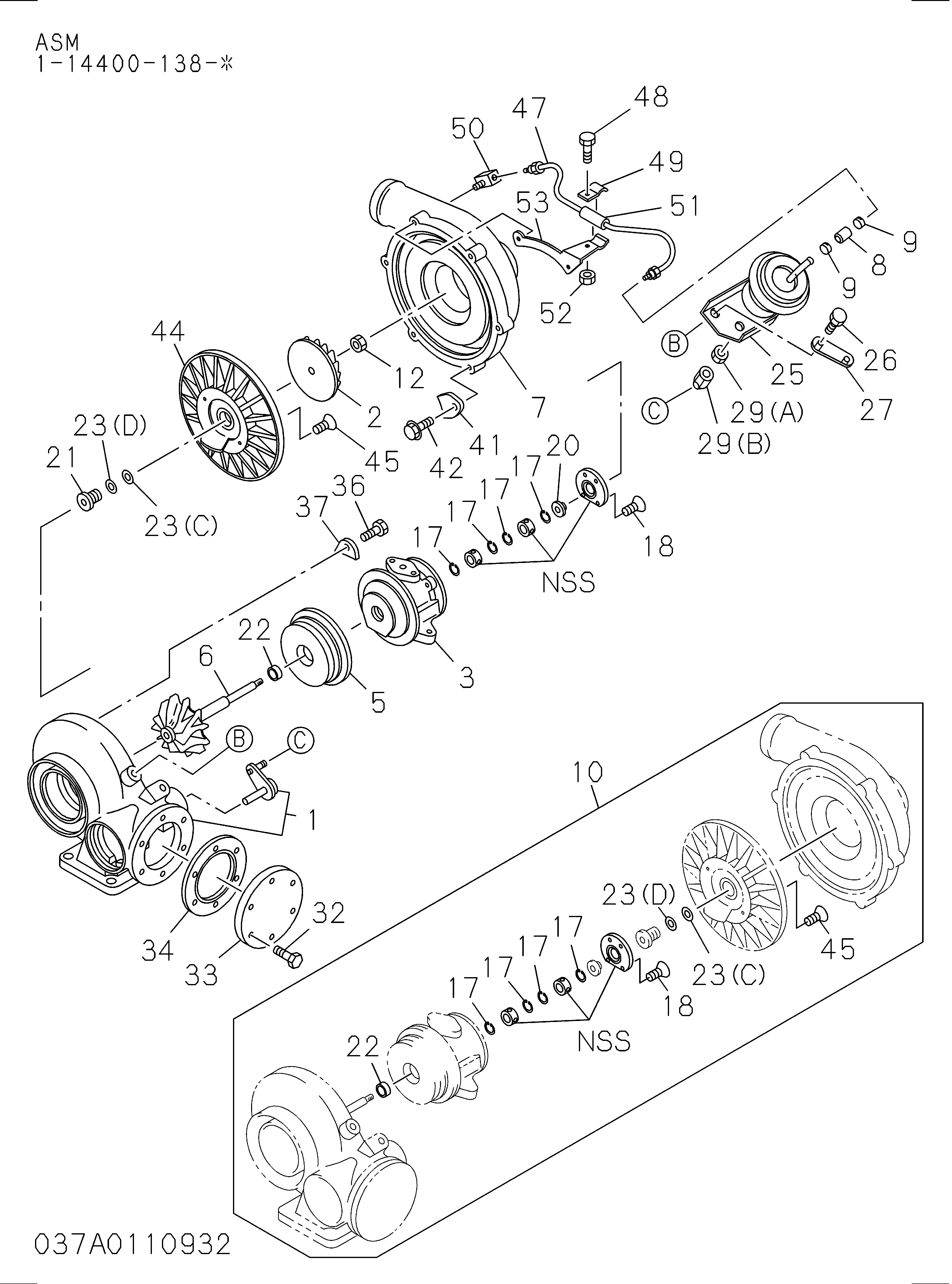

Заводская схема «037: Турбокомпрессор» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1144141270 | Корпус турбине, турбокомпрессор | 1 |
| 002 | 1144510570 | Импеллер турбокомпрессор | 1 |
| 003 | 1144140940 | Корпус подшипник, турбокомпрессор | 1 |
| 005 | 1144210240 | Защита подогрев, турбокомпрессор | 1 |
| 006 | 1144500790 | Вал турбине, турбокомпрессор | 1 |
| 007 | 1144140930 | Корпус вентилятор, турбокомпрессор | 1 |
| 010 | 1144530830 | Репаир комплект турбокомпрессор | 1 |
| 012 | 1094000410 | Гайка LK, турбине вал TO импеллер, TC | 1 |
| 017 | 1144550420 | Кольцо джоурнал подшипник, турбокомпрессор | 3 |
| 018 | 1091000330 | Винт упорный подшипник, турбокомпрессор | 3 |
| 020 | 1144530840 | Втулка упорный, турбокомпрессор | 1 |
| 021 | 1144550410 | Тхровер масляный, турбокомпрессор | 1 |
| 022 | 1144530860 | Кольцо уплотнение, турбине боковой, турбокомпрессор | 1 |
| 023(B) | 1144530850 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 036 | 1091000340 | Болт LK пластина, турбине корпус, турбокомпрессор | 4 |
| 041 | 1144210200 | Пластина LK, вентилятор корпус, турбокомпрессор | 6 |
| 042 | 1143790880 | Болт LK пластина, вентилятор корпус, турбокомпрессор | 6 |
| 044 | 1144250290 | Пластина уплотнение, турбокомпрессор | 1 |
| 045 | 1091000320 | Винт уплотнение пластина, турбокомпрессор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
