Кабина (электрический)(SCB002) — HITACHI LX110-7

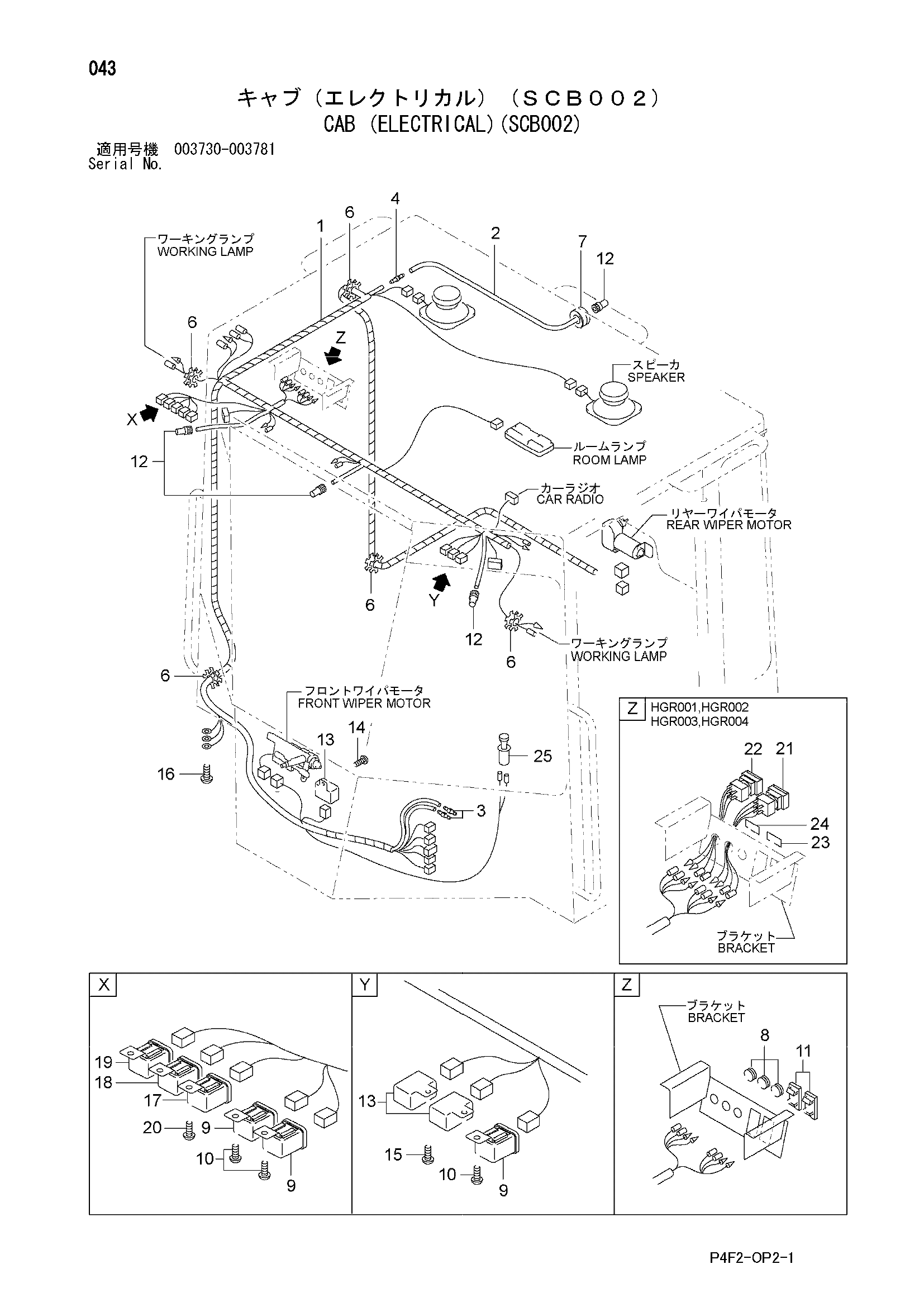

Заводская схема «Кабина (электрический)(SCB002)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56190-73472 | Провод жгут проводов | 1 |
| 2 | 04720-04300 | Шланг | 1 |
| 3 | 26426-78161 | Соединение | 2 |
| 4 | 26816-73301 | Обратный клапан | 1 |
| 5 | 54067-22061 | Уплотнительная втулка | 1 |
| 6 | 54067-22071 | Громмет фрее | 5 |
| 7 | 21471-24091 | Уплотнительная втулка | 1 |
| 8 | 21471-23011 | Громмет (SCB002) | 3 |
| 8 | 21471-23011 | Уплотнительная втулка | 2 |
| 8 | 21471-23011 | Громмет (HGR001) | 1 |
| 9 | 26402-42191 | Реле | 3 |
| 10 | 01033-05010 | Винт | 3 |
| 11 | 26812-42641 | Колпачок | 2 |
| 12 | 56065-33041 | Форсунка | 4 |
| 13 | 25389-57091 | Реле стеклоочиститель | 3 |
| 14 | 01033-06016 | Винт и шайба | 1 |
| 15 | 01033-05010 | Винт и шайба | 2 |
| 16 | 01183-10016 | Болт и шайба | 1 |
| 17 | 26402-42191 | Реле | 1 |
| 18 | 26402-42191 | Реле (HGR001, HGR003) | 1 |
| 19 | 26402-42191 | Реле (HGR001, HGR004) | 1 |
| 20 | 01033-05010 | Винт (HGR001) | 3 |
| 20 | 01033-05010 | Винт (HGR002, HGR004) | 1 |
| 20 | 01033-05010 | Винт (HGR003) | 2 |
| 21 | 56401-65341 | Выключатель | 1 |
| 22 | 56401-65341 | Выключатель (HGR001, HGR004) | 1 |
| 23 | 70728-18011 | Наклейка | 1 |
| 24 | 79925-67023 | Наклейка (HGR001, HGR004) | 1 |
| 25 | 29002-48111 | Лигхтер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
