Гидробак — HITACHI LX110-7

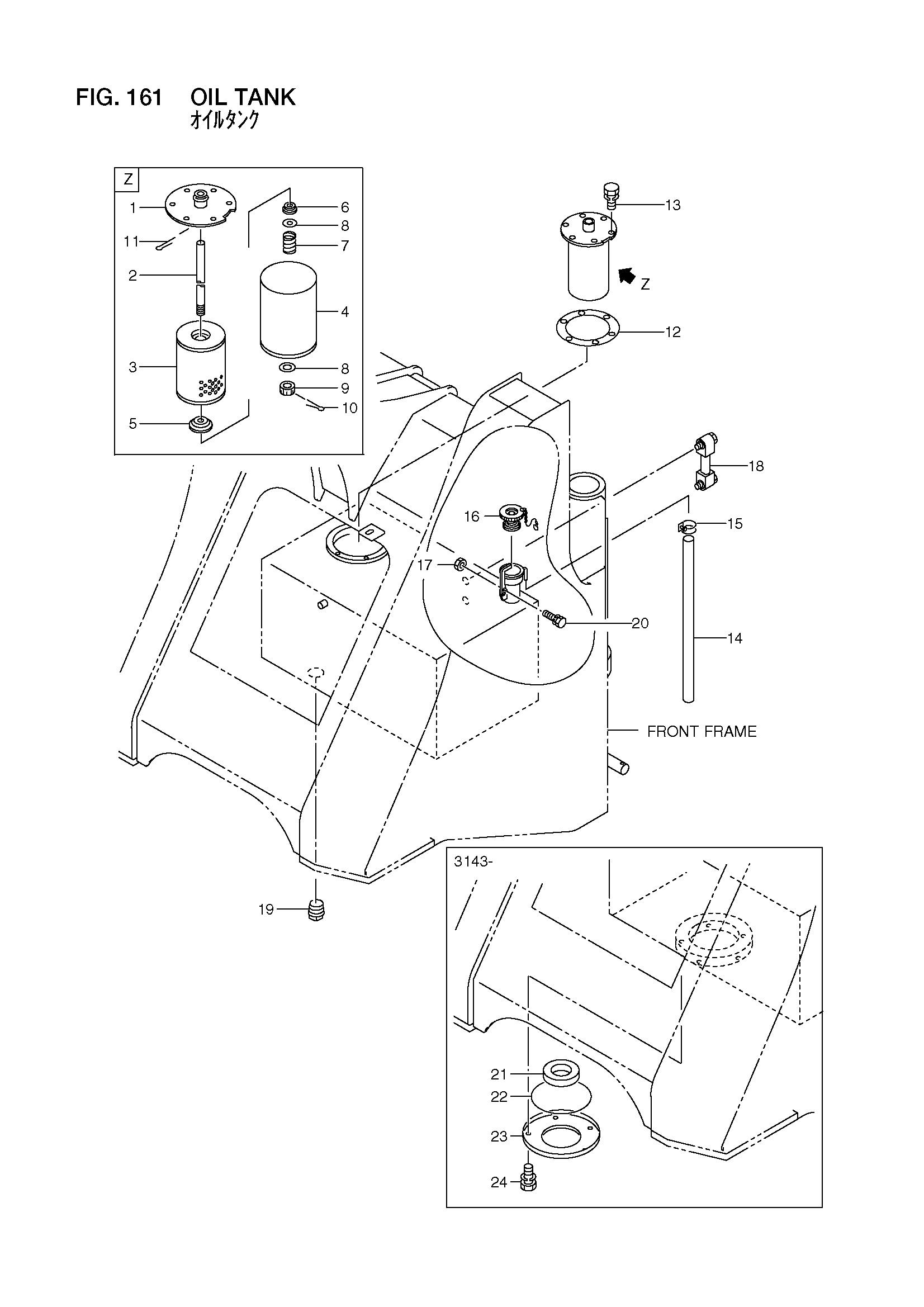

Заводская схема «Гидробак» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26387-52001 | Фильтр в сборе | 1 |
| 1 | NO PART NO. | Фланец | 1 |
| 2 | 26387-57011 | Болт | 1 |
| 3 | 26387-57001 | Комплект, элемент | 1 |
| 4 | 26387-57051 | Защитный кожух | 1 |
| 5 | 26387-57021 | Пластина | 1 |
| 6 | 26387-57031 | Манжета | 1 |
| 7 | 26387-57041 | Пружина | 1 |
| 8 | NO PART NO. | Шайба | 2 |
| 9 | NO PART NO. | Гайка | 1 |
| 10 | NO PART NO. | Палец, коттер | 1 |
| 11 | NO PART NO. | Палец, коттер | 1 |
| 12 | 26387-52012 | Прокладка | 1 |
| 13 | 01183-10020 | Болт с шайбой | 6 |
| 14 | 04720-08085 | Шланг | 1 |
| 15 | 04911-00011 | Зажим | 1 |
| 16 | 26387-52031 | Колпачок | 1 |
| 17 | 01400-00008 | Гайка | 1 |
| 18 | 26607-52261 | Указатель, масляный | 1 |
| 19 | 04000-01400 | Пробка | 1 |
| 20 | 01183-08025 | Болт с шайбой | 1 |
| 21 | 26607-52251 | Магнит | 1 |
| 22 | 03310-01450 | Уплотнительное кольцо | 1 |
| 23 | 26197-52371 | Крышка | 1 |
| 24 | 01183-10020 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
