Трубопроводы комплект с третий золотник клапан (1/2)(AP3) — HITACHI LX110-7

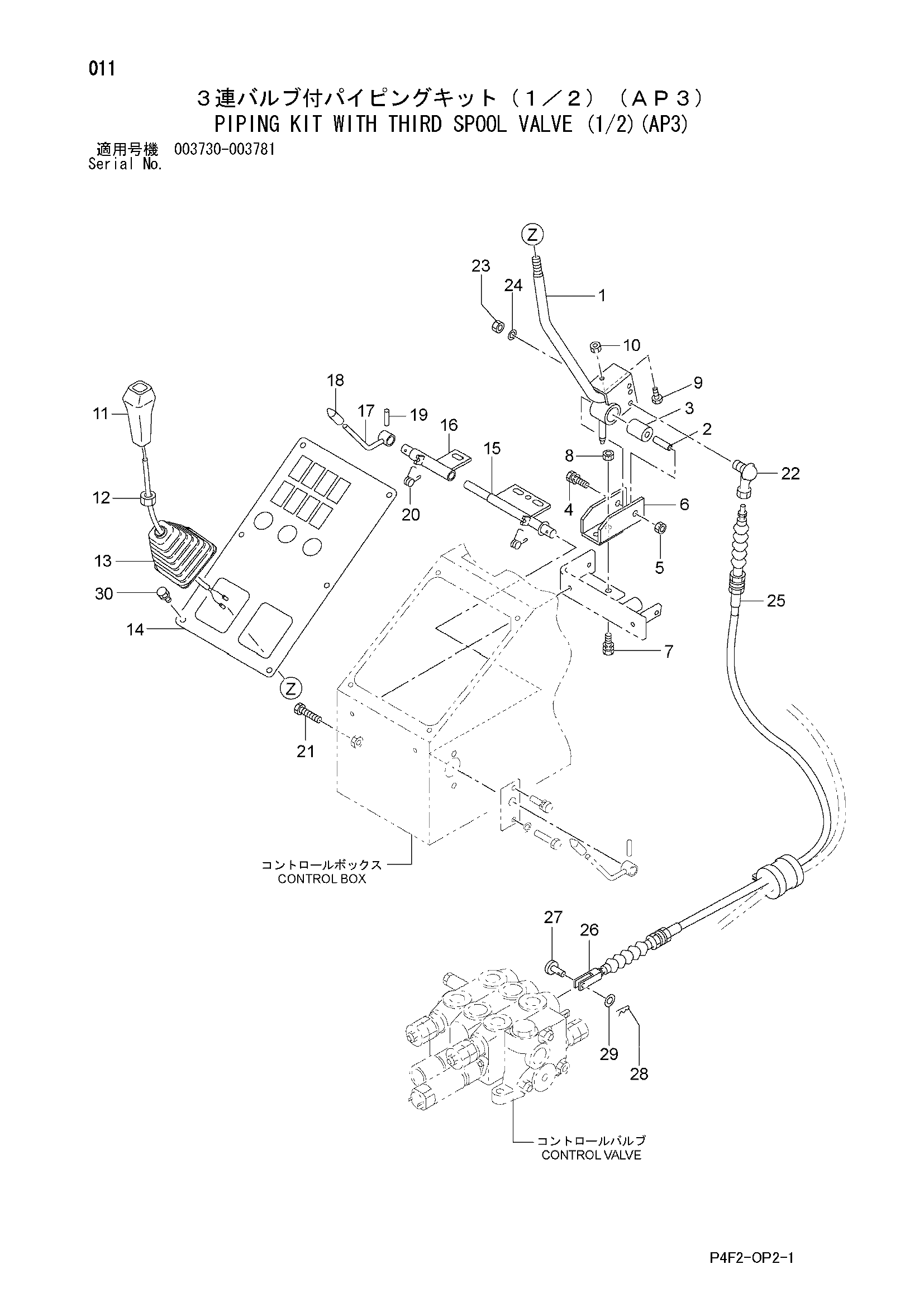

Заводская схема «Трубопроводы комплект с третий золотник клапан (1/2)(AP3)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56400-51621 | Рычаг управление | 1 |
| 2 | 26327-42061 | Палец | 1 |
| 3 | 26327-42101 | Втулка | 1 |
| 4 | 01183-10065 | Болт и шайба | 1 |
| 5 | 01401-00010 | Гайка | 1 |
| 6 | 56400-51631 | Кронштейн | 1 |
| 7 | 01183-10030 | Болт и шайба | 2 |
| 8 | 01401-00010 | Гайка | 2 |
| 9 | 01100-08030 | Болт | 1 |
| 10 | 01400-00008 | Гайка | 1 |
| 11 | 56400-51641 | Ручка | 1 |
| 12 | 01400-00014 | Гайка | 1 |
| 13 | 26387-42321 | Защитный чехол | 1 |
| 14 | 56190-73461 | Пластина | 1 |
| 15 | 56190-50121 | Ограничитель тяга | 1 |
| 16 | 56190-50131 | Ограничитель тяга | 1 |
| 17 | 26407-42071 | Рукоятка | 1 |
| 18 | 26387-42231 | Рукоятка | 1 |
| 19 | 02270-04022 | Пружина палец | 1 |
| 20 | 26327-42081 | Пружина | 1 |
| 21 | 01120-08060 | Болт | 1 |
| 22 | 24357-42091 | Болл тяга | 1 |
| 23 | 01400-00008 | Гайка | 1 |
| 24 | 02010-00008 | Шайба | 1 |
| 25 | 26197-42032 | Управление трос | 1 |
| 26 | 26405-57011 | Клевис | 1 |
| 27 | 26405-57021 | Клевис палец | 1 |
| 28 | 26405-57031 | Коттер палец | 1 |
| 29 | 02000-00008 | Шайба | 1 |
| 30 | 01033-06016 | Винт и шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
