Сиденье крепление(-1355) — HITACHI LX110-7

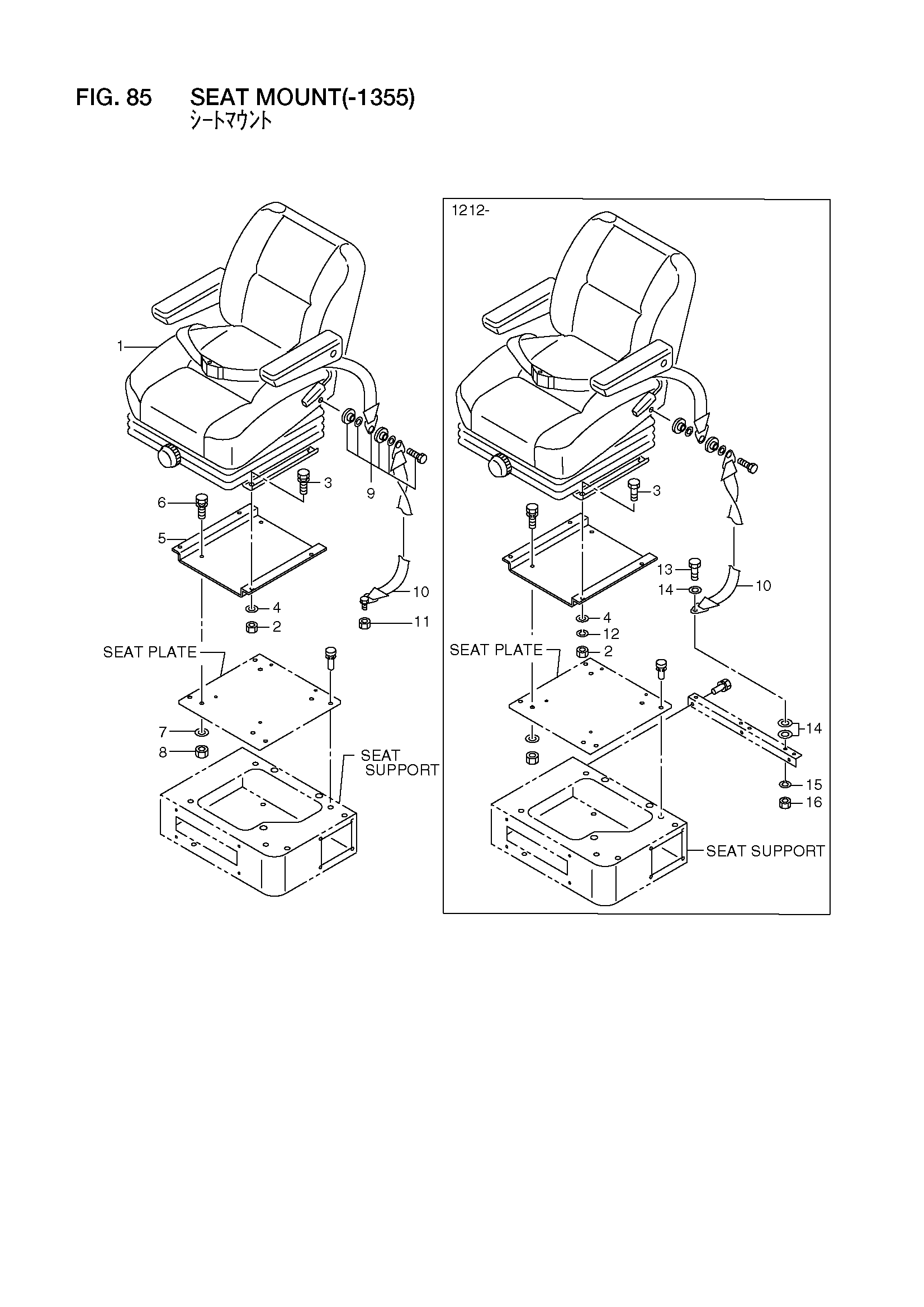

Заводская схема «Сиденье крепление(-1355)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26786-80201 | Сиденье | 1 |
| 2 | 01401-00010 | Гайка | 4 |
| - | 01400-10008 | Гайка | 4 |
| 3 | 01183-10020 | Болт с шайбой | 4 |
| - | 01106-08020 | Болт с шайбой | 4 |
| 4 | 02000-00010 | Шайба | 4 |
| - | 02000-00008 | Шайба | 4 |
| 5 | 26486-82001 | Кронштейн | 1 |
| 6 | 01183-10020 | Болт с шайбой | 4 |
| 7 | 02000-00010 | Шайба | 4 |
| 8 | 01400-00010 | Гайка | 4 |
| 9 | 26609-32001 | Ремень, сиденье | 1 |
| 10 | 56410-51301 | Опора, ремень | 1 |
| - | 21776-82051 | Опора, ремень | 1 |
| 11 | 26609-32071 | Гайка | 1 |
| 12 | 02011-00008 | Шайба | 4 |
| 13 | 01116-12030 | Болт | 1 |
| 14 | 02000-00012 | Шайба | 3 |
| 15 | 02011-00012 | Шайба | 1 |
| 16 | 01401-10012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
