Кондиционер(2/2)(-2100) — HITACHI LX110-7

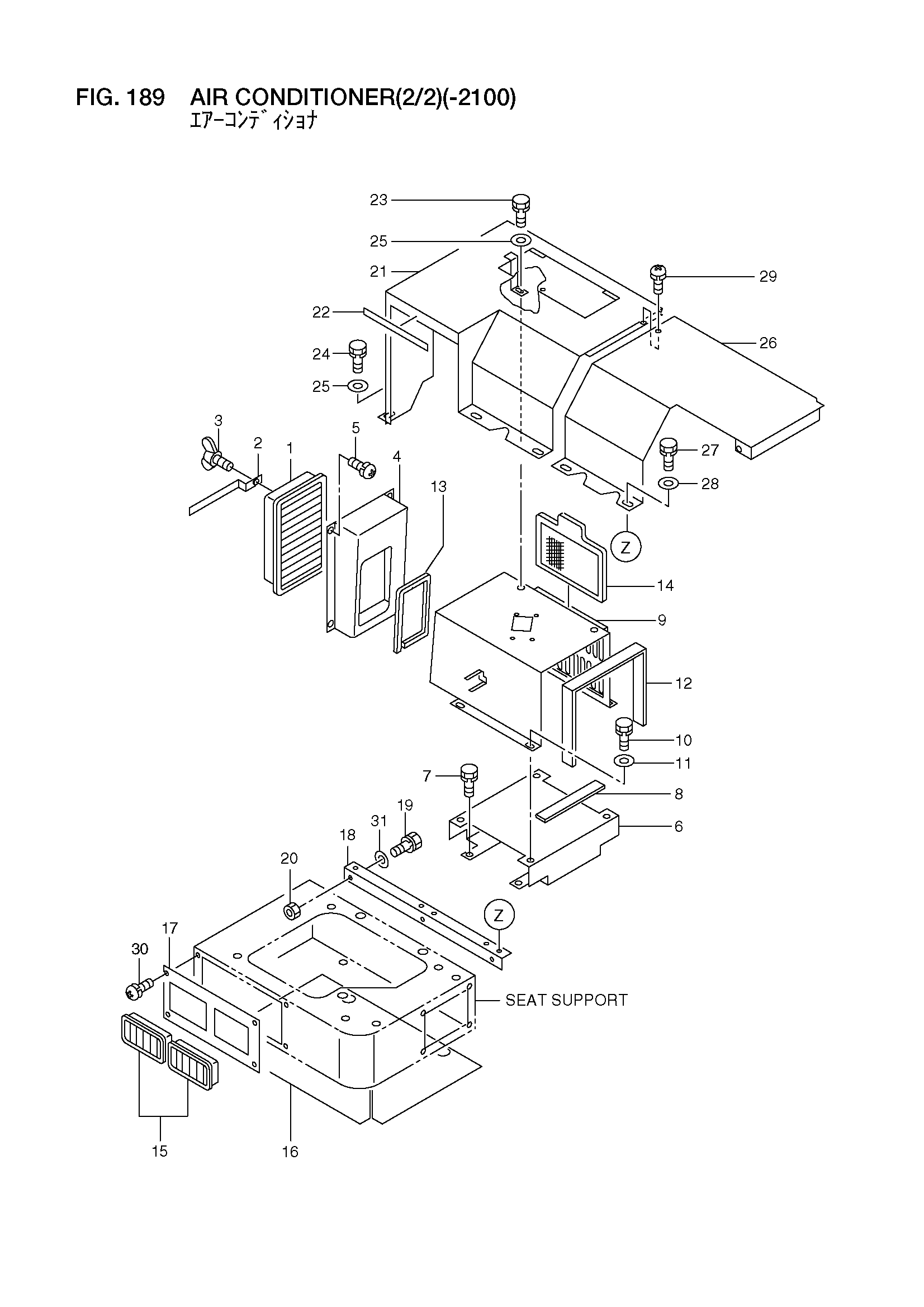

Заводская схема «Кондиционер(2/2)(-2100)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 29189-42031 | Фильтр | 1 |
| 2 | 26426-73481 | Пластина | 1 |
| 3 | 26907-52401 | Болт, винг | 1 |
| 4 | 26426-73441 | Воздуховод | 1 |
| 5 | 01033-06016 | Винт | 4 |
| 6 | 26426-73421 | Кронштейн | 1 |
| 7 | 01183-08020 | Болт с шайбой | 4 |
| 8 | 26426-73611 | Спонге | 1 |
| 9 | 26416-72301 | Короб, фильтр | 1 |
| 10 | 01183-08020 | Болт с шайбой | 4 |
| 11 | 02000-00008 | Шайба | 4 |
| 12 | 26426-73621 | Спонге | 1 |
| 13 | 26426-73651 | Спонге | 1 |
| 14 | 26906-72461 | Фильтр | 1 |
| 15 | 25369-47031 | Решётка | 2 |
| 16 | 26426-73821 | Коврик | 1 |
| 17 | 26426-73881 | Пластина | 1 |
| 18 | 26426-73591 | Кронштейн | 1 |
| 19 | 01183-10020 | Болт с шайбой | 3 |
| 20 | 01401-00010 | Гайка | 3 |
| 21 | 26426-73501 | Крышка | 1 |
| 22 | 26066-42621 | Резиновый, амортизатор | 1 |
| 23 | 01183-08016 | Болт с шайбой | 4 |
| 24 | 01183-08020 | Болт с шайбой | 1 |
| 25 | 02000-00008 | Шайба | 5 |
| 26 | 26426-73491 | Крышка | 1 |
| 27 | 01183-08016 | Болт с шайбой | 3 |
| 28 | 02000-00008 | Шайба | 3 |
| 29 | 01033-06016 | Винт | 1 |
| 30 | 01033-06016 | Винт | 4 |
| 31 | 02000-00010 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
