052: Масляные и вакуумные трубопроводы двигателя — HITACHI LX110-7

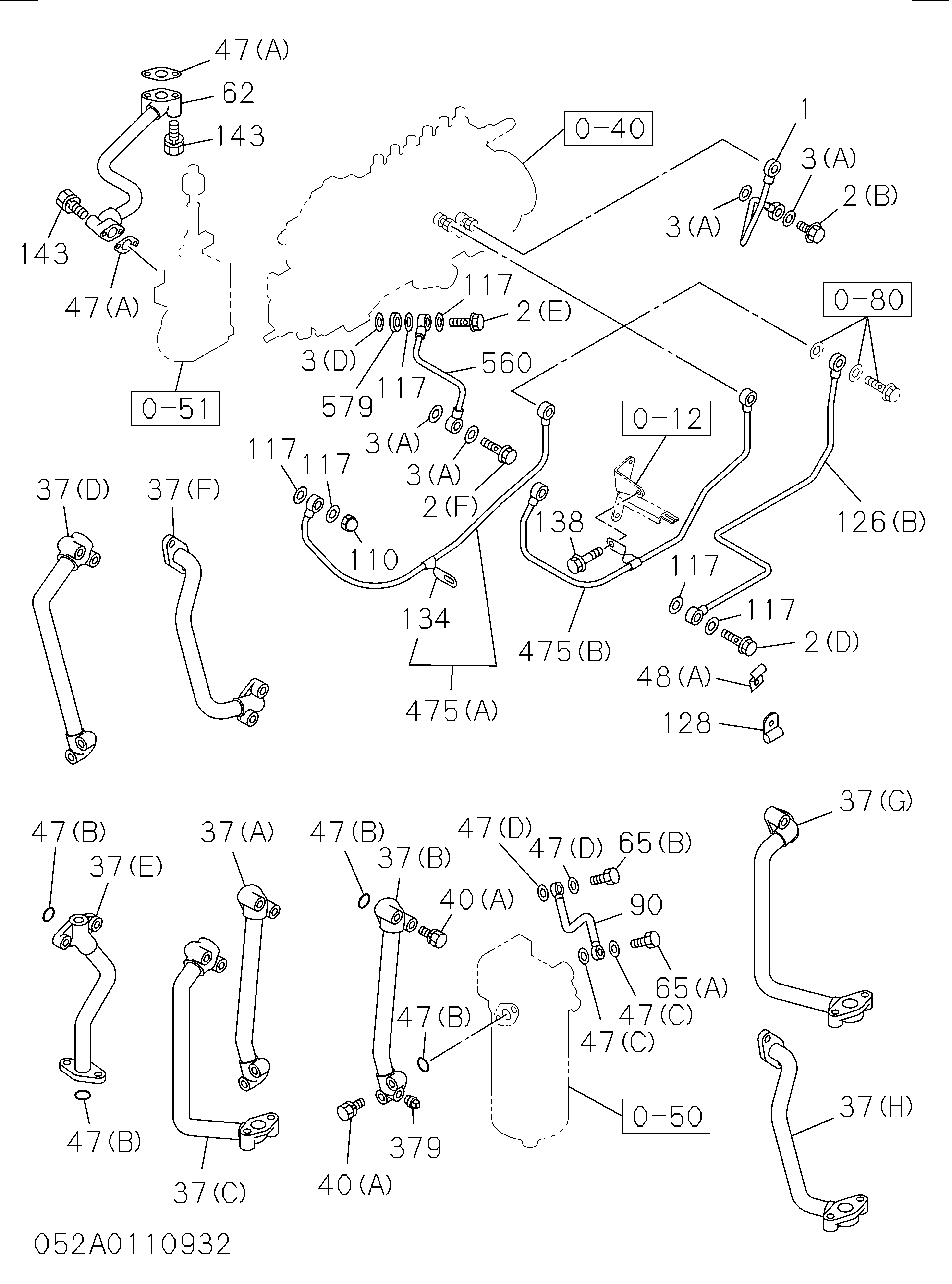

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002(B) | 1096750810 | Болт проушина, масляный трубка | 1 |
| 002(C) | 8941077132 | Болт проушина, масляный трубка | 1 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 003(C) | 9095714100 | Прокладка проушина болт, масляный трубка | 2 |
| 037(A) | 5133111190 | Трубка масляный, фильтр TO радиатор | 1 |
| 040(A) | 0286808400 | Болт масляный трубка | 4 |
| 040(A) | 0286508400 | Болт масляный трубка | 4 |
| 040(B) | 0280808500 | Болт масляный трубка | 2 |
| 040(B) | 0280508500 | Болт масляный трубка | 2 |
| 040(D) | 0287810250 | Болт масляный трубка | 2 |
| 040(D) | 0287510250 | Болт масляный трубка | 2 |
| 044 | 0280808120 | Болт зажим, масляный трубка | 1 |
| 044 | 0280508120 | Болт зажим, масляный трубка | 1 |
| 047(A) | 9099211880 | Прокладка масляный трубка | 2 |
| 047(B) | 1096234620 | Прокладка масляный трубка | 2 |
| 048(D) | 5097040541 | Зажим масляный трубка | 1 |
| 062 | 1133115322 | Трубка масляный, насос TO C/BL | 1 |
| 063(B) | 1133135990 | Трубка масляный, турбокомпрессор подающий | 1 |
| 110 | 9098440220 | Гайка колпачок масляный трубка | 1 |
| 110 | 9098440220 | Гайка колпачок масляный трубка | 1 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 2 |
| 138 | 0286810200 | Болт зажим крепление | 1 |
| 138 | 0280808160 | Болт зажим крепление | 1 |
| 138 | 0280508160 | Болт зажим крепление | 1 |
| 143 | 0280808400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 143 | 0500408400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 143 | 0505408400 | Болт масляный трубка, масляный насос TO C/BL | 4 |
| 147 | 1096370582 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 147 | 1096370582 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149(B) | 1133136110 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096370601 | Прокладка масляный трубка TO C/BL | 1 |
| 277(A) | 1117500120 | Колпачок масляный заливная горловина | 1 |
| 277(C) | 1117500200 | Колпачок масляный заливная горловина | 1 |
| 278 | 9099129761 | Шланг резиновый, масляный заливная горловина | 1 |
| 279 | 9099155531 | Зажим резиновый шланг | 2 |
| 430 | 9091505080 | Шайба LK, кронштейн, масляный заливная горловина | 2 |
| 430 | 0915105080 | Шайба LK, кронштейн, масляный заливная горловина | 2 |
| 434(A) | 9091104080 | Гайка масляный заливная горловина | 2 |
| 434(A) | 0911105080 | Гайка масляный заливная горловина | 2 |
| 448(B) | 1117401742 | Заливная горловина масляный | 1 |
| 475(B) | 1133136030 | Трубка масляный, масляный фильтр TO впрыск насос | 1 |
| 475(B) | 1133136030 | Трубка масляный, масляный фильтр TO впрыск насос | 1 |
| 475(B) | 1133136030 | Трубка масляный, масляный фильтр TO впрыск насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
