Быстросъёмное устройство гидроцилиндр(OTC)(OP) — HITACHI LX110-7

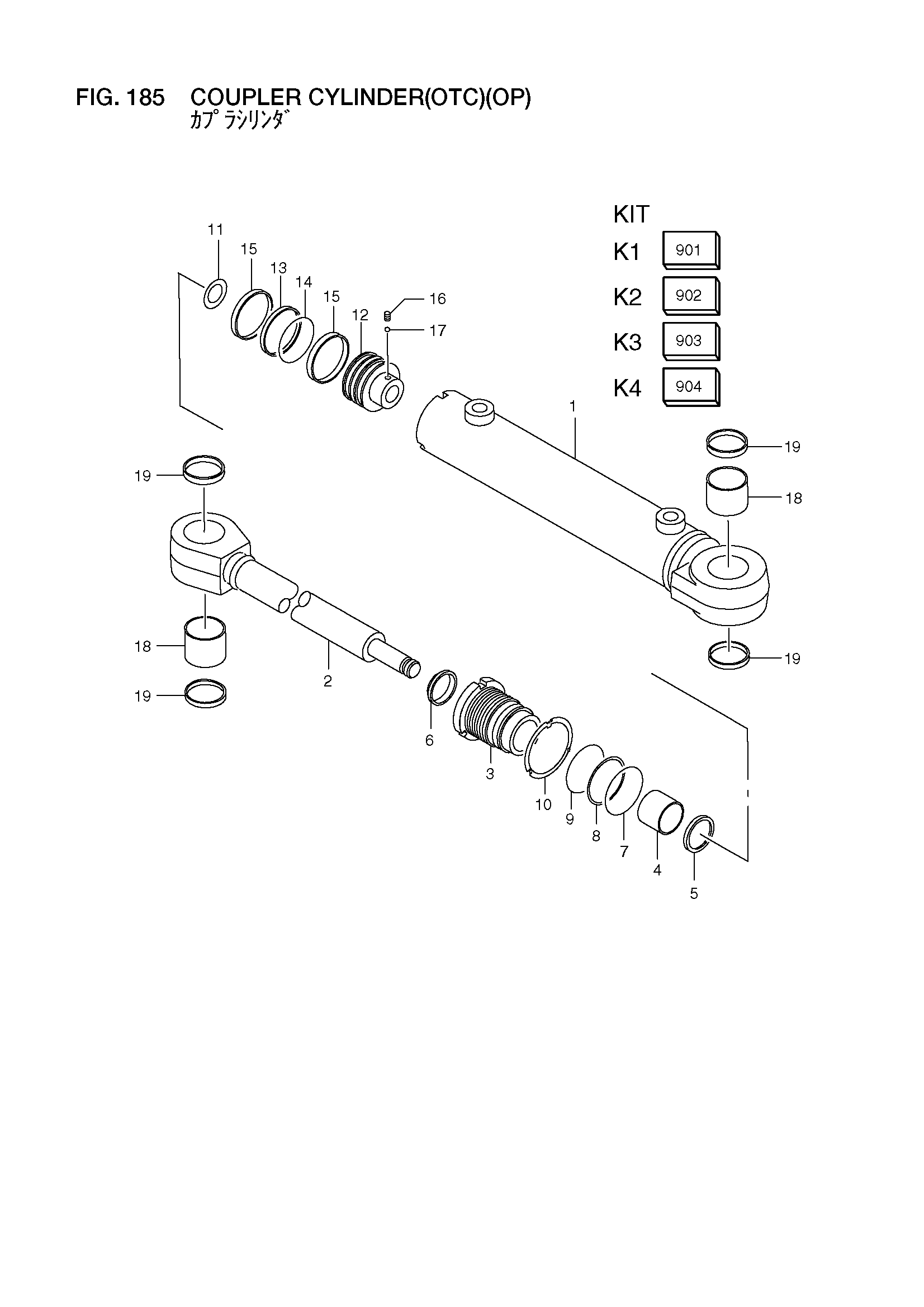

Заводская схема «Быстросъёмное устройство гидроцилиндр(OTC)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56380-61791 | Гидроцилиндр в сборе | 1 |
| 901 | 56380-62721 | Комплект, корпус | 1 |
| 902 | 56380-62731 | Комплект, шток | 1 |
| 903 | 56380-62711 | Комплект, оверхаул | 1 |
| 904 | 21779-57301 | Комплект, кольцо | 1 |
| 1 | NO PART NO. | Трубка | 1 |
| 2 | NO PART NO. | Шток | 1 |
| 3 | B-30121-50076 | Головка | 1 |
| 4 | 21779-57221 | Втулка | 1 |
| 5 | 21779-57231 | U кольцо | 1 |
| 6 | 25364-57101 | Кольцо, стеклоочиститель | 1 |
| 7 | B-95123-04500 | Уплотнительное кольцо | 1 |
| 8 | 21779-57261 | Кольцо, задний UP | 1 |
| 9 | 03310-00500 | Уплотнительное кольцо | 1 |
| 10 | B-30361-05501 | Шайба | 1 |
| 11 | 21779-57281 | Регулировочная шайба | 1 |
| 12 | B-30221-50048 | Поршень | 1 |
| 13 | NO PART NO. | Кольцо, уплотнение | 1 |
| 14 | NO PART NO. | Уплотнительное кольцо | 1 |
| 15 | 21779-57311 | Кольцо, скольжение | 2 |
| 16 | 21779-57321 | Винт, комплект | 1 |
| 17 | B-96321-03960 | Шарик | 1 |
| 18 | B-30421-35013 | Втулка | 2 |
| 19 | B-30191-03522 | Кольцо, стеклоочиститель | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
