Электрооборудование(реле и гидромотор)(-2100) — HITACHI LX110-7

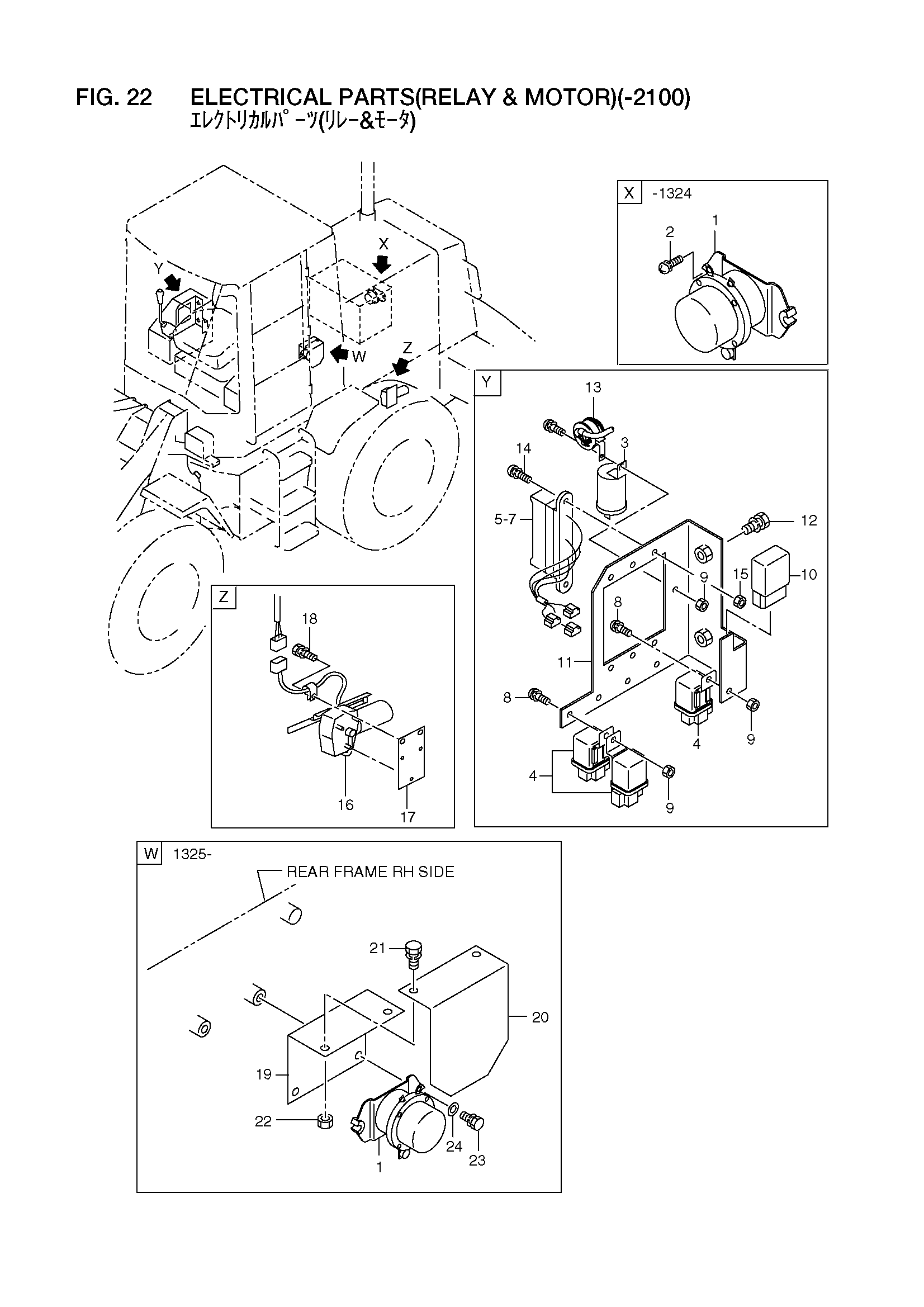

Заводская схема «Электрооборудование(реле и гидромотор)(-2100)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26401-07031 | Реле, аккумулятор | 1 |
| 2 | 26062-42361 | Болт с шайбой | 2 |
| 3 | 26602-40261 | Фласхер блок | 1 |
| 4 | 26402-42191 | Реле | 8 |
| 5 | 26402-42242 | Короб, предохранитель | 1 |
| 6 | 26662-42651 | Предохранитель | 2 |
| 7 | 28792-42411 | Предохранитель | 6 |
| 8 | 01033-05016 | Винт и шайба | 5 |
| 9 | 01400-00005 | Гайка | 5 |
| 10 | 26812-42281 | Диод | 1 |
| 11 | 26482-42071 | Кронштейн | 1 |
| 12 | 01183-08020 | Болт с шайбой | 2 |
| 13 | 26312-42261 | Зуммер | 1 |
| 14 | 01033-06016 | Винт | 2 |
| 15 | 01400-00006 | Гайка | 2 |
| 16 | 26481-07001 | Гидромотор, ограничитель | 1 |
| 17 | 26402-42421 | Кронштейн | 1 |
| 18 | 01183-10016 | Болт с шайбой | 2 |
| 19 | 26552-42231 | Пластина | 1 |
| 20 | 26552-42281 | Пластина | 1 |
| 21 | 01183-10020 | Болт с шайбой | 2 |
| 22 | 01401-00010 | Гайка | 2 |
| 23 | 01183-08030 | Болт с шайбой | 2 |
| 24 | 02000-00008 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
