Решётка и решётка корпус — HITACHI LX100-5

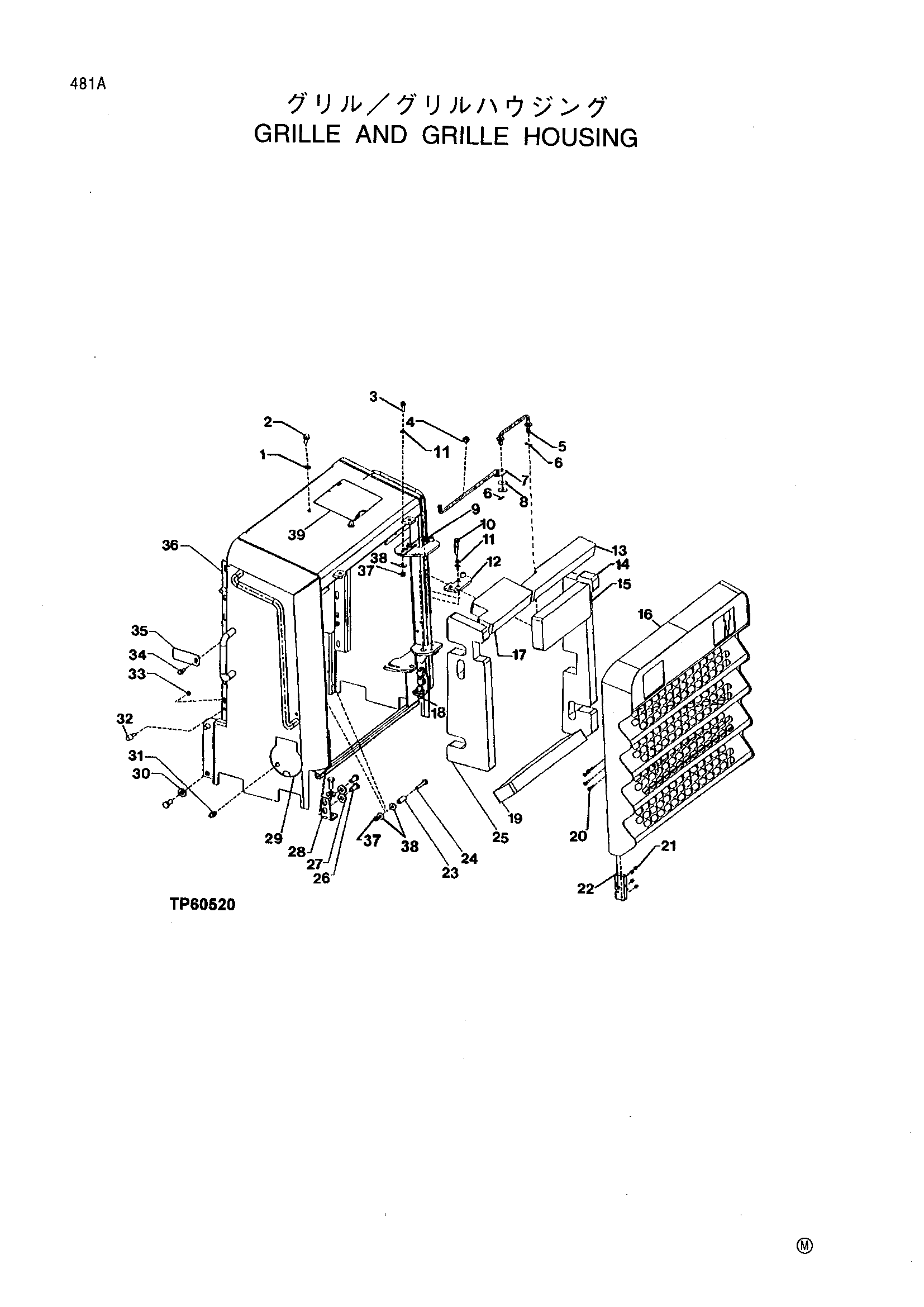

Заводская схема «Решётка и решётка корпус» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 24M7240 | Шайба | 2 |
| 2 | 19M7788 | Винт | 2 |
| 3 | 19M7786 | Винт | 2 |
| 4 | R41439 | Уплотнительная втулка | 1 |
| 5 | AT211006 | Шток | 1 |
| 6 | J16931 | Пружина локкинг палец | 2 |
| 7 | AT219890 | Рычаг | 1 |
| 8 | T170057 | Шайба | 2 |
| 9 | AT211165 | Петля | 1 |
| 10 | 19M7835 | Винт | 2 |
| 11 | 24M7239 | Шайба | 4 |
| 12 | AT211164 | Опора | 1 |
| 13 | T175074 | Изолятор | 1 |
| 14 | T175075 | Изолятор | 1 |
| 15 | T175072 | Изолятор | 1 |
| 16 | AT211163 | Дверь | 1 |
| 17 | T175073 | Изолятор | 1 |
| 18 | T170442 | Кронштейн | 1 |
| 19 | T175076 | Изолятор | 1 |
| 20 | 19M7833 | Винт | 4 |
| 21 | 14M7397 | Блокировка гайка | 4 |
| 22 | AT220015 | Защёлка | 1 |
| 23 | T101975 | Втулка | 1 |
| 24 | 19M7808 | Винт | 1 |
| 25 | T175078 | Изолятор | 1 |
| 26 | 19M8035 | Болт с головкой | 8 |
| 27 | T175481 | Шайба | 6 |
| 28 | T172056 | Кронштейн | 1 |
| 29 | AT202925 | Крышка | 1 |
| 30 | 24M7241 | Шайба | 2 |
| 31 | AT38176 | Замок | 1 |
| 32 | AT219974 | Бумпер | 6 |
| 33 | 14M7152 | Гайка | 6 |
| 34 | 19M7785 | Винт | 2 |
| 35 | T168135 | Страп | 2 |
| 36 | AT211123 | Решётка | 1 |
| 37 | 14M7296 | Фланец гайка | 3 |
| 38 | 24M7296 | Шайба | 4 |
| 39 | AT202924 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
