Дривелине подшипник/стояночный тормоз — HITACHI LX100-5

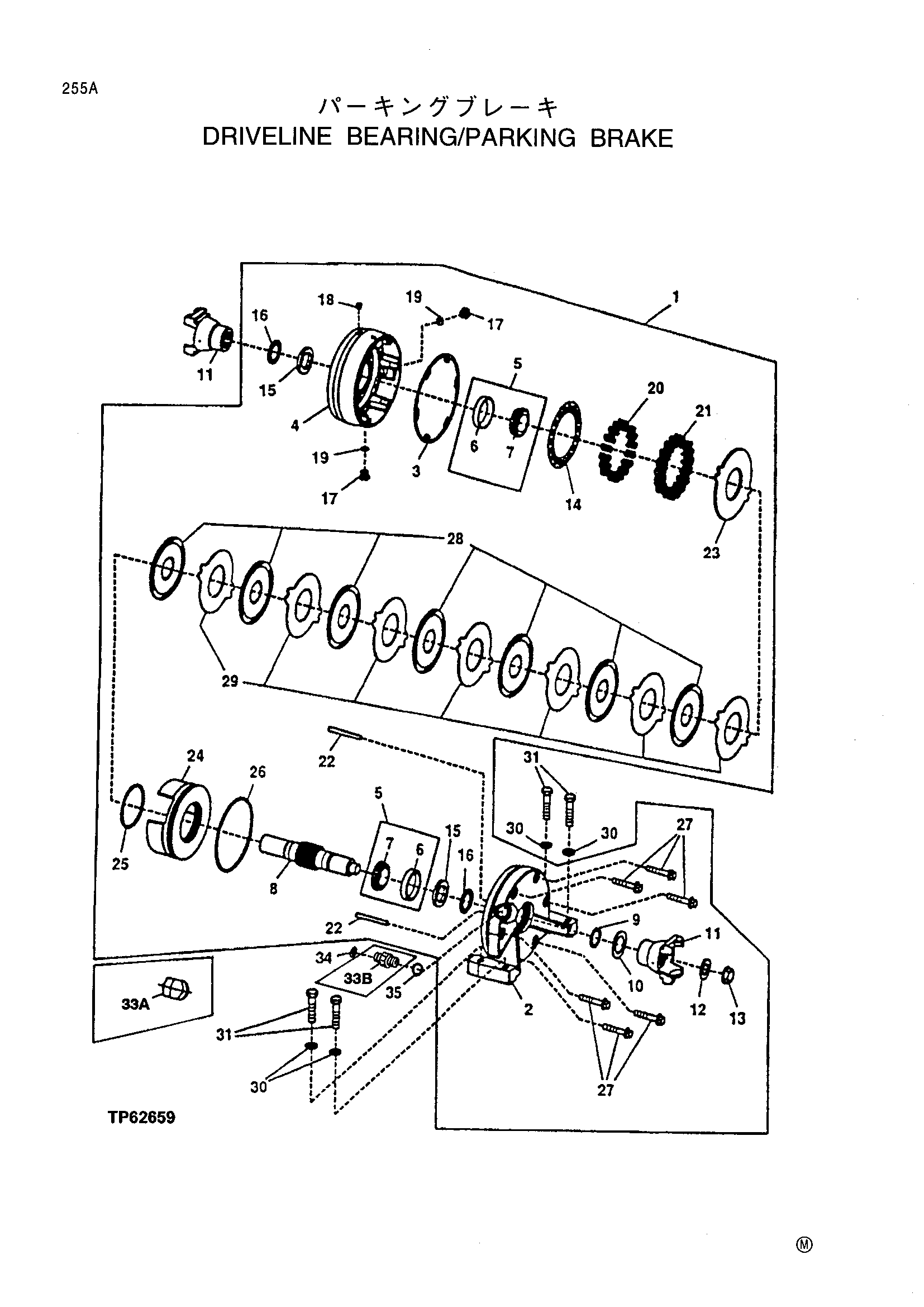

Заводская схема «Дривелине подшипник/стояночный тормоз» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT203533 | Тормоз | 1 |
| 2 | T169111 | Пластина | 1 |
| 3 | T169110 | Прокладка | 1 |
| 5 | AT209496 | Подшипник | 2 |
| 8 | T169281 | Вал | 1 |
| 9 | U12167 | Стопорное кольцо | 1 |
| 10 | T173593 | Шайба | 1 |
| 11 | H121681 | Вилка | 1 |
| 12 | T172856 | Шайба | 1 |
| 13 | T169113 | Гайка | 1 |
| 14 | T169103 | Фиксатор | 1 |
| 15 | AT207602 | Уплотнение | 2 |
| 16 | AT207601 | Уплотнение | 2 |
| 17 | R39112 | Штуцер | 2 |
| 18 | AT208411 | Предохранительный клапан | 1 |
| 19 | R26375 | Уплотнительное кольцо | 2 |
| 20 | T169104 | Компрессион пружина | 18 |
| 21 | T169105 | Компрессион пружина | 18 |
| 22 | T173230 | Палец | 2 |
| 23 | T169107 | Тормоз диск | 1 |
| 24 | T169290 | Поршень | 1 |
| 25 | R74657 | Уплотнительное кольцо | 1 |
| 26 | T169116 | Уплотнительное кольцо | 1 |
| 27 | 19M7817 | Винт | 6 |
| 28 | T169108 | Тормоз диск | 7 |
| 29 | T169109 | Тормоз диск | 7 |
| 30 | 24M7338 | Шайба | 4 |
| 31 | 19M7719 | Болт с головкой | 4 |
| 32 | H121681 | Вилка | 1 |
| 33A | 38H1413 | Угловой штуцер штуцер | 1 |
| 33B | 38H1338 | Адаптер | 1 |
| 34 | T77613 | Уплотнительное кольцо | 1 |
| 35 | U12547 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
