Гидроцилиндр рулевого управления — HITACHI LX100-5

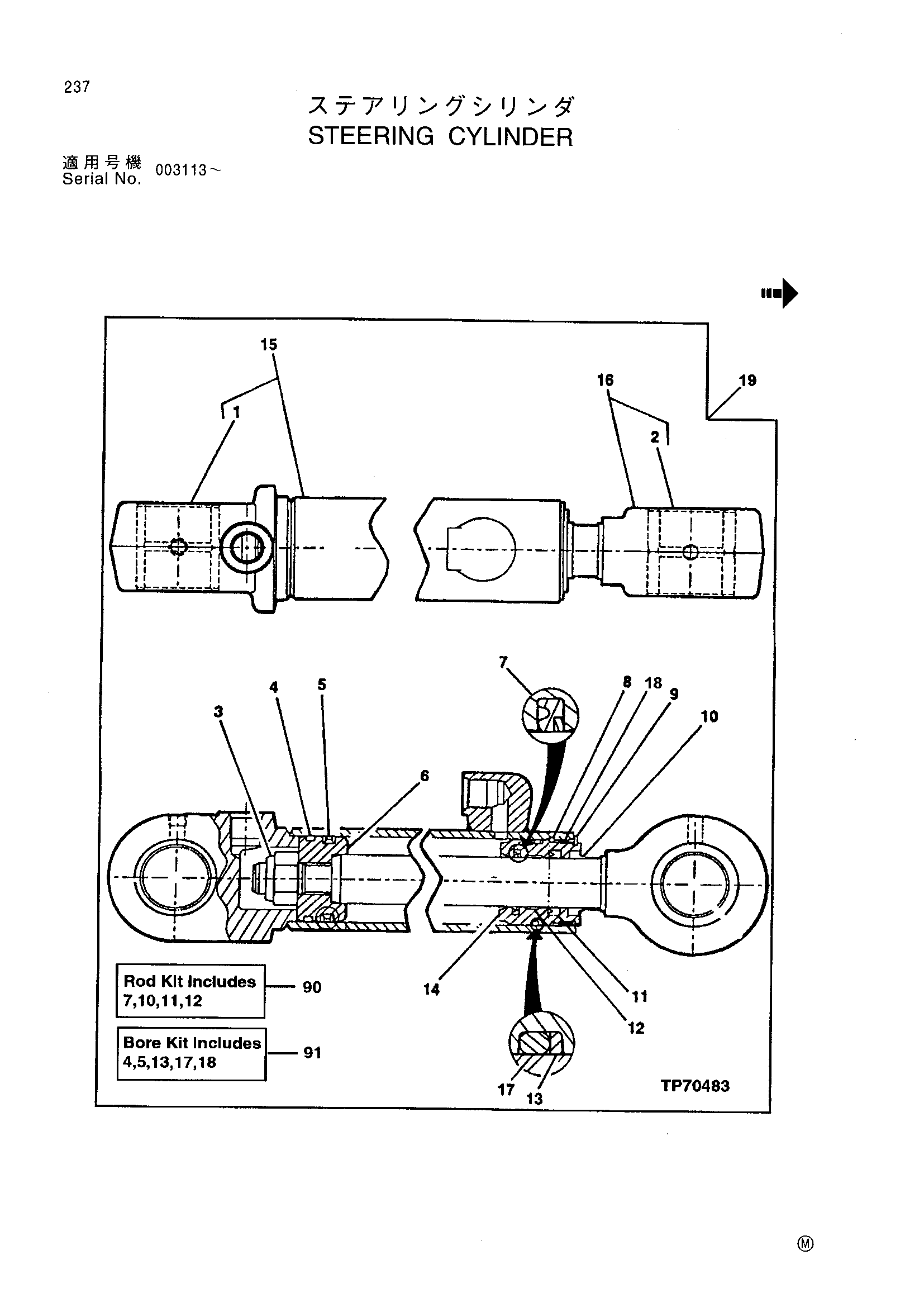

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H143405 | Втулка | 1 |
| 2 | H158192 | Втулка | 1 |
| 3 | R86386 | Блокировка гайка | 1 |
| 4 | H155359 | Скрапер кольцо | 1 |
| 5 | RE27205 | Уплотнение | 1 |
| 6 | H155358 | Поршень | 1 |
| 7 | AH148608 | Уплотнение | 1 |
| 8 | H164982 | Стопорное кольцо | 1 |
| 9 | H165169 | Стопорное кольцо | 1 |
| 10 | AH150453 | Уплотнение | 1 |
| 11 | H155655 | Уплотнение | 1 |
| 12 | H157897 | Веар кольцо | 2 |
| 13 | U13461 | Бакк-уп кольцо | 1 |
| 14 | H171336 | Хйдр. гидроцилиндр. шток направляющая | 1 |
| 15 | AH147738 | Гидравлический гидроцилиндр. баррел | 1 |
| 16 | AH147740 | Шток | 1 |
| 17 | R93633 | Уплотнительное кольцо | 1 |
| 18 | N260556 | Уплотнительное кольцо | 1 |
| 19 | AH160118 | Гидравлический гидроцилиндр | 1 |
| 90 | AH149194 | Гидравлический гидроцилиндр комплект | 1 |
| 91 | AH161590 | Гидравлический гидроцилиндр комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
