Погрузчик гидрораспределитель TO гидроцилиндр стрелы хйдрауликс — HITACHI LX100-5

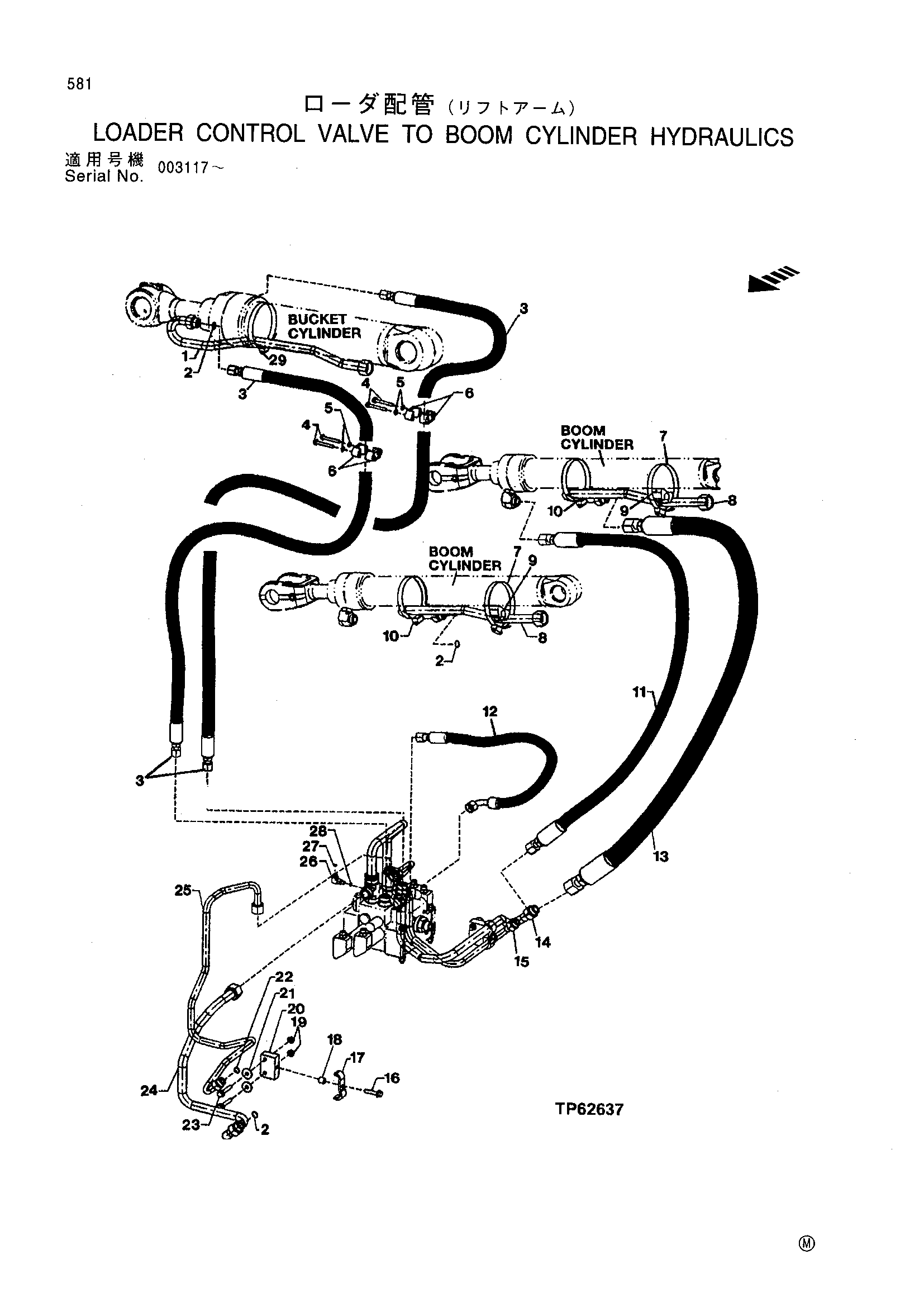

Заводская схема «Погрузчик гидрораспределитель TO гидроцилиндр стрелы хйдрауликс» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT207537 | Масляный линия | 1 |
| 2 | T77858 | Уплотнительное кольцо | 5 |
| 3 | AT207923 | Гидравлический хосе-фабрикат | 2 |
| 4 | 19M7801 | Винт | 4 |
| 5 | 24M7238 | Шайба | 4 |
| 6 | T147188 | Хомут | 4 |
| 7 | AR89602 | Хомут | 2 |
| 8 | AT206698 | Масляный линия | 2 |
| 9 | T105773 | Направляющая | 2 |
| 10 | AR85327 | Хомут | 2 |
| 11 | AT207434 | Гидравлический шланг | 2 |
| 12 | AT167553 | Гидравлический хосе-фабрикат | 1 |
| 13 | AT207435 | Гидравлический шланг | 2 |
| 14 | AT210688 | Масляный линия | 1 |
| 15 | AT210690 | Масляный линия | 1 |
| 16 | 19M7805 | Винт | 2 |
| 17 | T167921 | Хомут | 2 |
| 18 | 28H3381 | Проставка | 2 |
| 19 | 14M7296 | Фланец гайка | 4 |
| 20 | T127230 | Опора | 2 |
| 21 | T148712 | Шайба | 4 |
| 22 | T77932 | Уплотнительное кольцо | 2 |
| 23 | 19M8528 | Винт | 4 |
| 24 | AT210689 | Масляный линия | 1 |
| 25 | AT210691 | Масляный линия | 1 |
| 26 | 38H1003 | Угловой штуцер штуцер | 1 |
| 27 | T77814 | Уплотнительное кольцо | 1 |
| 28 | R28782 | Уплотнительное кольцо | 1 |
| 29 | AR89602 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
