Муфта узел в сборе (K1) — HITACHI LX100-5

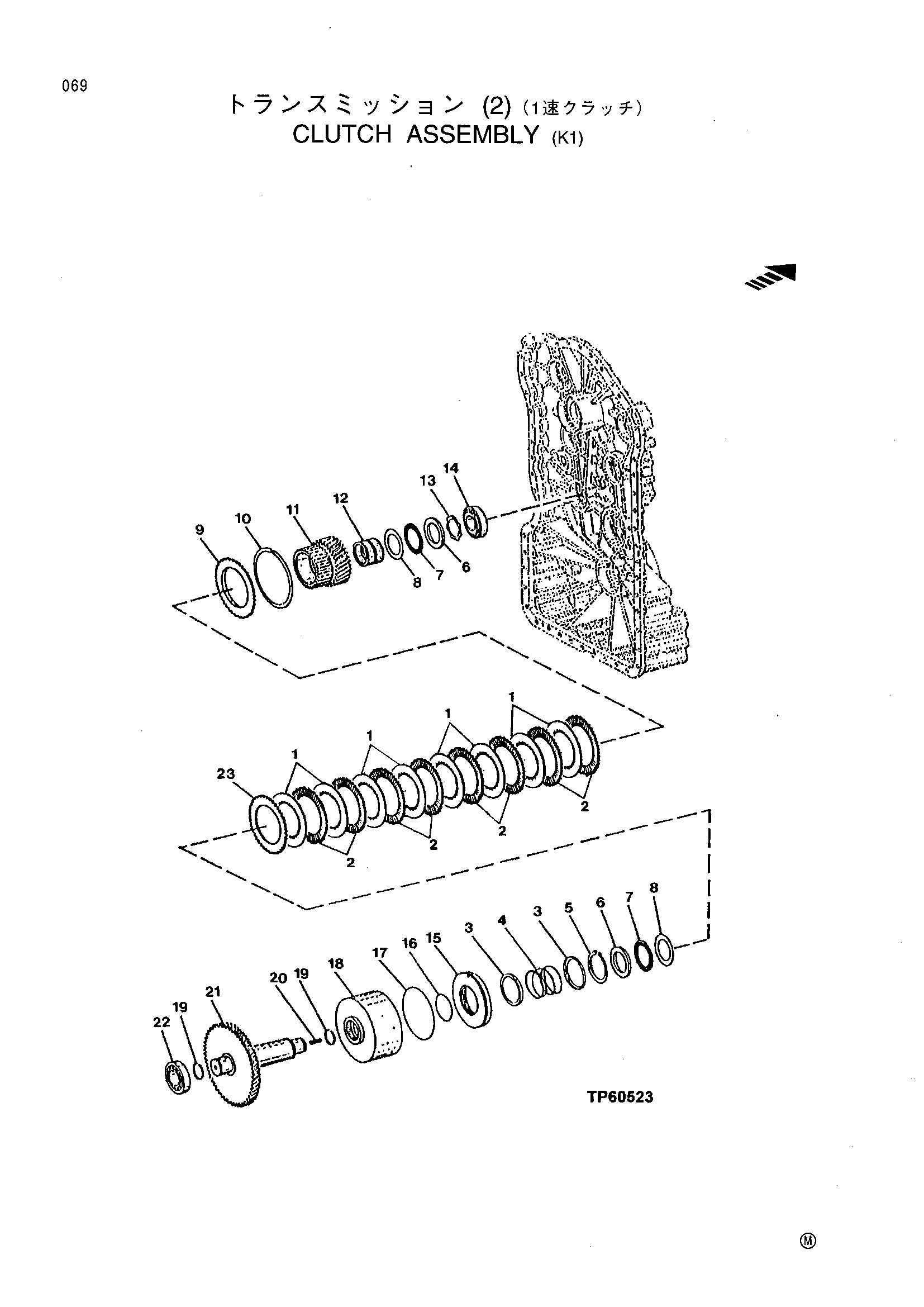

Заводская схема «Муфта узел в сборе (K1)» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T173638 | Диск, с внутренний сплине | 8 |
| 2 | T173637 | Диск, с наружный сплине | 8 |
| 3 | T172097 | Кольцо | 2 |
| 4 | T171155 | Компрессион пружина | 1 |
| 5 | T172098 | Стопорное кольцо | 1 |
| 6 | T172104 | Диск | 2 |
| 7 | T172129 | Упорный подшипник | 2 |
| 8 | T172130 | Упорный шайба | 2 |
| 9 | T173639 | Регулировочная шайба | 1 |
| 10 | T172247 | Стопорное кольцо | 1 |
| T172251 | Стопорное кольцо | 1 | |
| 11 | T172132 | Шестерня | 1 |
| 12 | T179594 | Неедле подшипник | 1 |
| 13 | T173036 | Стопорное кольцо | 1 |
| 14 | T171156 | Каток подшипник | 1 |
| 15 | T171221 | Поршень | 1 |
| 16 | L53888 | Уплотнительное кольцо | 1 |
| 17 | L53854 | Уплотнительное кольцо | 1 |
| 18 | T171154 | Барабан | 1 |
| 19 | T172115 | Поршень кольцо | 2 |
| 20 | T171153 | Шпилька | 1 |
| 21 | T172816 | Универсальный дривесхафт | 1 |
| 22 | T171156 | Каток подшипник | 1 |
| 23 | T173636 | Диск, с наружный сплине | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
