Каталог запчастей HITACHI
Погрузчик гидрораспределитель (тхрее-споол) — HITACHI LX100-5

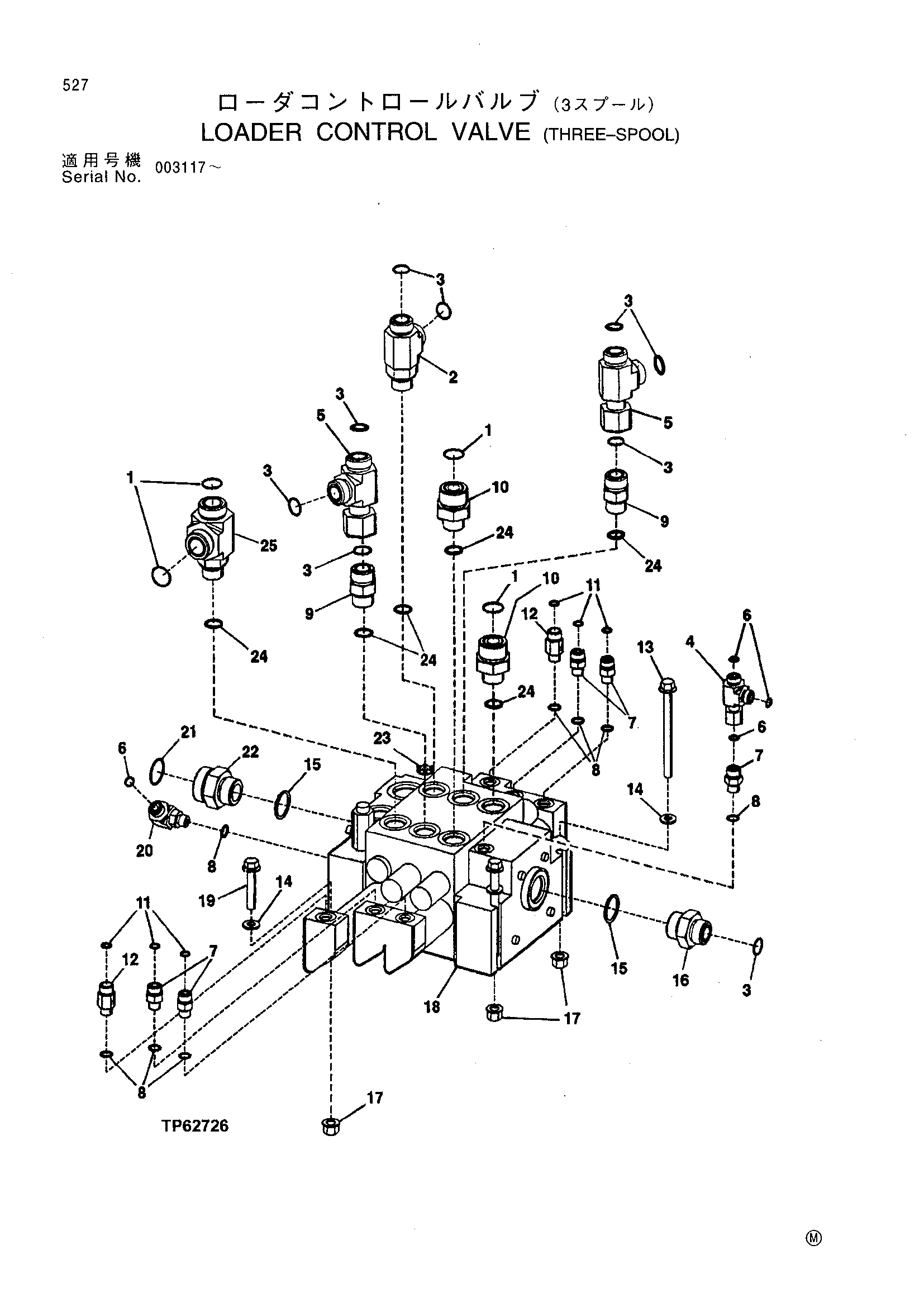

Заводская схема «Погрузчик гидрораспределитель (тхрее-споол)» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T76938 | Уплотнительное кольцо | 4 |
| 2 | 38H1026 | TEE штуцер | 1 |
| 3 | T77858 | Уплотнительное кольцо | 5 |
| T77858 | Уплотнительное кольцо | 9 | |
| 4 | 38H1030 | TEE штуцер | 1 |
| 5 | 38H1033 | TEE штуцер | 2 |
| 6 | T77613 | Уплотнительное кольцо | 4 |
| 7 | 38H1160 | Адаптер | 5 |
| 8 | R26448 | Уплотнительное кольцо | 8 |
| 9 | 38H1163 | Адаптер | 2 |
| 10 | 38H1179 | Адаптер | 2 |
| 38H1163 | Адаптер | 2 | |
| 11 | T77613 | Уплотнительное кольцо | 6 |
| 12 | AT220388 | Обратный клапан | 2 |
| 13 | 19M7944 | Винт | 2 |
| 14 | 24M7239 | Шайба | 3 |
| 15 | R29936 | Уплотнительное кольцо | 2 |
| 16 | 38H1194 | Адаптер | 1 |
| 17 | 14M7400 | Блокировка гайка | 3 |
| 18 | AT207002 | Клапан | 1 |
| AT223483 | Клапан | 1 | |
| AT211574 | Уплотнение комплект | 1 | |
| 19 | 19M8528 | Винт | 1 |
| 20 | 38H1004 | Угловой штуцер штуцер | 1 |
| 21 | T78612 | Уплотнительное кольцо | 1 |
| 22 | 38H1196 | Адаптер | 1 |
| 23 | T176944 | Гидравлический рестриктор | 1 |
| 24 | U12547 | Уплотнительное кольцо | 6 |
| 25 | AT210663 | TEE штуцер | 1 |
| 38H1572 | TEE штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
