4 Ведущая шестерня HYD. актуатед дифференциал, передний — HITACHI LX100-5

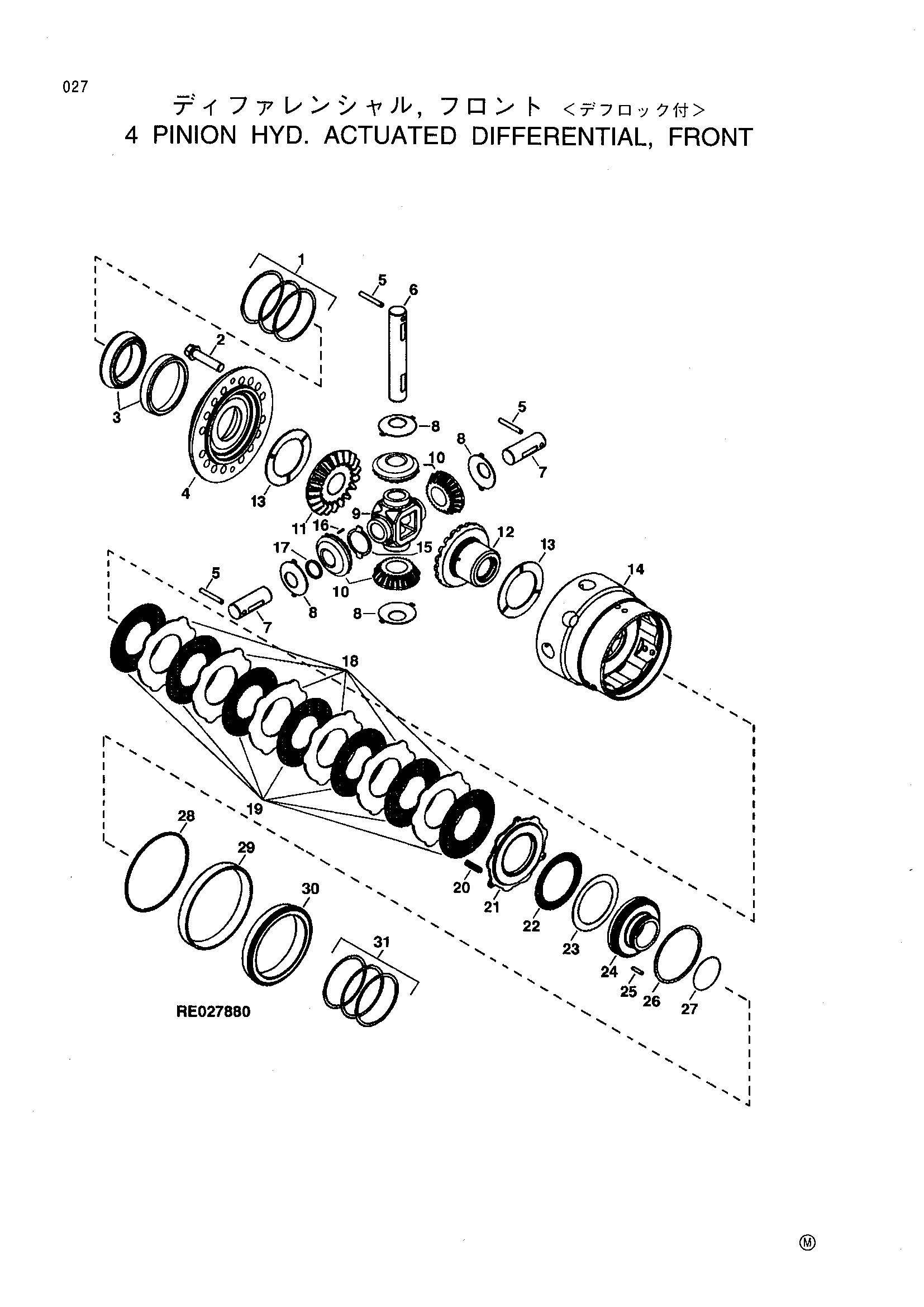

Заводская схема «4 Ведущая шестерня HYD. актуатед дифференциал, передний» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R133113 | Регулировочная шайба | 2 |
| R133114 | Регулировочная шайба | 1 | |
| R133115 | Регулировочная шайба | 1 | |
| 2 | R134183 | Болт с головкой | 16 |
| 3 | RE61191 | Подшипник | 1 |
| 4 | R132683 | Крышка | 1 |
| 5 | R57254 | Палец | 3 |
| 6 | R132827 | Ведущая шестерня вал | 1 |
| 7 | R132828 | Ведущая шестерня вал | 2 |
| 8 | R59460 | Упорный шайба | 4 |
| 9 | R132836 | HUB | 1 |
| 10 | R134726 | Ведущая шестерня | 4 |
| 11 | R132825 | Бевел шестерня | 1 |
| 12 | R132826 | Бевел шестерня | 1 |
| 13 | R99466 | Упорный шайба | 2 |
| 14 | R132737 | Корпус | 1 |
| 15 | R70113 | Упорный шайба | 4 |
| 16 | R70115 | Неедле каток | 104 |
| 17 | R70112 | Упорный шайба | 4 |
| 18 | R132575 | Муфта пластина | 6 |
| 19 | RE67715 | Диск | 7 |
| 20 | R120236 | Пружина | 3 |
| 21 | R132576 | Муфта пластина | 1 |
| 22 | RE68725 | Каток подшипник | 1 |
| 23 | R132520 | Упорный шайба | 1 |
| 24 | R132679 | Поршень | 1 |
| RE166220 | Поршень | 1 | |
| 25 | R109082 | Неедле каток | 1 |
| 26 | R134270 | Уплотнение | 1 |
| 27 | R134269 | Уплотнение | 1 |
| 28 | R132832 | Подшипник коне | 1 |
| 29 | JD9115 | Подшипник чашка | 1 |
| 30 | JD9050 | Подшипник коне | 1 |
| 31 | R133110 | Регулировочная шайба | 1 |
| R133111 | Регулировочная шайба | 1 | |
| R133112 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
