Блок цилиндров и основной подшипник капс — HITACHI LX100-5

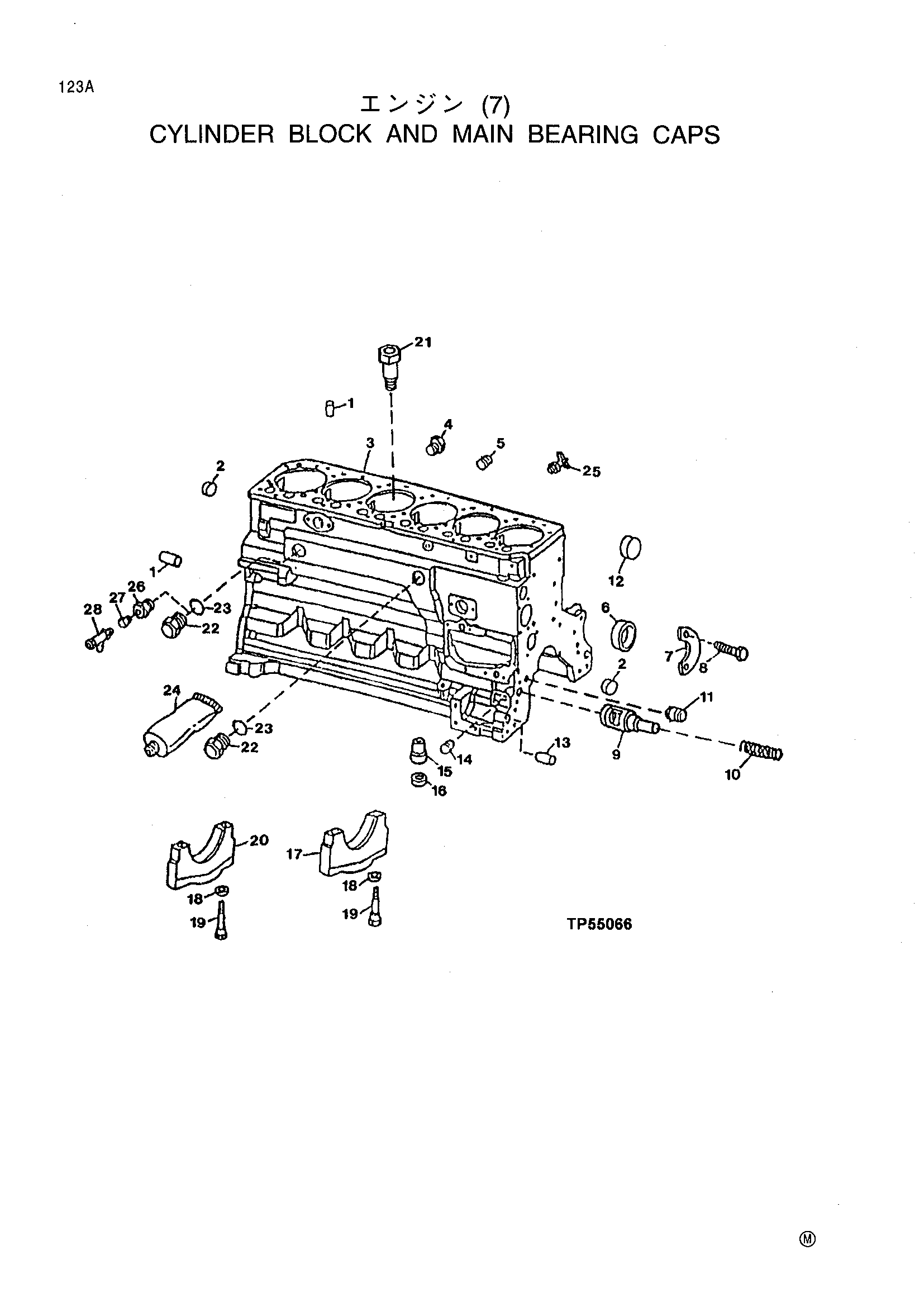

Заводская схема «Блок цилиндров и основной подшипник капс» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R48685 | Довел палец | 2 |
| 2 | T18891 | Колпачок | 2 |
| 4 | R55233 | Трубка пробка | 1 |
| 5 | R104592 | Трубка пробка | 7 |
| 6 | R119874 | Втулка | 1 |
| 7 | R132518 | Пластина | 1 |
| 8 | 19M8999 | Винт | 2 |
| 9 | R121043 | Клапан | 1 |
| 10 | R111137 | Пружина | 1 |
| 11 | R26493 | Втулка | 1 |
| 12 | R116466 | Втулка | 1 |
| 13 | R26650 | Довел палец | 2 |
| 14 | 15H623 | Трубка пробка | 1 |
| 15 | R115390 | Втулка | 1 |
| 16 | R75892 | Уплотнительное кольцо | 1 |
| 17 | R114241 | Подшипник колпачок | 6 |
| 18 | T20168 | Шайба | 14 |
| 19 | T23474 | Болт с головкой | 14 |
| 20 | R132186 | Подшипник колпачок | 1 |
| 21 | R131182 | Дроссель | 6 |
| 22 | R39741 | Дренажный пробка | 1 |
| 23 | U13639 | Уплотнительное кольцо | 2 |
| 24 | T43514 | Прокладка | 1 |
| 25 | R39741 | Дренажный пробка | 1 |
| 26 | R123616 | Пробка | 1 |
| 27 | RE46685 | Пробка | 1 |
| 28 | AT13740 | Дренажный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
