Топливный фильтр крепление кронштейн и топливный линии — HITACHI LX100-5

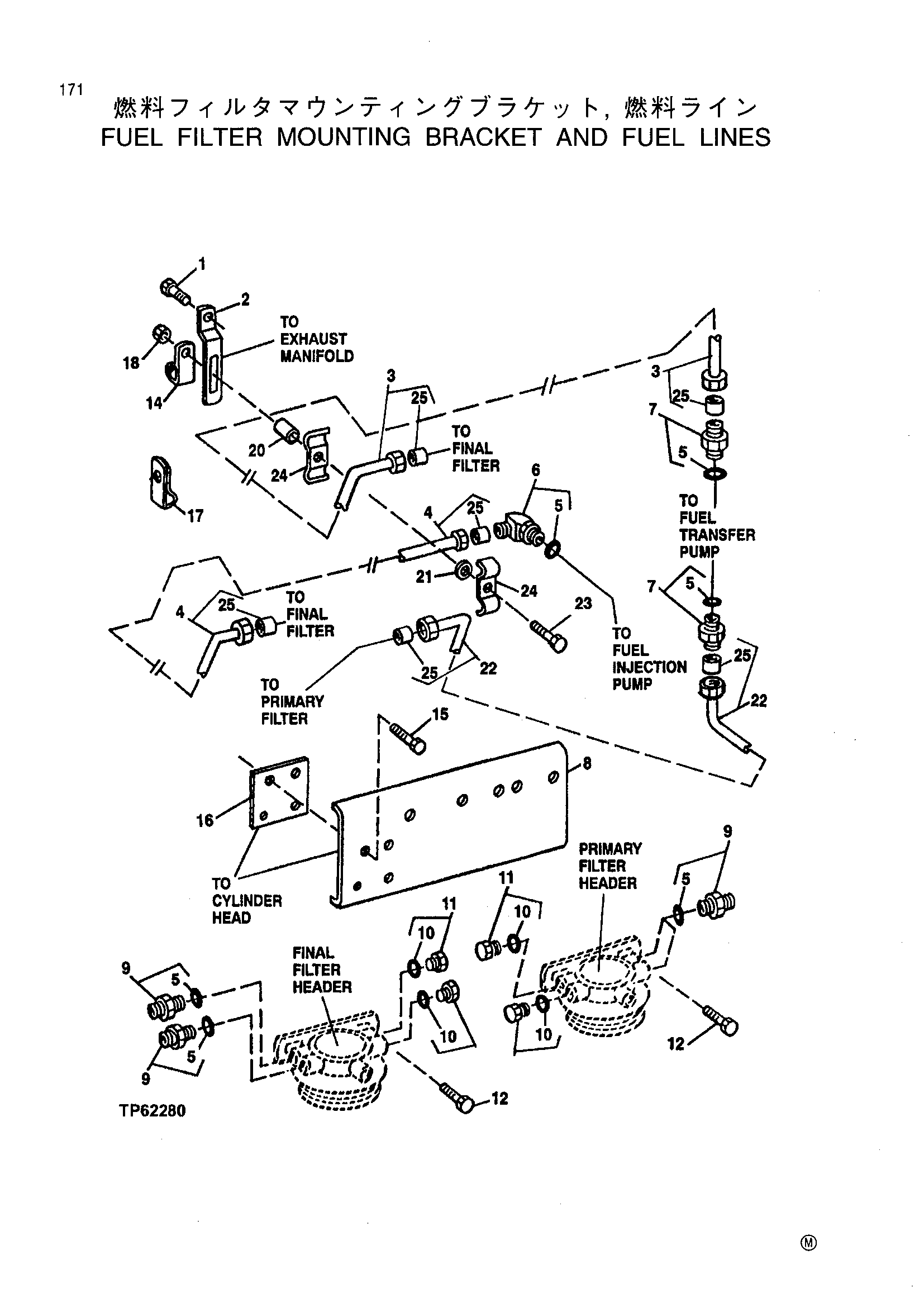

Заводская схема «Топливный фильтр крепление кронштейн и топливный линии» для HITACHI LX100-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7810 | Винт | 1 |
| 2 | R131881 | Кронштейн | 1 |
| 3 | RE67236 | Топливный линия | 1 |
| 4 | RE67237 | Топливный линия | 1 |
| 5 | 51M7041 | Уплотнительное кольцо | 4 |
| 6 | RE502174 | Угловой штуцер штуцер | 1 |
| 7 | RE60031 | Штуцер | 2 |
| 8 | R131885 | Опора | 1 |
| 9 | RE60030 | Штуцер | 4 |
| 10 | 51M7040 | Уплотнительное кольцо | 4 |
| 11 | RE46686 | Пробка | 4 |
| 12 | 19M7784 | Винт | 4 |
| 15 | 19M7835 | Винт | 4 |
| 16 | R131884 | Проставка | 1 |
| 17 | R132927 | Хомут | 1 |
| 18 | 14M7298 | Фланец гайка | 1 |
| 19 | T13814 | Хомут | 1 |
| 20 | 28H1517 | Шайба | 1 |
| 21 | 24M7096 | Шайба | 1 |
| 22 | RE68003 | Топливный линия | 1 |
| 23 | 19M7868 | Винт | 1 |
| 24 | R81004 | Хомут | 2 |
| 25 | R67092 | Уплотнение | 6 |
| 26 | RE504134 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX100-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
